MCE 102, Гальмівний резистор

MCE 102, Гальмівний резистор
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Лановий Кирило: 098 469 96 87
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Отримати консультацію
Ціна: 112.00 - 7518.00 EUR

МСЕ 102: модель гальмівного резистора компанії Данфосс


Гальмівний резистор (ТР) – це пристрій, що використовується у схемах з великою інертністю уповільнення. Якщо в системах необхідно чітко позиціонувати вал і при цьому відводити надлишок механічної потужності,
використовують перетворювач частоти, з'єднаний з гальмівним редуктором. Данська компанія Danfoss виробляє частотники з вбудованими гальмівними редукторами, так і окремо прилад, який можна з'єднувати в загальну схему.


Завдання та цілі застосування


Додаткове введення ТР необхідно у разі, якщо необхідно:
  • ефективне гальмування електродвигуна;
  • виключити похибки у роботі, що виникають при перенапрузі;
  • забезпечити точну роботу підйомних механізмів із частим пуском/зупинкою.
При уповільненні двигуна відбувається перетворення механічної кінетичної енергії руху ротора на електричну, яка викликає спрацьовування захисних протоколів інвертора та його відключення. При введенні в схему резистора відбувається перетворення надлишку напруги на тепло, яке розсіюється.


Типи пристрою


Прилади випускають у керамічному та алюмінієвому корпусі. Модель МСЕ 102 має металеву оболонку, яка надійно захищає вміст від несприятливих зовнішніх впливів – вологи та пилу. Такий пристрій компактний і займає мінімум місця. Його можна змонтувати на теплопровідну підкладку, щоб збільшити тепловідведення. Прилад охолоджується за рахунок природної конвертації повітря.

Також пристрої розрізняються за потужністю, яку визначають:
  • R – опір;
  • Р - енергія, що розсіюється.
Якщо для зупинки необхідно більше часу, ніж номінальне, підбирають апарат з потужністю більше, ніж зазначено в інструкції. Враховують також особливості та тривалість уповільнення.

Технічні характеристики
Щоб отримати максимальну ефективність функціонування гальмівного резистора, вибирають його з урахуванням його сили та типу мотора, виду та моделі частотного перетворювача та режимом пуску/зупинки двигуна. Адекватний вибір має враховувати такі технічні характеристики ТР (гальмівного резистора):
  • цикли гальмування (тривалість, характер, напрямок);
  • кількість фаз – одно- та трифазні;
  • стандартизована або базова напруга;
  • максимальна напруга;
  • опір;
  • ступеня захисту;
  • режим функціонування двигуна.
Розрахунки проводять на етапі монтажу системи або її модернізації.


Цикли уповільнення


Класифікація включає 3 типи гальмування:
  • резистивне - при якому енергія гальмування (ЕТ) йде від двигуна до резистора;
  • змінним струмом – ЕТ розподіляється шляхом зміни втрат у самому двигуні;
  • постійним струмом - ЕТ є сигналом до індукційного гальмування.
Модель МСЕ 102 є електронним ключем, що працює на транзисторах IGBT. Для побутових приладів використовують низькоінерційні (10%) моделі, а промислових систем – з високою інерцією (40%).

Розраховують її за формулою:
в якій:
  • n1 - Початкова швидкість гальмування;
  • n2 – кінцева швидкість уповільнення;
  • J – сума моментів інерції ротора;
  • t – запрограмований час зупинки.

Число фаз

Розрізняють однофазні ТР та трифазні. Число фаз залежить від напруги мережі живлення:
  • 1-фазні - 220-240 В;
  • 3-фазні - 380-480 Ст.
При використанні адекватних засобів захисту правил підключення трифазні РТ можна застосовувати і в механізмах з меншою напругою.


Максимальна та базова потужність (Р)


Базову Р розраховують за допомогою формули:
А Р максимальну:
Де:
  • n1 - Початкова швидкість гальмування;
  • n2 – кінцева швидкість уповільнення;
  • М - максимальний час зупинки ротора.
Ці характеристики вказані в інструкції, але якщо прилад тривалий час працює в умовах перенапруги, то відбувається його швидке зношування та вихід з ладу. Показники потужності пристрою лежать у діапазоні 0,2-50 кВт. Якщо необхідно збільшити потужність ≥50 кВТ, паралельно підключають кілька ТР. За рахунок такої схеми вдається досягти показника 450-500 квт.


Опір

Швидкість гальмування визначає опір:
Де:
  • U – напруга ланки постійного струму;
  • Р – електрична потужність гальмування.
З формули видно, що якщо опір вищий, то час гальмування є меншим.


Ступені захисту корпусу


Пристрої функціонують за умов робочого середовища з різними показниками. Тому важливо, щоб вони були захищені від основних факторів, що ушкоджують:
  • велико- та дрібнодисперсних механічних частинок, предметів;
  • вологи.
Клас захисту маркують відповідно до міжнародних норм ІР. Перша цифра після буквеної абревіатури показує захист від якого діаметра механічних частинок забезпечує корпус. Другі цифри – захист від вологи – час та діаметр (бризки, краплі, струмені).


Режим роботи двигуна


Гальмування проводять у наступних режимах:
  • вибігу – коли при припиненні подачі електроенергії ротор продовжує обертатись за інерцією до повної зупинки;
  • зупинки із уповільненням – на інверторі самостійно встановлюється час.
Режим вибігу керується частотним перетворювачем. А зупинку з уповільненням можна запрограмувати, використовуючи можливості пристрою. Правильний розрахунок та вибір ТР забезпечує ефективну роботу системи. У каталозі компанії Данфосс є різні моделі, які гарантують якіснішу роботу та безпеку всієї системи.

Документація для - MCE 102, Гальмівний резистор
Зображення - MCE 102, Гальмівний резистор

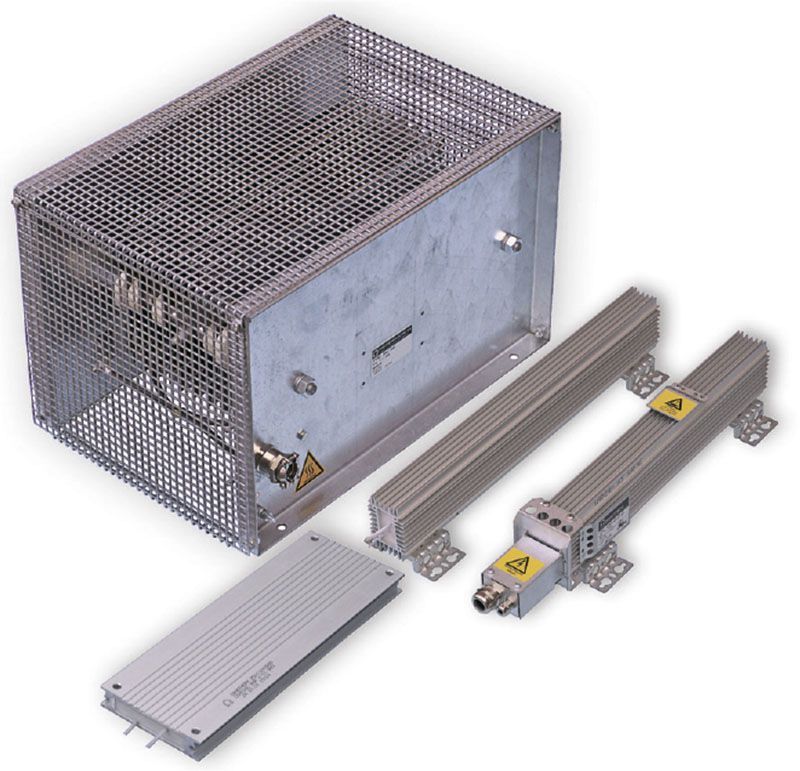

mce-102tormoznye-rezistory-185-kvt
Доступні для замовлення модифікації - MCE 102, Гальмівний резистор
Код замовлення Тип Потужність, кВт Rrec, Om Pbr, cont., кВт Ступінь захисту
175U3138 MCE101A80R0P2K20E21 11 кВт 80 2,2 IP 21
175U3139 MCE101A80R0P2K20E65 15 кВт 80 2,2 IP 65
175U3203 MCE101C19R0P10K0E20 22 кВт 19 10 IP 20
175U3206 MCE101C14R0P14K0E20 30 кВт 14 14 IP 20
175U3210 MCE101C12R0P17K0E20 30 кВт 12 17 IP 20
175U3213 MCE101C9R50P21K0E 30 кВт 9,5 21 IP 20
175U3216 MCE101C7R00P26K0E 37 кВт 7 26 IP 20
175U3219 MCE101C5R50P36K0E 37 кВт 5,5 36 IP 20
175U3221 MCE101C4R70P42K0E 37 кВт 4,7 42 IP 20
175U3223 MCE101C3R70P52K0E 45 кВт 3,7 52 IP 20
175U3225 MCE101C3R30P60K0E 45 кВт 3,3 60 IP 20
175U3228 MCE101C2R70P78K0E 55 кВт 2,7 78 IP 20
175U3230 MCE101C2R10P90K0E 55 кВт 2,1 90 IP 20
175U3236 MCE101C38R0P5K00E20 18,5 кВт 38 5 IP 21
175U3237 MCE101C28R0P6K00E20 22 кВт 28 6 IP 54
175U3238 MCE101C22R0P8K00E20 22 кВт 22 8 IP 65
175U3308 MCE101A850RP200RE54 0,55 кВт 850 0,2 IP 54
175U3309 MCE101A630RP300RE54 0,75 кВт 630 0,3 IP 54
175U3310 MCE101A410RP450RE54 1,5 кВт 410 0,45 IP 54
175U3311 MCE101A270RP570RE54 4 кВт 270 0,57 IP 54
175U3312 MCE101A200RP960RE54 5,5 кВт 200 0,96 IP 54
175U3313 MCE101A145RP1K13E54 7,5 kW 145 1,13 IP 54
175U3314 MCE101A110RP1K70E54 11 кВт 110 1,7 IP 54
175U3315 MCE101A80R0P2K20E54 15 кВт 80 2,2 IP 54
175U3316 MCE101A56R0P3K20E54 18,5 кВт 56 3,2 IP 54
175U3415 MCE101A410RP450RE65 2,2 кВт 410 0,45 IP 65
175U3416 MCE101A410RP450RE21 1,1 кВт 410 0,45 IP 21
175U3417 MCE101A270RP570RE65 4 kW 270 0,57 IP 65
175U3418 MCE101A270RP570RE21 3 кВт 270 0,57 IP 21
175U3419 MCE101A200RP960RE65 5,5 кВт 200 0,96 IP 65
175U3420 MCE101A200RP960RE 4 kW 200 0,96 IP 21
175U3421 MCE101A145RP1K13E65 7,5 kW 145 1,13 IP 65
175U3422 MCE101A145RP1K13E21 5,5 кВт 145 1,13 IP 21
175U3423 MCE101A110RP1K70E65 11 кВт 110 1,7 IP 65
175U3424 MCE101A110RP1K70E21 7,5 kW 110 1,7 IP 21
175U3427 MCE101A56R0P3K20E65 18,5 кВт 56 3,2 IP 65
175U3428 MCE101A56R0P3K20E21 15 кВт 56 3,2 IP 21
