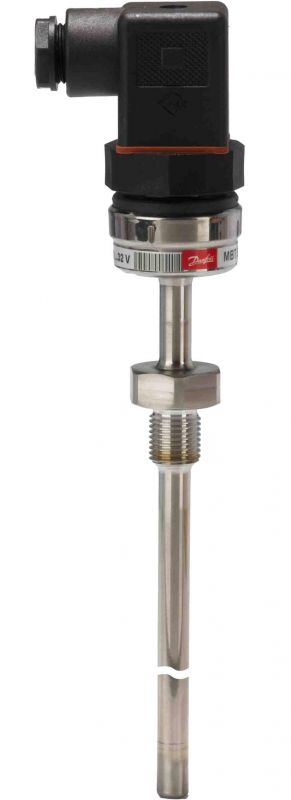

MBT 3560, Датчик температури з вбудованим перетворювачем
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Говдя Вадим: 068 957 20 05
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
MBT 3560 датчик температури: особливості та переваги
Датчик температури Danfoss MBT 3560 призначений для контролю навколишнього середовища в галузях промисловості, де потрібно відстежувати точні температурні показники.
Особливості конструкції
Пристрій складається з:
- термоперетворювача – датчик температури Pt100 та сенсора Pt100;
- захисної трубки;
- перетворювача сигналу тиску MBT.
Прилад поєднує стандартний інвертор тиску серії MBT та інноваційну електронну частину, що робить розроблений продукт унікальним. Завдяки матеріалу захисної трубки, стійкої до лугів та кислот, датчик можна використовувати для вимірювання температури агресивних робочих середовищ.
Чутливий прилад може заміряти широкий діапазон температури - від -50°С до +200°С. Платиновий чутливий елемент змінює свій опір в залежності від температури середовища, в яке він занурений. Платинові прилади найдорожчі, але вони відрізняються високою точністю та стабільністю вимірювань. Величина похибки отриманих показань коливається від <±0.5% FS (типова) до <±1% FS (максимальна).
Довжина занурювальної частини може відрізнятися в залежності від моделі і варіює від 50 до 250 мм з кроком 50 мм. Захисний кожух виконаний із нержавіючої сталі. Приєднання здійснюється за допомогою різьблення G1/4, G3/8, G1/2 – 14 NPT.
Захисна гільза витримує тиск до 100 бар. Електричне підключення здійснюється різноманітними типами роз'ємів. Кабель надійно екранований від електромагнітних перешкод.
Принцип роботи
Принцип функціонування термодатчика – перетворення t в електричний сигнал. Опір чутливого елемента змінюється в залежності від температури навколишнього середовища. Перетворювач зчитує показник та інвертує його у вихідний сигнал 4-20 мА, який передається без спотворень на будь-яку відстань.
Переваги
Пристрій має ряд переваг, що зумовили його затребуваність та популярність:
- компактні розміри;
- стійкість до різних, насамперед агресивних, середовищ;
- простота конструкції;
- стабільність функціонування;
- точність показань;
- надійність;
- широкий вибір технологічних приєднань;
- варіативність електричного підключення.
MBT 3560 простий у використанні, не вимагає ремонту та довговічний в експлуатації. Доступна ціна та висока якість дозволяють застосовувати продукцію Danfoss у системах автоматичного керування.
Сфера використання
Моделі MBT 3560 використовуються при роботі в різних середовищах – рідких та газоподібних, у багатьох галузях промисловості:
- хімічної;
- нафтохімічної;
- машинобудівної;
- целюлозно-паперовий;
- газовий;
- енергетичної;
- комунальних послуг.
Широкий модельний ряд дозволяє підібрати пристрій, що максимально відповідає поставленим завданням і наявній схемі.
Документація для - MBT 3560, Датчик температури з вбудованим перетворювачем

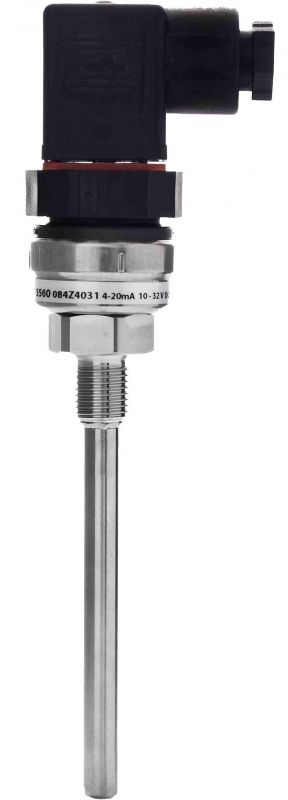

Зображення - MBT 3560, Датчик температури з вбудованим перетворювачем
Доступні для замовлення модифікації - MBT 3560, Датчик температури з вбудованим перетворювачем
Код замовлення | Тип | Діапазон вимірювання, °C |
Довжина занурювальної частині, мм |
Приєднання | Вихідний сигнал |
Тип елемента датчика |
084Z4030 | MBT 3560 | 0 – 100 °C | 50 mm | G 1/4 A | 4 - 20 mA | pt 1000 |
084Z4031 | MBT 3560 | 0 – 100 °C | 100 mm | G 1/4 A | 4 - 20 mA | pt 1000 |
084Z4032 | MBT 3560 | 0 – 100 °C | 150 mm | G 1/4 A | 4 - 20 mA | pt 1000 |
084Z4033 | MBT 3560 | 0 – 100 °C | 200 mm | G 1/4 A | 4 - 20 mA | pt 1000 |
084Z4034 | MBT 3560 | 0 – 100 °C | 250 mm | G 1/4 A | 4 - 20 mA | pt 1000 |
084Z4035 | MBT 3560 | 0 – 200 °C | 50 mm | G 1/4 A | 4 - 20 mA | pt 1000 |
084Z4036 | MBT 3560 | 0 – 200 °C | 100 mm | G 1/4 A | 4 - 20 mA | pt 1000 |
084Z4037 | MBT 3560 | 0 – 200 °C | 150 mm | G 1/4 A | 4 - 20 mA | pt 1000 |
084Z4038 | MBT 3560 | 0 – 200 °C | 200 mm | G 1/4 A | 4 - 20 mA | pt 1000 |
084Z4039 | MBT 3560 | 0 – 200 °C | 250 mm | G 1/4 A | 4 - 20 mA | pt 1000 |
084Z4042 | MBT 3560 | -50 - 200 °C | 50 mm | G 1/4 | Логометричний | Pt 1000 |
084Z4044 | MBT 3560 | 0 – 200 °C | 100 mm | G 1/2 | 4 - 20 mA | — |
084Z4045 | MBT 3560 | 0 – 150 °C | 50 mm | G 1/4 A | 4 - 20 mA | — |
084Z4045 | MBT 3560 | 0 – 150 °C | 50 mm | G 1/4 A | 4 - 20 mA | — |
084Z4046 | MBT 3560 | -50 - 200 °C | 100 mm | G 1/4 | 4 - 20 mA | – |
084Z4050 | MBT 3560 | -50 - 200 °C | 70 mm | G 1/2 | 0.5 - 4.5 V | Pt 1000 |
084Z4055 | MBT 3560 | -50 - 200 °C | 70 mm | G 1/2 | 4 - 20 mA | – |
084Z4058 | MBT 3560 | -50 - 200 °C | 50 mm | G 1/4 | 4 - 20 mA | – |
084Z4059 | MBT 3560 | -50 – 200 °C | 50 mm | G 1/4 A | 4 - 20 mA | pt 1000 |
084Z4059 | MBT 3560 | -50 – 200 °C | 50 mm | G 1/4 A | 4 - 20 mA | pt 1000 |
084Z4063 | MBT 3560 | -50 - 200 °C | 50 mm | G 1/2 | 4 - 20 mA | Pt 1000 |
084Z4064 | MBT 3560 | -50 - 200 °C | 100 mm | G 1/2 | 4 - 20 mA | – |
084Z4065 | MBT 3560 | -50 - 200 °C | 150 mm | G 1/2 | 4 - 20 mA | – |
084Z4066 | MBT 3560 | -50 - 200 °C | 300 mm | G 1/2 | 4 - 20 mA | – |
084Z4068 | MBT 3560 | -50 – 50 °C | 150 mm | G 1/2 | 4 - 20 mA | — |
084Z4068 | MBT 3560 | -50 – 50 °C | 150 mm | G 1/2 | 4 - 20 mA | — |
084Z4070 | MBT 3560 | -50 – 200 °C | 50 mm | G 1/2 | 4 - 20 mA | pt 1000 |
084Z4070 | MBT 3560 | -50 – 200 °C | 50 mm | G 1/2 | 4 - 20 mA | pt 1000 |
084Z4073 | MBT 3560 | -50 - 200 °C | 50 mm | NPT 3/8-18 | 4 - 20 mA | – |
084Z4088 | MBT 3560 | -50 - 200 °C | 100 mm | G 1/2 | 4 - 20 mA | – |
084Z4098 | MBT 3560 | -50 – 150 °C | 50 mm | G 1/4 A | 4 - 20 mA | — |
084Z4098 | MBT 3560 | -50 – 150 °C | 50 mm | G 1/4 A | 4 - 20 mA | — |
084Z4100 | MBT 3560 | -50 - 200 °C | 50 mm | G 1/4 | 4 - 20 mA | – |
084Z4101 | MBT 3560 | 0 – 100 °C | 100 mm | G 1/4 A | 4 - 20 mA | — |
084Z4101 | MBT 3560 | -50 – 150 °C | 100 mm | G 1/4 A | 4 - 20 mA | — |
084Z4104 | MBT 3560 | -50 - 200 °C | 68 mm | UNF 3/4 - 16 | 4 - 20 mA | Pt 1000 |
084Z4105 | MBT 3560 | -50 - 200 °C | 68 mm | UNF 3/4 - 16 | 0.5 - 4.5 V | Pt 1000 |
084Z4106 | MBT 3560 | -50 – 150 °C | 250 mm | G 1/4 A | 4 - 20 mA | — |
084Z4106 | MBT 3560 | -50 – 150 °C | 250 mm | G 1/4 A | 4 - 20 mA | — |
084Z4114 | MBT 3560 | -50 - 200 °C | 50 mm | NPT 1/2 - 14 | 4 - 20 mA | Pt 1000 |
084Z4121 | MBT 3560 | -50 - 200 °C | 40 mm | G 1/4 | – | – |
084Z4127 | MBT 3560 | 0 – 150 °C | 50 mm | G 1/2 | 4 - 20 mA | — |
084Z4127 | MBT 3560 | -50 – 150 °C | 50 mm | G 1/2 | 4 - 20 mA | — |
084Z4140 | MBT 3560 | -50 - 200 °C | 150 mm | G 1/2 | 4 - 20 mA | – |
084Z4141 | MBT 3560 | -50 - 200 °C | 150 mm | M20x1.5 | 4 - 20 mA | – |
084Z4148 | MBT 3560 | -50 - 200 °C | 68 mm | NPT 1/2 - 14 | 4 - 20 mA | Pt 1000 |
084Z4154 | MBT 3560 | -50 - 200 °C | 395 mm | G 1/2 | 4 - 20 mA | – |
084Z4155 | MBT 3560 | -50 - 200 °C | 70 mm | G 1/2 | 4 - 20 mA | – |
084Z4158 | MBT 3560 | -50 - 200 °C | 50 mm | NPT 1/2 - 14 | 4 - 20 mA | Pt 1000 |
084Z4164 | MBT 3560 | -50 - 200 °C | 50 mm | UNF 3/4 - 16 | 4 - 20 mA | Pt 1000 |
084Z4166 | MBT 3560 | -50 - 200 °C | 50 mm | NPT 1/2 - 14 | 4 - 20 mA | Pt 1000 |
084Z4168 | MBT 3560 | -50 - 200 °C | 50 mm | G 1/4 | 4 - 20 mA | – |
084Z4170 | MBT 3560 | -50 - 200 °C | 68 mm | UNF 3/4 - 16 | 4 - 20 mA | – |
084Z4171 | MBT 3560 | -50 - 200 °C | 50 mm | G 1/4 | 4 - 20 mA | – |
084Z4173 | MBT 3560 | -50 - 200 °C | 40 mm | M14x1.5 | 4 - 20 mA | – |
084Z4174 | MBT 3560 | 0 – 150 °C | 50 mm | G 1/2 | 4 - 20 mA | — |
084Z4174 | MBT 3560 | 0 – 150 °C | 50 mm | G 1/2 | 4 - 20 mA | — |
084Z4176 | MBT 3560 | -50 - 200 °C | 40 mm | NPT 3/8 | 4 - 20 mA | Pt 1000 |
084Z4177 | MBT 3560 | -50 - 200 °C | 50 mm | G 1/4 | 4 - 20 mA | – |
084Z4182 | MBT 3560 | 0 – 150 °C | 50 mm | G 1/2 | 4 - 20 mA | — |
084Z4182 | MBT 3560 | -40 – 150 °C | 70 mm | G 1/2 | 4 - 20 mA | — |
084Z4195 | MBT 3560 | -50 - 200 °C | 150 mm | G 1/2 | 4 - 20 mA | – |
084Z4196 | MBT 3560 | -50 - 200 °C | 100 mm | G 1/4 | 4 - 20 mA | – |
084Z4197 | MBT 3560 | -50 - 200 °C | 250 mm | G 1/4 | 4 - 20 mA | – |
084Z4201 | MBT 3560 | -50 - 200 °C | 100 mm | G 1/4 | 4 - 20 mA | – |
084Z4205 | MBT 3560 | -50 - 200 °C | 150 mm | M16x1.5 | 4 - 20 mA | – |
084Z4206 | MBT 3560 | -50 - 200 °C | 100 mm | NPT 1/2 - 14 | 4 - 20 mA | – |
084Z4207 | MBT 3560 | -50 - 200 °C | 50 mm | NPT 1/2 - 14 | 4 - 20 mA | Pt 1000 |
084Z4208 | MBT 3560 | -50 - 200 °C | 50 mm | G 1/2 | 4 - 20 mA | – |
084Z4224 | MBT 3560 | -50 - 200 °C | 100 mm | M12x1.5 | 4 - 20 mA | – |
084Z4230 | MBT 3560 | -50 - 200 °C | 50 mm | M14x1.5 | – | Pt 1000 |
084Z4234 | MBT 3560 | -50 - 200 °C | 40 mm | M14x1.5 | 4 - 20 mA | – |
084Z4236 | MBT 3560 | -50 - 200 °C | 50 mm | G 1/4 | 4 - 20 mA | – |
084Z4237 | MBT 3560 | -50 - 200 °C | 50 mm | G 1/4 | 4 - 20 mA | – |
097U0015 | MBT 3560 | -50 - 200 °C | 50 mm | G 1/4 | 4 - 20 mA | – |
097U0138 | MBT 3560 | -50 - 200 °C | 50 mm | G 1/4 | 4 - 20 mA | – |
097U0139 | MBT 3560 | -50 - 200 °C | 150 mm | G 1/4 | 4 - 20 mA | – |
097U0153 | MBT 3560 | -50 - 200 °C | 395 mm | G 1/2 | 4 - 20 mA | – |
