MBT 3560, Датчик температуры со встроенным преобразователем

MBT 3560, Датчик температуры со встроенным преобразователем
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Говдя Вадим: 068 957 20 05
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию
Цена: 170.00 - 190.00 EUR

MBT 3560 датчик температуры: особенности и преимущества


Датчик температуры Danfoss MBT 3560 предназначен для контроля окружающей среды в тех отраслях промышленности, где требуется отслеживать точные температурные показатели.


Особенности конструкции


Устройство состоит из:
  • термопреобразователя – датчик температуры Pt100 и сенсора Pt100;
  • защитной трубки;
  • преобразователя сигнала давления MBT.
Прибор сочетает стандартный инвертор давления серии MBT и инновационную электронную часть, что делает разработанный продукт уникальным. Благодаря материалу защитной трубки, устойчивой к щелочам и кислотам, датчик можно использовать для измерения температуры агрессивных рабочих сред.

Чувствительный прибор может замерять широкий диапазон температуры – от -50°С до +200°С. Платиновый чувствительный элемент изменяет свое сопротивление в зависимости от температуры среды, в которую он погружен. Платиновые приборы самые дорогостоящие, но они отличаются высокой точностью и стабильностью измерений. Величина погрешности полученных показаний колеблется от <±0.5%FS (типичная) до <±1 %FS (максимальная).

Длина погружной части также может отличаться в зависимости от модели и варьирует от 50 до 250 мм с шагом 50 мм. Защитный кожух выполнен из нержавеющей стали. Присоединение осуществляется с помощью резьбы G1/4, G3/8, G1/2 – 14 NPT.

Защитная гильза выдерживает давление до 100 бар. Электрическое подключение осуществляется разнообразными типами разъемов. Кабель надежно экранирован от электромагнитных помех.

Принцип работы


Принцип функционирования термодатчика – преобразование t° в электрический сигнал. Сопротивление чувствительного элемента изменяется в зависимости от температуры окружающей среды. Преобразователь считывает показатель и инвертирует его в выходной сигнал 4-20 мА, который передается без искажений на любое расстояние.


Преимущества


Устройство обладает рядом преимуществ, обусловивших его востребованность и популярность:
  • компактные размеры;
  • устойчивость к различным, в первую очередь агрессивным, средам;
  • простота конструкции;
  • стабильность функционирования;
  • точность показаний;
  • надежность;
  • широкий выбор технологических подсоединений;
  • вариативность электрического подключения.
MBT 3560 прост в использовании, не требует ремонта и долговечен в эксплуатации. Доступная цена и высокое качество позволяют применять продукцию Danfoss в системах автоматического управления.


Сфера применения


Модели MBT 3560 используются при работе в различных средах – жидких и газообразных, во множестве отраслей промышленности:
  • химической;
  • нефтехимической;
  • машиностроительной;
  • целлюлозно-бумажной;
  • газовой;
  • энергетической;
  • коммунальных услуг.
Широкий модельный ряд позволяет подобрать устройство, максимально соответствующее поставленным задачам и имеющейся схеме.

Изображения - MBT 3560, Датчик температуры со встроенным преобразователем

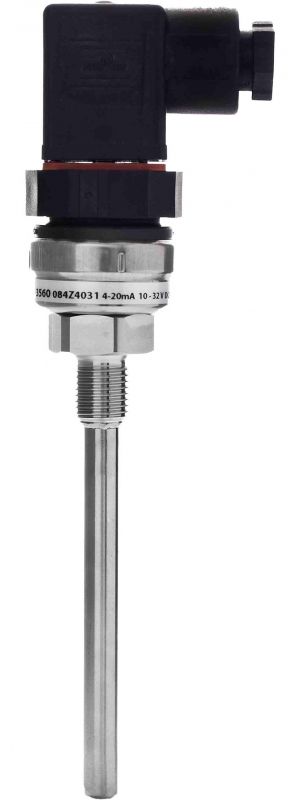

mbt-3560-datchik-temperatury-so-vstroennym-preobrazovatelem

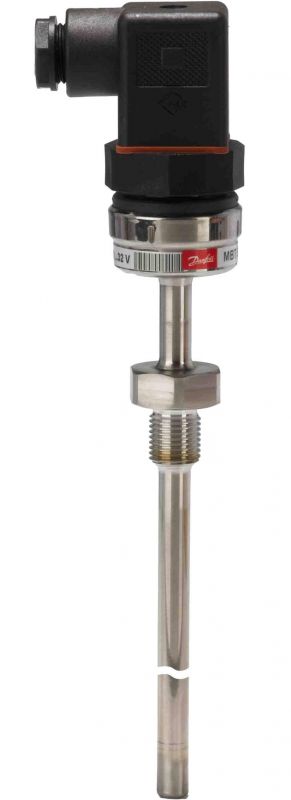

mbt-3560-datchik-temperatury
Доступные для заказа модификации - MBT 3560, Датчик температуры со встроенным преобразователем
Код заказа Тип Диапазон
измерения, °C		 Длина погружной
части, мм		 Присоединение Выходной
сигнал		 Тип елемента датчика
084Z4030 MBT 3560 0 – 100 °C 50 mm G 1/4 A 4 - 20 mA pt 1000
084Z4031 MBT 3560 0 – 100 °C 100 mm G 1/4 A 4 - 20 mA pt 1000
084Z4032 MBT 3560 0 – 100 °C 150 mm G 1/4 A 4 - 20 mA pt 1000
084Z4033 MBT 3560 0 – 100 °C 200 mm G 1/4 A 4 - 20 mA pt 1000
084Z4034 MBT 3560 0 – 100 °C 250 mm G 1/4 A 4 - 20 mA pt 1000
084Z4035 MBT 3560 0 – 200 °C 50 mm G 1/4 A 4 - 20 mA pt 1000
084Z4036 MBT 3560 0 – 200 °C 100 mm G 1/4 A 4 - 20 mA pt 1000
084Z4037 MBT 3560 0 – 200 °C 150 mm G 1/4 A 4 - 20 mA pt 1000
084Z4038 MBT 3560 0 – 200 °C 200 mm G 1/4 A 4 - 20 mA pt 1000
084Z4039 MBT 3560 0 – 200 °C 250 mm G 1/4 A 4 - 20 mA pt 1000
084Z4042 MBT 3560 -50 - 200 °C 50 mm G 1/4 Логометрический Pt 1000
084Z4044 MBT 3560 0 – 200 °C 100 mm G 1/2 4 - 20 mA —
084Z4045 MBT 3560 1 – 150 °C 50 mm G 1/4 A 4 - 20 mA —
084Z4045 MBT 3560 0 – 150 °C 50 mm G 1/4 A 4 - 20 mA —
084Z4046 MBT 3560 -50 - 200 °C 100 mm G 1/4 4 - 20 mA –
084Z4050 MBT 3560 -50 - 200 °C 70 mm G 1/2 0.5 - 4.5 V Pt 1000
084Z4055 MBT 3560 -50 - 200 °C 70 mm G 1/2 4 - 20 mA –
084Z4058 MBT 3560 -50 - 200 °C 50 mm G 1/4 4 - 20 mA –
084Z4059 MBT 3560 -50 – 200 °C 50 mm G 1/4 A 4 - 20 mA pt 1000
084Z4059 MBT 3560 -50 – 200 °C 50 mm G 1/4 A 4 - 20 mA pt 1000
084Z4063 MBT 3560 -50 - 200 °C 50 mm G 1/2 4 - 20 mA Pt 1000
084Z4064 MBT 3560 -50 - 200 °C 100 mm G 1/2 4 - 20 mA –
084Z4065 MBT 3560 -50 - 200 °C 150 mm G 1/2 4 - 20 mA –
084Z4066 MBT 3560 -50 - 200 °C 300 mm G 1/2 4 - 20 mA –
084Z4068 MBT 3560 -50 – 50 °C 150 mm G 1/2 4 - 20 mA —
084Z4068 MBT 3560 -50 – 50 °C 150 mm G 1/2 4 - 20 mA —
084Z4070 MBT 3560 -50 – 200 °C 50 mm G 1/2 4 - 20 mA pt 1000
084Z4070 MBT 3560 -50 – 200 °C 50 mm G 1/2 4 - 20 mA pt 1000
084Z4073 MBT 3560 -50 - 200 °C 50 mm NPT 3/8-18 4 - 20 mA –
084Z4088 MBT 3560 -50 - 200 °C 100 mm G 1/2 4 - 20 mA –
084Z4098 MBT 3560 -50 – 150 °C 50 mm G 1/4 A 4 - 20 mA —
084Z4098 MBT 3560 -50 – 150 °C 50 mm G 1/4 A 4 - 20 mA —
084Z4100 MBT 3560 -50 - 200 °C 50 mm G 1/4 4 - 20 mA –
084Z4101 MBT 3560 1 – 100 °C 100 mm G 1/4 A 4 - 20 mA —
084Z4101 MBT 3560 -50 – 150 °C 100 mm G 1/4 A 4 - 20 mA —
084Z4104 MBT 3560 -50 - 200 °C 68 mm UNF 3/4 - 16 4 - 20 mA Pt 1000
084Z4105 MBT 3560 -50 - 200 °C 68 mm UNF 3/4 - 16 0.5 - 4.5 V Pt 1000
084Z4106 MBT 3560 -50 – 150 °C 250 mm G 1/4 A 4 - 20 mA —
084Z4106 MBT 3560 -50 – 150 °C 250 mm G 1/4 A 4 - 20 mA —
084Z4114 MBT 3560 -50 - 200 °C 50 mm NPT 1/2 - 14 4 - 20 mA Pt 1000
084Z4121 MBT 3560 -50 - 200 °C 40 mm G 1/4 – –
084Z4127 MBT 3560 0 – 150 °C 50 mm G 1/2 4 - 20 mA —
084Z4127 MBT 3560 -50 – 150 °C 50 mm G 1/2 4 - 20 mA —
084Z4140 MBT 3560 -50 - 200 °C 150 mm G 1/2 4 - 20 mA –
084Z4141 MBT 3560 -50 - 200 °C 150 mm M20x1.5 4 - 20 mA –
084Z4148 MBT 3560 -50 - 200 °C 68 mm NPT 1/2 - 14 4 - 20 mA Pt 1000
084Z4154 MBT 3560 -50 - 200 °C 395 mm G 1/2 4 - 20 mA –
084Z4155 MBT 3560 -50 - 200 °C 70 mm G 1/2 4 - 20 mA –
084Z4158 MBT 3560 -50 - 200 °C 50 mm NPT 1/2 - 14 4 - 20 mA Pt 1000
084Z4164 MBT 3560 -50 - 200 °C 50 mm UNF 3/4 - 16 4 - 20 mA Pt 1000
084Z4166 MBT 3560 -50 - 200 °C 50 mm NPT 1/2 - 14 4 - 20 mA Pt 1000
084Z4168 MBT 3560 -50 - 200 °C 50 mm G 1/4 4 - 20 mA –
084Z4170 MBT 3560 -50 - 200 °C 68 mm UNF 3/4 - 16 4 - 20 mA –
084Z4171 MBT 3560 -50 - 200 °C 50 mm G 1/4 4 - 20 mA –
084Z4173 MBT 3560 -50 - 200 °C 40 mm M14x1.5 4 - 20 mA –
084Z4174 MBT 3560 0 – 150 °C 50 mm G 1/2 4 - 20 mA —
084Z4174 MBT 3560 0 – 150 °C 50 mm G 1/2 4 - 20 mA —
084Z4176 MBT 3560 -50 - 200 °C 40 mm NPT 3/8 4 - 20 mA Pt 1000
084Z4177 MBT 3560 -50 - 200 °C 50 mm G 1/4 4 - 20 mA –
084Z4182 MBT 3560 0 – 150 °C 50 mm G 1/2 4 - 20 mA —
084Z4182 MBT 3560 -40 – 150 °C 70 mm G 1/2 4 - 20 mA —
084Z4195 MBT 3560 -50 - 200 °C 150 mm G 1/2 4 - 20 mA –
084Z4196 MBT 3560 -50 - 200 °C 100 mm G 1/4 4 - 20 mA –
084Z4197 MBT 3560 -50 - 200 °C 250 mm G 1/4 4 - 20 mA –
084Z4201 MBT 3560 -50 - 200 °C 100 mm G 1/4 4 - 20 mA –
084Z4205 MBT 3560 -50 - 200 °C 150 mm M16x1.5 4 - 20 mA –
084Z4206 MBT 3560 -50 - 200 °C 100 mm NPT 1/2 - 14 4 - 20 mA –
084Z4207 MBT 3560 -50 - 200 °C 50 mm NPT 1/2 - 14 4 - 20 mA Pt 1000
084Z4208 MBT 3560 -50 - 200 °C 50 mm G 1/2 4 - 20 mA –
084Z4224 MBT 3560 -50 - 200 °C 100 mm M12x1.5 4 - 20 mA –
084Z4230 MBT 3560 -50 - 200 °C 50 mm M14x1.5 – Pt 1000
084Z4234 MBT 3560 -50 - 200 °C 40 mm M14x1.5 4 - 20 mA –
084Z4236 MBT 3560 -50 - 200 °C 50 mm G 1/4 4 - 20 mA –
084Z4237 MBT 3560 -50 - 200 °C 50 mm G 1/4 4 - 20 mA –
097U0015 MBT 3560 -50 - 200 °C 50 mm G 1/4 4 - 20 mA –
097U0138 MBT 3560 -50 - 200 °C 50 mm G 1/4 4 - 20 mA –
097U0139 MBT 3560 -50 - 200 °C 150 mm G 1/4 4 - 20 mA –
097U0153 MBT 3560 -50 - 200 °C 395 mm G 1/2 4 - 20 mA –
