Датчик тиску MBS 4010 із промивною мембраною


На сьогоднішній день актуальним залишається завдання розробки керованих, надійних гідросистем у водопостачанні населених пунктів та міст, які дозволяють раціональніше використовувати водні ресурси та електричну енергію. Для підтримки функціональності та стану систем водопостачання широко використовуються датчики тиску різного типу, складності конструкції, надійності та точності вимірювання. Данська компанія Danfoss розробляє високоточні перетворювачі, у тому числі для гідросистем - MBS 4010. Вони служать для спостереження за параметрами роботи насосів, компресорів і перетворюють контрольовані величини електроімпульси, що надходять у виконавчі механізми.


Особливості конструкції


У техносистемах гарячого та холодного водопостачання температурна компенсація перетворювачів відіграє велику роль. Продукція Данфосс розрахована для досліджуваних середовищ із значним температурним діапазоном від -40 до 85°C. Тиск робочого середовища, що оцінюється пристроєм, становить 0-60 бар.

Апарат складається з:
  • первинного перетворювача із чутливим елементом;
  • електронного кола інвертора;
  • високоміцного корпусу.
Як чутливий елемент застосовується гнучка мембрана із закріпленими на ній п'єзоелементами з кремнію. Вони є монокристал. Робота блоку заснована на використанні прямого п'єзоефекту, що полягає у появі зарядів на поверхні резистора під дією тиску робочого середовища.

На одній із граней елемента виникає позитивний заряд, а на іншій – негативний. Чутливий елемент відділений від мембрани захисним інертним прошарком із силіконової олії. Воно має низький потенціал стиснення, стійкий до зміни температур, не входить у реакції з агресивними середовищами. Тому такий тип перетворювача може використовуватися при кріогенній температурі або сильному нагріванні.

Електричні заряди з монокристалів кварцу передаються у вторинний вимірювальний перетворювач, що видає вихідний аналоговий сигнал 4-20 мА. Значення заряду, створюваного п'єзоелементом, незначне, тому потрібен великий коефіцієнт посилення і насамперед змінної напруги.

  • Подібна конструкція використовується у більшості апаратів Danfoss. Особливістю MBS 4010 є наявність зовнішньої відкритої діафрагми, яку можна промивати, не розбираючи корпус пристрою. Пристрій працює з різними середовищами:
  • в'язкими;
  • неоднорідними;
  • забрудненими;
  • схильними до кристалізації тощо.
Функція діафрагми – захисна. Вона ізолює чутливі елементи від контакту з робочими середовищами, їх забруднення, а також засмічення простору пристрою та його конструктивних елементів. Вона відкрита, що полегшує промивання та не вимагає демонтажу.

Міцний кислото- та віброзахисний корпус механізму дає можливість досліджувати хімічно агресивні середовища. Він виконаний з нержавіючої сталі зі ступенем захисту IP65 та IP67.


Технічні характеристики


Модель має різноманітні модифікації. Прилад характеризується такими параметрами:


Точність, макс. +/- FS (%)

0,80%

Функція установки нуля та регулювання діапазону

відсутня

Межі температури довкілля (°C)

-10 – +85 °C

Діапазон t, що не впливає на точність (°C)

0 – +80 °C

Клас захисту корпусу

IP65

Промивна діафрагма

встановлена

Вихідний аналоговий сигнал

4 – 20 mA

Максимальний перевантажувальний тиск (bar)

20,0 bar

Приєднання тиску (мм)

27,0

Діапазон тиску робочого середовища (бар)

0,00 – 6,00 bar


Прилад ефективно працює у складних умовах довкілля. Агресивні середовища не впливають на стан та функціональні можливості апарату. Особливості пристрою нівелюють різницю між видами робочих засобів. Так, наприклад, їх щільність не впливає на швидкість реакції та точність виміру.

Спеціальний штуцер із циліндричним різьбленням G1/2A ISO 228/1 надійно фіксує перетворювач та попереджає протікання. Живлення підводиться за допомогою штекера DIN 43650. Різноманітність способів підключення збільшує конструктивну гнучкість техносистеми.


Область застосування


Крім водопостачання моделі перетворювача MBS 4010 застосовується в різних галузях промисловості:
  • газовий;
  • нафтовий;
  • хімічної;
  • харчовий;
  • металургійної;
  • машинобудівної;
  • суднобудівної;
  • енергетичної та ін.
Пристрій може бути використаний у різних системах:
  • гідравлічних;
  • пневматичні;
  • повітряне охолодження;
  • машини та обладнання;
  • опалення;
  • автоматизації та ін.
Область застосування продукції фірми Данфосс продовжує розширюватись. У водопостачанні апарат використовується для контролю наповнення/спустошення водонапірних веж, резервуарів завдяки тому, що датчик можна включити в єдину систему керування роботою насосів, гідравлічних систем.

Більшість контрольно-вимірювальних пристроїв швидко виходять з ладу при дослідженні середовищ з високим вмістом сторонніх домішок, механічних частинок, рідин, що кристалізуються, неоднорідних сумішей. Завдяки захисній мембрані, яку можна промивати, MBS 4010 застосовується у складних кліматичних та технологічних умовах промислових підприємств, дослідних лабораторіях, побутовому обслуговуванні.

У харчовій промисловості, фармацевтичній галузі до вузлів лінії висуваються підвищені вимоги. Можливість регулярно очищати датчик MBS 4010 дозволяє підтримувати не тільки ефективність його роботи, але й стерильність апаратів, що управляють.


Переваги


В результаті застосування MBS 4010:
  • підвищується термін експлуатації трубопроводу, насоса та інших пристроїв, що включені до схеми;
  • збільшується період між ремонтами;
  • зменшується витрата води та електроенергії;
  • знижуються витрати на ремонт та обслуговування.

MBS 4010 у водопостачанні


Проблеми постачання водою великих мегаполісів викликали пошук надійного, простого, точного та недорогого контрольно-вимірювального пристрою. Всі перераховані вимоги повністю відповідають перетворювачам тиску компанії Данфосс. Сучасні насосні станції подачі води реагують на зміни швидкості потоку і тиску, а датчики сигналізують системі управління про те, які саме дії по стабілізації потрібні.

Для підтримки заданого рівня води у водонапірній вежі використовуються різні типи пристроїв: механічні, електронні або ультразвукові датчики. Найчастіше їх встановлюють на корпусі водонапірної вежі – усередині, верхи. У зимовий період їх незахищені контакти покриваються льодом та ефективність апарату падає до нуля. Крім того, при замерзанні водяний насос не вимикається і відбувається переливання води з акумулюючого резервуару.

Прилади, розташовані на верхній частині вежі, вимагають застосування довгих дротів, що:
  • збільшує ризик обриву;
  • посилює вплив магнітних та інших перешкод;
  • вимагає значних матеріальних вкладень обслуговування, захисту, ремонта.
MBS 4010 встановлюють у тій частині вежі, яка не замерзає, що дозволяє зберегти функціональність пристрою навіть за дуже низьких температур.

Токовий аналоговий сигнал може без спотворень передаватися великі (до кількох сотень метрів) відстані. Для передачі не потрібні дорогі екрановані кабелі, що також знижує вартість експлуатації.

Подача води – енергоємний процес, тому зниження енергоспоживання існуючих насосних станцій можна назвати такі основні направления:
  • визначення величини тиску води на виході ПНР, яка забезпечить найменший зайвий тиск у водопровідній мережі;
  • розробка алгоритмів управління режимами роботи насосних агрегатів, які забезпечать мінімальні витрати на підтримку оптимальних режимів тиску та витрати.
Тому MBS 4010 застосовують у модернізації існуючих мереж та підвищенні продуктивності, безпеки, економічності нових.
Продукція Данфосс відрізняється:
  • надійністю;
  • точністю;
  • простотою;
  • довговічністю;
  • простотою інтеграції;
  • легкістю обслуговування;
  • економічність;
  • доступною ціною;
  • швидкою окупністю.
Перетворювачі MBS 4010 завдяки цим перевагам мають попит і мають широку сферу застосування. Управління якістю функціонування електротехнічних датчиків забезпечує:
  • економію на 18-21% електроенергії, зменшення зносу гідромеханічного та електротехнічного обладнання завдяки скороченню кількості пусків та зупинок водяних насосів;
  • зниження ймовірності виникнення аварій, спричинених гідравлічними ударами та ін.
Система управління на підставі показань датчиків гідростатичного тиску регулює продуктивність насосних агрегатів. Для вимірювання надлишкового тиску у водопровідній мережі у споживача на трубопроводі на введенні в будівлю розміщують пристрій збору та передачі даних з датчиком тиску MBS 4010. Компактні розміри вимірювача, простота установки дозволяють використовувати його не тільки в промисловості, а й у комунальному господарстві.

Пристрій відповідає найвищим вимогам. Модифікації приладу дозволяють вибрати модель, що максимально відповідає технологічним завданням.


Параметри під час вибору


Компанія Данфосс випускає велику різноманітність модифікації MBS 4010. При виборі продукту необхідно враховувати низку характеристик:
  • тип тиску;
  • інтервал розбігу тиску;
  • клас захисту;
  • термокомпенсацію;
  • тип сигналу виходу.
Чим точніше проведено розгляд необхідних характеристик, тим ефективніша робота апарату та вищі вигоди від його використання в технологічному ланцюзі.

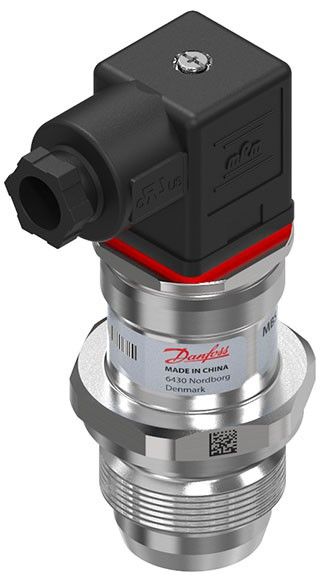

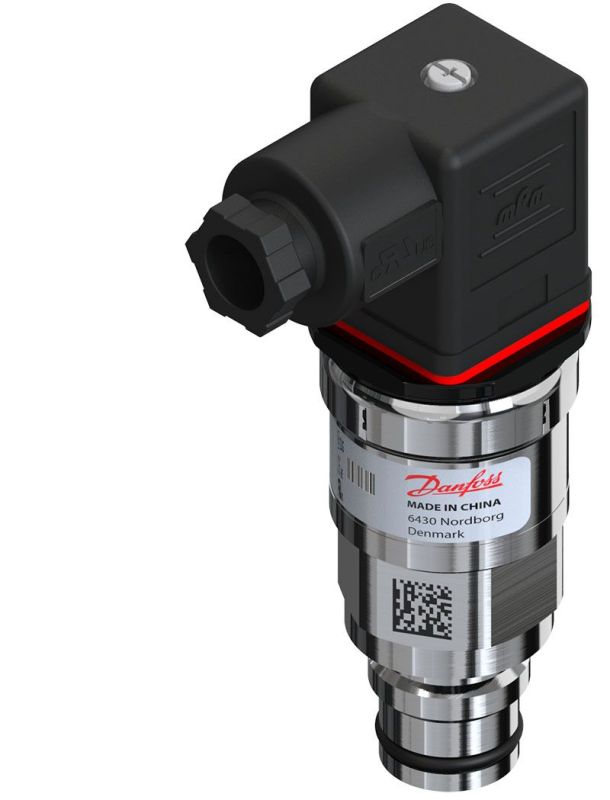

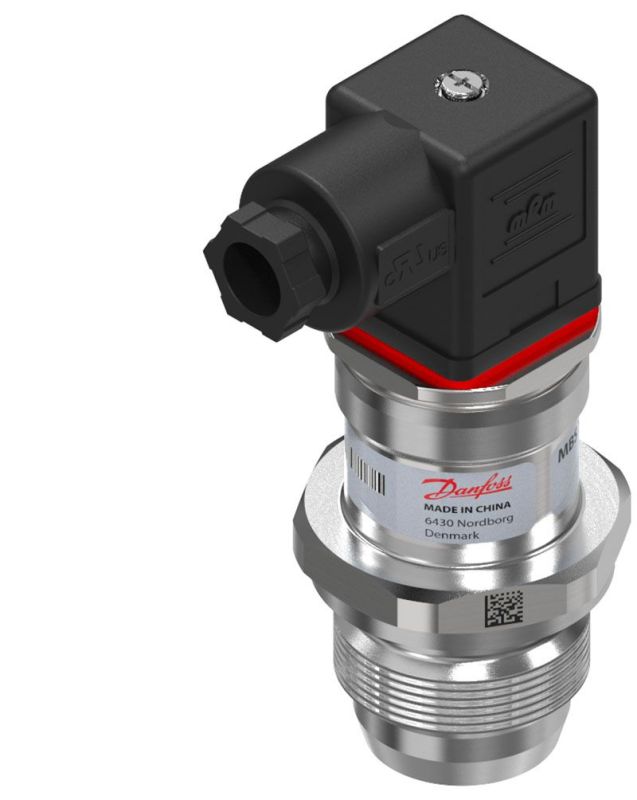

Зображення - MBS 4010, Датчики тиску з промивною діафрагмою
mbs-4010-datchiki-davleniya-s-promyvnoj-diafragmoj
preobrazovatel-davleniya-tipa-mbs-4010
Доступні для замовлення модифікації - MBS 4010, Датчики тиску з промивною діафрагмою
Код замовлення Тип Приєднання Діапазон вимірювань, бар Вихідний сигнал
060G3203 MBS 4010 G 1/2 0 - 4 4 - 20 mA
060G3204 MBS 4010 G 1/2 0 - 6 4 - 20 mA
060G3205 MBS 4010 G 1/2 0 - 10 4 - 20 mA
060G3206 MBS 4010 G 1/2 0 - 16 4 - 20 mA
060G3207 MBS 4010 G 1/2 0 - 25 4 - 20 mA
060G3211 MBS 4010 G 1/2 0 - 4 4 - 20 mA
060G3212 MBS 4010 G 1/2 0 - 6 4 - 20 mA
060G3213 MBS 4010 G 1/2 0 - 10 4 - 20 mA
060G3214 MBS 4010 G 1/2 0 - 16 4 - 20 mA
060G3215 MBS 4010 G 1/2 0 - 25 4 - 20 mA
060G3216 MBS 4010 G 1/2 0 - 40 4 - 20 mA
060G3217 MBS 4010 G 1/2 0 - 60 4 - 20 mA
060G3236 MBS 4010 G 1/2 0 - 25 4 - 20 mA
