Датчик тиску MBS 33M


Датчик тиску MBS 33M розроблений компанією Данфосс та схвалений світовими морськими державами для контролю тиску робочих середовищ на морських судах та суднобудуванні. Пристрій працює в складних температурних і кліматичних умовах, має герметичний, удароміцний корпус і високий рівень захисту від вібрації, пилу, вологи.


Конструктивні особливості та механізм дії


Перетворювач MBS 33M складається з:
  • первинного перетворювача із чутливим елементом;
  • електронного пристрою;
  • загального корпусу;
  • сопла-диспенсера для захисту від кавітації, гідроударів та стрибків тиску.
Первинний перетворювач містить мембранний пружний елемент та закріплені на ньому тензорезистори. За рахунок такої конструкції датчика можливі механічні деформації, що змінюють опір тензорезисторів, виключаються шляхом на вимірювальні властивості мембрани і забезпечується точність вимірювань з високою довготривалою стабільністю.

Інформація про зміну тиску надходить на електронні пристрої. Воно дозволяє перетворити та уявити електричний вихідний сигнал напівпровідникового датчика тиску у зручній формі – аналогового універсального струмового сигналу 4-20 мА, пропорційного дисбалансу тиску.

Перевагою струмового сандалового сигналу є можливість передачі на великі відстані з мінімальними спотвореннями. Пристрій захищений від електромагнітних перешкод, дії агресивних середовищ, функціонує довго, надійно та ефективно.


Технічна характеристика


Продукція компанії Данфосс типу MBS 33M має такі параметри:


Діапазон вимірювання тиску

0-600 Bar

Температура робочого середовища

від -40 до +85°С

Похибка вимірювання

≤±0,3-0,8% диапазона измерений

Час реакції

< 4 мс

Вихідний сигнал

4-20 мА

Клас захисту корпусу

IP65

Напруга живлення

10-30 В

Опір навантаження

RL≤( Uпит-10)/0,02 Ом

MBS 33М призначений для вимірювання відносного та абсолютного тиску. Щільність і температура робочого середовища надає незначний вплив на час реакції датчика, точність вимірювання. Якщо t перевищує допустимий максимум, рекомендується використовувати конденсаційну петлю.


Переваги


Модель перетворювача MBS 33М має такі «плюси»:
  • високою точністю виміру;
  • компенсацією температур;
  • захистом від перешкод, як електромагнітних, і від радіочастотних.
Приєднання відбувається за допомогою штепсельного гнізда або кабелю.
Зображення - MBS 33M, Датчики тиску для суднобудування

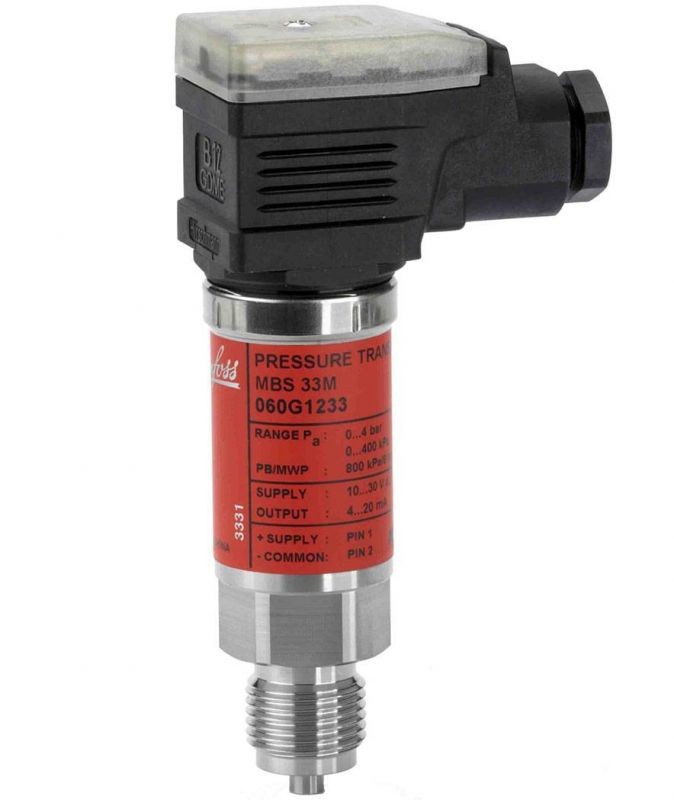

mbs-33m-datchiki-davleniya-dlya-sudostroeniya

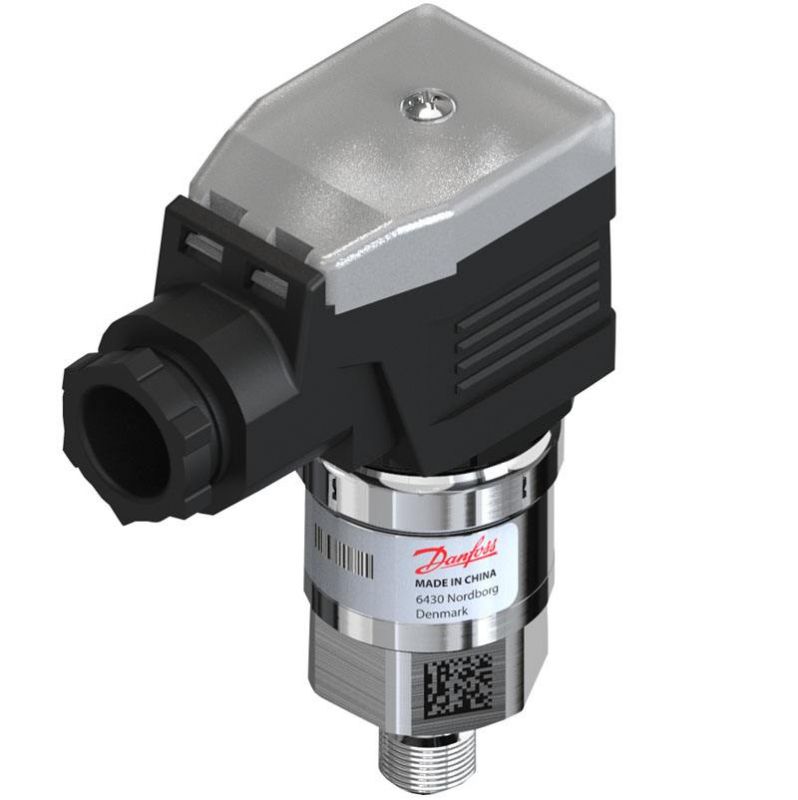

preobrazovateli-davleniya-tipa-mbs-33m
Доступні для замовлення модифікації - MBS 33M, Датчики тиску для суднобудування
Код замовлення Тип Приєднання Діапазон вимірювань, бар Вихідний сигнал
060G1233 MBS 33M G 1/2 0 - 4 4 - 20 mA
060G1234 MBS 33M G 1/2 0 - 6 4 - 20 mA
060G1654 MBS 33M G 1/2 0 - 40 4 - 20 mA
060G1655 MBS 33M G 1/2 0 - 10 4 - 20 mA
060G1656 MBS 33M G 1/2 0 - 6 4 - 20 mA
060G3121 MBS 33M G 1/2 0 - 1 4 - 20 mA
060G3122 MBS 33M G 1/2 0 - 1.6 4 - 20 mA
060G3123 MBS 33M G 1/2 0 - 2.5 4 - 20 mA
060G3124 MBS 33M G 1/2 0 - 4 4 - 20 mA
060G3125 MBS 33M G 1/2 0 - 6 4 - 20 mA
060G3126 MBS 33M G 1/2 0 - 10 4 - 20 mA
060G3127 MBS 33M G 1/2 0 - 16 4 - 20 mA
060G3128 MBS 33M G 1/2 0 - 25 4 - 20 mA
060G3129 MBS 33M G 1/2 0 - 40 4 - 20 mA
060G3130 MBS 33M G 1/2 0 - 60 4 - 20 mA
060G3131 MBS 33M G 1/2 0 - 100 4 - 20 mA
060G3132 MBS 33M G 1/2 0 -160 4 - 20 mA
060G3133 MBS 33M G 1/2 0 - 250 4 - 20 mA
060G3134 MBS 33M G 1/2 0 - 400 4 - 20 mA
060G3282 MBS 33M G 1/2 0 - 2.5 4 - 20 mA
