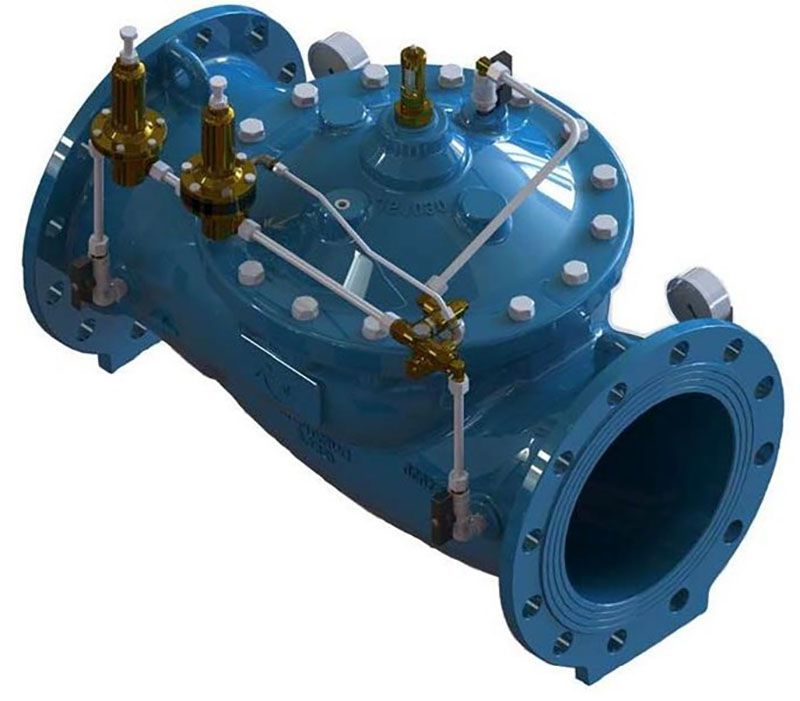

Клапан редукційний, підтримка тиску T.I.S. арт. M3120, M2120

Редукційний клапан, який підтримує тиск "після себе" Т.І.S. арт. M3120, M2120

Автоматичні регулюючі клапани M-Tипу призначені для систем водопостачання, зрошення та протипожежного захисту; вони є результатом багаторічних досліджень, дизайну і розробки.

Клапани доступні з фланцевими розмірами від DN50 до DN1000 згідно EN 1092-2, з номінальним тиском PN10-PN16-PN25. Клапани мають гідравлічний привід, тобто металевий обтуратор переміщується тонкою діафрагмою під тиском води.

Клапани серії M3000 мають зменшений тип порту (неповнопрохідний) цим досягається покращена регулююча продуктивність і вища здатність розсіювання. Клапани M2000 мають повний порт (повнопрохідний), рекомендований для застосувань з низьким перепадом тиску.

Автоматичний регулюючий клапан в основному використовується в розподільчих мережах з великими коливаннями витрати, дивіться день або ніч і одночасно з об'єктами, призначеними для сезонного туризму, які вимагають великих витрат, коли присутність є максимальною, і мінімальною, коли обладнання стійке, він може бути оснащений пристроєм V-портом. Це рішення замінює використання зовнішнього байпасу навколо редуктора.

Редукційний клапан рекомендується встановлювати лише у горизонтальному положенні (кришкою вверх). Для вертикальної установки необхідно проконсультуватися з технічною службою заводу-виробника.

Характеристика клапана

• Діаметр: DN 50 – 1000;
• Номінальний тиск: PN10, PN16, PN25;
• Монтажна довжина: EN 558-1;
• Матеріал корпусу: Чавун GJS 400-15;
• Тип з’єднання: Фланцеве – EN 1092-2;
• Робоча температура рідини:  ≤ +70°C;
• Сфера застосування: Системи водопостачання, пожежогасіння;
• Покриття: Зовнішнє та внутрішнє порошкове покриття епоксидною смолою синього кольору, товщиною не менше 250 мкм.
