Редукционный клапан, поддерживающий давление "после себя" T.I.S. ст. M3120, M2120


Автоматический редукционный клапан ТИС (TIS) сконструирован как регулирующие клапаны, а в некоторых конкретных вариантах выполнения они могут действовать как запорные клапаны потока. Автоматические регулирующие клапаны имеют интегральную способность управлять функцией, используя энергию от жидкости, подаваемой путем регулировки положения обтуратора. Ими можно управлять непосредственно, то есть прикладывать силу через пружину или диафрагму непосредственно к обтуратору.
Автоматические регулирующие клапаны M-Tипа предназначены для систем водоснабжения, орошения и противопожарной защиты; они являются результатом многолетних исследований, дизайна и разработки.

Клапаны доступны с фланцевыми размерами от DN50 до DN1000 согласно EN 1092-2 с номинальным давлением PN10-PN16-PN25. Клапаны имеют гидравлический привод, то есть металлический обтуратор перемещается тонкой диафрагмой под давлением воды.

Клапаны серии M3000 имеют уменьшенный тип порта (неполнопроходный), тем самым достигается улучшенная регулирующая производительность и более высокая способность рассеивания. Клапаны M2000 имеют полный порт (полнопроходный), рекомендованный для применения с низким перепадом давления.

Автоматический регулирующий клапан в основном используется в распределительных сетях с большими колебаниями расхода, смотрите день или ночь и одновременно с объектами, предназначенными для сезонного туризма, требующих больших затрат, когда присутствие является максимальным, и минимальным, когда оборудование устойчиво, он может быть оснащен устройством V-портом. Это решение заменяет использование наружного байпаса вокруг редуктора.

Редукционный клапан рекомендуется устанавливать только в горизонтальном положении (крышкой вверх). Для вертикальной установки нужно проконсультироваться с технической службой завода-производителя.


Характеристика клапана

  • Диаметр: DN 50 – 1000;
  • Номинальное давление: PN10, PN16, PN25;
  • Длина монтажа: EN 558-1;
  • Материал корпуса: Чугун GJS 400-15;
  • Тип соединения: Фланцевое – EN 1092-2;
  • Рабочая температура жидкости: +70°C;
  • Сфера применения: Системы водоснабжения, пожаротушения;
  • Покрытие: Наружное и внутреннее порошковое покрытие эпоксидной смолой синего цвета толщиной не менее 250 мкм.
Документация для - Редукционный клапан, поддержка давления T.I.S. ст. M3120, M2120

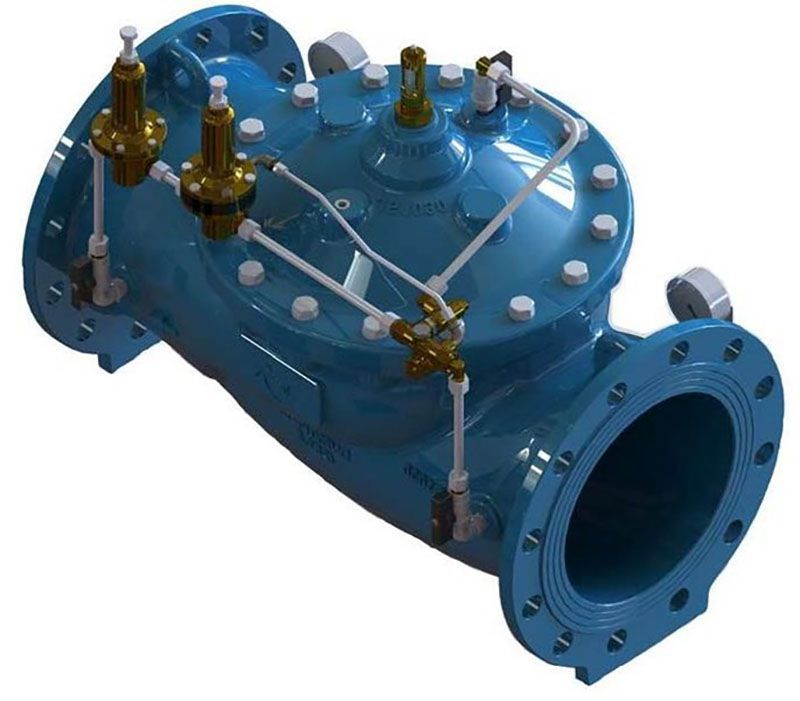

Изображения - Редукционный клапан, поддержка давления T.I.S. ст. M3120, M2120
klapan-reduktsionnyj-podderzhivayuschij-davlenie-posle-sebya-tІs-art-m3120-m2120
Доступные для заказа модификации - Редукционный клапан, поддержка давления T.I.S. ст. M3120, M2120
Код заказа DN mm PN, bar Материал диска
M21200100050 50 10 Чугун GJS 400-15
M21200100065 65 10 Чугун GJS 400-15
M21200100080 80 10 Чугун GJS 400-15
M21200100100 100 10 Чугун GJS 400-15
M21200100125 125 10 Чугун GJS 400-15
M21200100150 150 10 Чугун GJS 400-15
M21200100250 200 10 Чугун GJS 400-15
M21200160050 50 16 Чугун GJS 400-15
M21200160065 65 16 Чугун GJS 400-15
M21200160080 80 16 Чугун GJS 400-15
M21200160100 100 16 Чугун GJS 400-15
M21200160125 125 16 Чугун GJS 400-15
M21200160150 150 16 Чугун GJS 400-15
M21200160250 200 16 Чугун GJS 400-15
M21200250050 50 25 Чугун GJS 400-15
M21200250065 65 25 Чугун GJS 400-15
M21200250080 80 25 Чугун GJS 400-15
M21200250100 100 25 Чугун GJS 400-15
M21200250125 125 25 Чугун GJS 400-15
M21200250150 150 25 Чугун GJS 400-15
M21200250250 200 25 Чугун GJS 400-15
M31200100050 50 10 Чугун GJS 400-15
M31200100065 65 10 Чугун GJS 400-15
M31200100080 80 10 Чугун GJS 400-15
M31200100100 100 10 Чугун GJS 400-15
M31200100125 125 10 Чугун GJS 400-15
M31200100150 150 10 Чугун GJS 400-15
M31200100200 200 10 Чугун GJS 400-15
M31200100250 250 10 Чугун GJS 400-15
M31200100300 300 10 Чугун GJS 400-15
M31200100350 350 10 Чугун GJS 400-15
M31200100400 400 10 Чугун GJS 400-15
M31200100500 500 10 Чугун GJS 400-15
M31200100600 600 10 Чугун GJS 400-15
M31200100700 700 10 Чугун GJS 400-15
M31200100800 800 10 Чугун GJS 400-15
M31200101000 1000 10 Чугун GJS 400-15
M31200160050 50 16 Чугун GJS 400-15
M31200160065 65 16 Чугун GJS 400-15
M31200160080 80 16 Чугун GJS 400-15
M31200160100 100 16 Чугун GJS 400-15
M31200160125 125 16 Чугун GJS 400-15
M31200160150 150 16 Чугун GJS 400-15
M31200160200 200 16 Чугун GJS 400-15
M31200160250 250 16 Чугун GJS 400-15
M31200160300 300 16 Чугун GJS 400-15
M31200160350 350 16 Чугун GJS 400-15
M31200160400 400 16 Чугун GJS 400-15
M31200160500 500 16 Чугун GJS 400-15
M31200160600 600 16 Чугун GJS 400-15
M31200160700 700 16 Чугун GJS 400-15
M31200160800 800 16 Чугун GJS 400-15
M31200161000 1000 16 Чугун GJS 400-15
M31200250050 50 25 Чугун GJS 400-15
M31200250065 65 25 Чугун GJS 400-15
M31200250080 80 25 Чугун GJS 400-15
M31200250100 100 25 Чугун GJS 400-15
M31200250125 125 25 Чугун GJS 400-15
M31200250150 150 25 Чугун GJS 400-15
M31200250200 200 25 Чугун GJS 400-15
M31200250250 250 25 Чугун GJS 400-15
M31200250300 300 25 Чугун GJS 400-15
M31200250350 350 25 Чугун GJS 400-15
M31200250400 400 25 Чугун GJS 400-15
M31200250500 500 25 Чугун GJS 400-15
M31200250600 600 25 Чугун GJS 400-15
M31200250700 700 25 Чугун GJS 400-15
M31200250800 800 25 Чугун GJS 400-15
M31200251000 1000 25 Чугун GJS 400-15
