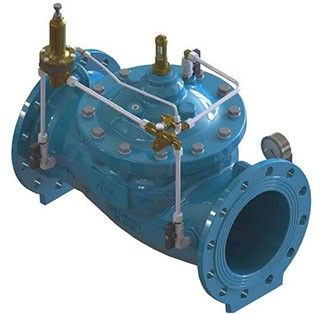

Редукційний клапан Т.І.S., підтримуючий тиск "до себе" арт. M3200, M2200


Автоматичний редукційний клапан ТІС (TIS) сконструйовані як регулюючі клапани,а в деяких конкретних варіантах виконання вони можуть діяти як запірні клапани потоку. Автоматичні регулюючі клапани, мають інтегральну здатність керувати функцією, використовуючи енергію від рідини, що подається шляхом регулювання положення обтуратора. Ними можна керувати безпосередньо, тобто прикладати силу через пружину або діафрагму безпосередньо до обтуратора. Автоматичні регулюючі клапани M-Tипу призначені для систем водопостачання, зрошення та протипожежного захисту; вони є результатом багаторічних досліджень, дизайну і розробки.

Клапани доступні з фланцевими розмірами від DN50 до DN1000 згідно EN 1092-2, з номінальним тиском PN10-PN16-PN25. Клапани мають гідравлічний привід, тобто металевий обтуратор переміщується тонкою діафрагмою під тиском води.

Клапани серії M3000 мають зменшений тип порту (неповнопрохідний) цим досягається покращена регулююча продуктивність і вища здатність розсіювання. Клапани M2000 мають повний порт (повнопрохідний), рекомендований для застосувань з низьким перепадом тиску.

Автоматичний регулюючий клапан в основному використовується в розподільчих мережах з великими коливаннями витрати, дивіться день або ніч і одночасно з об'єктами, призначеними для сезонного туризму, які вимагають великих витрат, коли присутність є максимальною, і мінімальною, коли обладнання стійке, він може бути оснащений пристроєм V-портом. Це рішення замінює використання зовнішнього байпасу навколо редуктора.

Редукційний клапан рекомендується встановлювати лише у горизонтальному положенні (кришкою вверх). Для вертикальної установки необхідно проконсультуватися з технічною службою заводу-виробника.



Технічна характеристика

  • Діаметр: DN 50 – 1000;
  • Номінальний тиск: PN10, PN16, PN25;
  • Монтажна довжина: EN 558-1;
  • Матеріал корпусу: Чавун GJS 400-15;
  • Тип з’єднання: Фланцеве – EN 1092-2;
  • Робоча температура рідини:  ≤ +70°C;
  • Сфера застосування: Системи водопостачання, пожежогасіння;
  • Покриття: Зовнішнє та внутрішнє порошкове покриття епоксидною смолою синього кольору, товщиною не менше 250 мкм.
Документація для - Клапан редукційний, підтримуючий тиск «до себе» Т.І.S. арт. M3200, M2200
Зображення - Клапан редукційний, підтримуючий тиск «до себе» Т.І.S. арт. M3200, M2200
klapan-reduktsionnyj-podderzhivayuschij-davlenie-do-sebya-tІs-art-m3200-m2200
Доступні для замовлення модифікації - Клапан редукційний, підтримуючий тиск «до себе» Т.І.S. арт. M3200, M2200
Код замовлення DN mm PN, bar Матеріал диску
M22000100050 50 10 Чавун GJS 400-15
M22000100065 65 10 Чавун GJS 400-15
M22000100080 80 10 Чавун GJS 400-15
M22000100100 100 10 Чавун GJS 400-15
M22000100125 125 10 Чавун GJS 400-15
M22000100150 150 10 Чавун GJS 400-15
M22000100250 200 10 Чавун GJS 400-15
M22000160050 50 16 Чавун GJS 400-15
M22000160065 65 16 Чавун GJS 400-15
M22000160080 80 16 Чавун GJS 400-15
M22000160100 100 16 Чавун GJS 400-15
M22000160125 125 16 Чавун GJS 400-15
M22000160150 150 16 Чавун GJS 400-15
M22000160250 200 16 Чавун GJS 400-15
M22000250050 50 25 Чавун GJS 400-15
M22000250065 65 25 Чавун GJS 400-15
M22000250080 80 25 Чавун GJS 400-15
M22000250100 100 25 Чавун GJS 400-15
M22000250125 125 25 Чавун GJS 400-15
M22000250150 150 25 Чавун GJS 400-15
M22000250250 200 25 Чавун GJS 400-15
M32000100050 50 10 Чавун GJS 400-15
M32000100065 65 10 Чавун GJS 400-15
M32000100080 80 10 Чавун GJS 400-15
M32000100100 100 10 Чавун GJS 400-15
M32000100125 125 10 Чавун GJS 400-15
M32000100150 150 10 Чавун GJS 400-15
M32000100200 200 10 Чавун GJS 400-15
M32000100250 250 10 Чавун GJS 400-15
M32000100300 300 10 Чавун GJS 400-15
M32000100350 350 10 Чавун GJS 400-15
M32000100400 400 10 Чавун GJS 400-15
M32000100500 500 10 Чавун GJS 400-15
M32000100600 600 10 Чавун GJS 400-15
M32000100700 700 10 Чавун GJS 400-15
M32000100800 800 10 Чавун GJS 400-15
M32000101000 1000 10 Чавун GJS 400-15
M32000160050 50 16 Чавун GJS 400-15
M32000160065 65 16 Чавун GJS 400-15
M32000160080 80 16 Чавун GJS 400-15
M32000160100 100 16 Чавун GJS 400-15
M32000160125 125 16 Чавун GJS 400-15
M32000160150 150 16 Чавун GJS 400-15
M32000160200 200 16 Чавун GJS 400-15
M32000160250 250 16 Чавун GJS 400-15
M32000160300 300 16 Чавун GJS 400-15
M32000160350 350 16 Чавун GJS 400-15
M32000160400 400 16 Чавун GJS 400-15
M32000160500 500 16 Чавун GJS 400-15
M32000160600 600 16 Чавун GJS 400-15
M32000160700 700 16 Чавун GJS 400-15
M32000160800 800 16 Чавун GJS 400-15
M32000161000 1000 16 Чавун GJS 400-15
M32000250050 50 25 Чавун GJS 400-15
M32000250065 65 25 Чавун GJS 400-15
M32000250080 80 25 Чавун GJS 400-15
M32000250100 100 25 Чавун GJS 400-15
M32000250125 125 25 Чавун GJS 400-15
M32000250150 150 25 Чавун GJS 400-15
M32000250200 200 25 Чавун GJS 400-15
M32000250250 250 25 Чавун GJS 400-15
M32000250300 300 25 Чавун GJS 400-15
M32000250350 350 25 Чавун GJS 400-15
M32000250400 400 25 Чавун GJS 400-15
M32000250500 500 25 Чавун GJS 400-15
M32000250600 600 25 Чавун GJS 400-15
M32000250700 700 25 Чавун GJS 400-15
M32000250800 800 25 Чавун GJS 400-15
M32000251000 1000 25 Чавун GJS 400-15
