EMP 2, Датчики тиску коробчатого типу

Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:

Говдя Вадим: 068 957 20 05

Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.

Ціна: 780.00 - 800.00 EUR

Опис Документація Зображення Модифікації

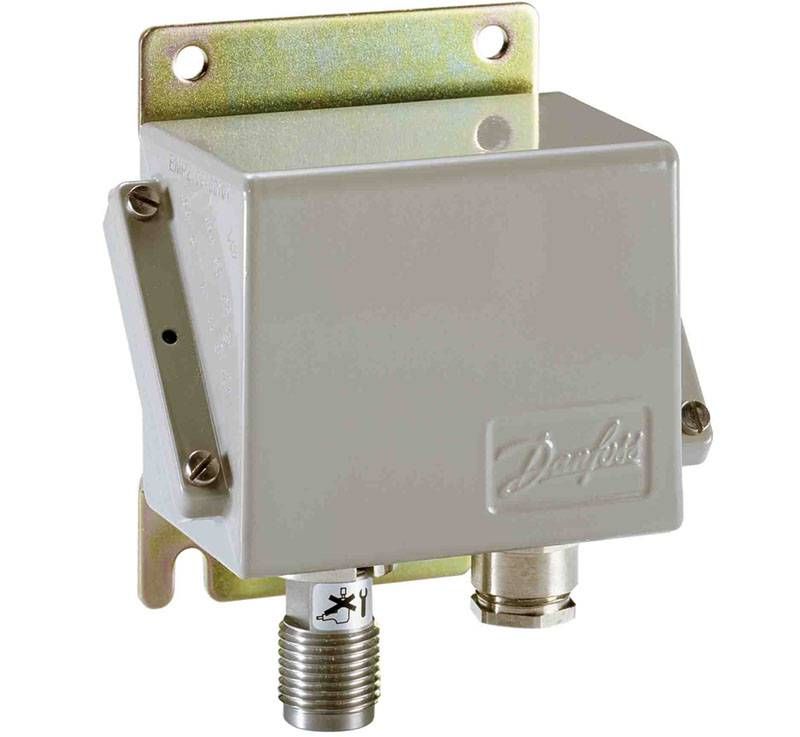

Перетворювачі тиску типу EMP 2

Високоточний перетворювач тиску EMP 2 призначений для застосування в морському секторі та промисловості і забезпечує надійне вимірювання тиску навіть в жорстких умовах навколишнього середовища. Широка номенклатура перетворювачів тиску забезпечує вимір абсолютного або надлишкового (відносного) тиску з підстроюванням нуля і шкали і вихідним сигналом 4 - 20 мА. Вироби мають всі необхідні сертифікати для застосування в морському секторі. Є спеціальні варіанти виконання з вбудованим демпфером пульсацій тиску, призначені для використання в гідравлічних системах з жорсткими умовами дії робочого середовища (кавітація, гідравлічні удари, різкі скачки тиску).

Технічні характеристики

Робочі характеристики (EN 60770). Діапазон робочих температур датчика. Стандартне застосування

-10 - 70 °C, (див. Рис. 1)

Діапазон допустимих температур при транспортуванні зберіганні

-50 - 70 °C

Температура робочого середовища

-40 - 100 °C, (див. Рис. 1)

Робоче середовище

Вода, паливо, мастило, холодоагенти, аміак, газ і т. п.

Напруга живлення

Макс. 32 В і мін. 12 В пост. струму між клемами N і P

Опір навантаження

A. Макс. 410 Ом при 24 В пост. струму 50% / -20%
B. Макс. 650 Ом при 24 В пост. струму 50% / 0%

Підстроювання нуля

-5 - 20% діапазону; але не більше -1-1,5 бар (кгс / см2)

Підстроювання шкали

± 5% діапазону; але не більше ± 5 бар (кгс / см2)

Поєднання налаштувань шкали і нульової точки

-5 - 20% діапазону

Стійкість до електромагнітних завад

Відповідає стандарту по апаратурі, яка застосовується в промисловості EN 61000-6-2. У стандарті встановлені вимоги до наступних випробувань: високочастотні поля, високочастотні сигнали, що передаються по мережі, напруги перехідних процесів, електростатична стійкість, коливання напруги джерела живлення, низькочастотне випромінювання і захист від впливу перехідних процесів відповідно до вимог Німецького Ллойда

Випромінювання електромагнітних завад

Відповідає стандарту EN 61000-6-3

Межа основної похибки вимірювання

<0.3% of FS

У вакуумі (нижче 0 бар)

<2.3% of FS

Залежність від температури. Вплив температури на стан нуля шкали

≤± 0,06% діапазону вимірювань/°C

Вплив температури на діапазон виміру

≤± 0,06% діапазону вимірювань/°C

Вплив зміни напруги

<± 0,1% діапазону вимірювань/10 В

Вібростійкою

3 - 30 Гц амплітуда 1,13 мм і 30 - 300 Гц прискорення 4G по IEC 60068-2-6. Вимоги класифікаційних суспільство - до 100 Гц, прискорення 4G. Розширені технічні умови за попередньою організації

Постійна часу. Рідини з в'язкістю

<100 сСт
<4 мс

Повітря і газ в поєднанні при наявності демпфера пульсацій

<35 мс

Стійкість до ударів

500 g протягом 1 мс по IEC 60068-2-27

Клас захисту

IP65 Корпуси виготовлені з емальованого пресованого алюмінію (GD-AISI 12)

Штуцер

G ¼, G ½ A стандартний, G 3/8 A манометрический

Маса нетто

Приблизно 1 кг

Кабельний ввід

Pg 13.5 для кабелів діаметром 5 - 14 мм

Документація для - EMP 2, Датчики тиску коробчатого типу

Зображення - EMP 2, Датчики тиску коробчатого типу

Доступні для замовлення модифікації - EMP 2, Датчики тиску коробчатого типу

Код замовлення	Приєднання	Діапазон вимірювань, бар	Вихідний сигнал
084G2106	G 1/2	0 - 4	4 - 20 mA
084G2107	G 1/2	0 - 6	4 - 20 mA
