ECL Comfort 210В, Електронний регулятор без дисплею

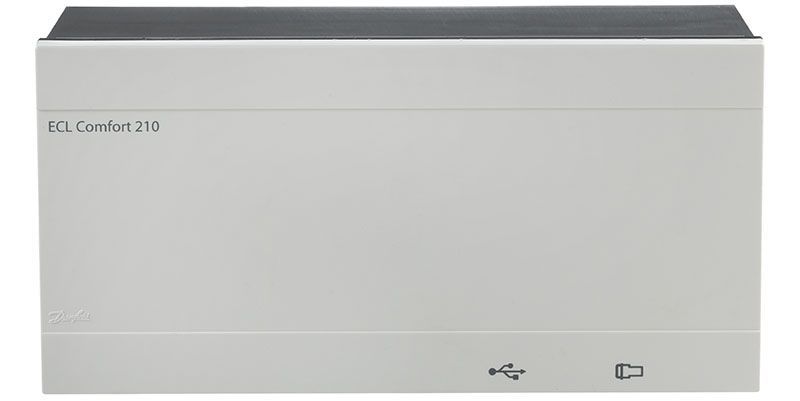

ECL Comfort 210 - це електронний регулятор температури з погодною компенсацією сімейства регуляторів ECL Comfort, призначених для використання в системах централізованого теплопостачання, центрального опалення та охолодження. Економія енергії досягається за рахунок правильного регулювання температури подачі в системах теплопостачання та охолодження. Передбачена можливість регулювання до трьох контурів. За допомогою функції погодної компенсації в регуляторах ECL Comfort проводиться вимірювання температури зовнішнього повітря і, відповідно, регулювання температури подачі в систему теплопостачання. Система теплопостачання з погодної компенсацією підвищує рівень комфорту і забезпечує економію енергії.Налаштування регулятора ECL Comfort 210 для обраної програми проводиться за допомогою ключа додатки ECL.



Регулятор ECL Comfort 210 розроблений для забезпечення комфортної температури, оптимального енергоспоживання, простий установки за допомогою ключа додатки ECL (за технологією Plug-and-Play) і зручності в користуванні. Зменшення енергоспоживання досягається за рахунок погодної компенсації, регулювання температури відповідно до графіка, оптимізації, а також за рахунок обмеження температури обратки, обмеження витрат і потужності. У регуляторі закладені такі функціональні можливості, як реєстрація даних і подача сигналу тривоги. Легкість керування регулятором ECL Comfort 210 забезпечується диском (багатофункціональної кнопкою) або блоком дистанційного керування (БДУ). Поворотна кнопка і дисплей з підсвічуванням допомагають користувачеві переходити по текстовому меню на обраною мовою.

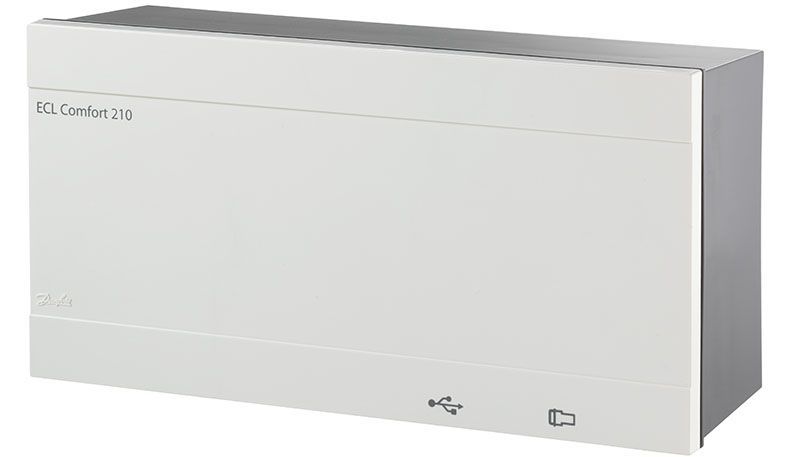

Регулятор ECL Comfort 210 має електронний вихід для управління клапаном з електроприводом (3-позиційне керування), релейні виходи для управління циркуляційним насосом / запобіжним клапаном, а також вихід для аварійної сигналізації. Передбачена можливість підключення шести температурних датчиків Pt 1000. Крім того, при завантаженні програми проводиться настройка конфігурації двох входів. Передбачена можливість настройки конфігурації входу температурного датчика Pt тисячі, аналогового входу (0 - 10 В) або цифрового входу. Конструкція корпусу передбачає можливість монтажу на стіні і DIN-рейці. Випускається варіант виконання регулятора ECL Comfort 210B без дисплея і поворотною кнопки. Такий регулятор можна використовувати для монтажу всередині щита, а управління ним здійснюється за допомогою БДУ ECA 30/31, який можна розмістити на його фронтальній панелі. Регулятор ECL Comfort 210 являє собою автономний регулятор, який зв'язується з БДУ і іншими регуляторами ECL Comfort 210/296/310 через комунікаційну шину ECL 485.





БДУ ECA 30 і ECA 31 використовуються для регулювання температури повітря в приміщенні і перемикання регулятора ECL Comfort 210. Дисплей оснащений підсвічуванням. БДУ з'єднані з регуляторами ECL кабелем з 2-ма крученими парами для зв'язку і подачі живлення (комунікаційної шиною ECL 485). У ECA 30/31 вбудований датчик кімнатної температури. Замість вбудованого температурного датчика можна підключити зовнішній датчик кімнатної температури. Крім того, ECA 31 має вбудований датчик відносної вологості, сигнал якого використовується у відповідних додатках. До комунікаційної шині ECL 485 можна підключити до двох БДУ. Один БДУ може контролювати максимум 10 регуляторів ECL Comfort (в системі «ведучий-ведений»).
