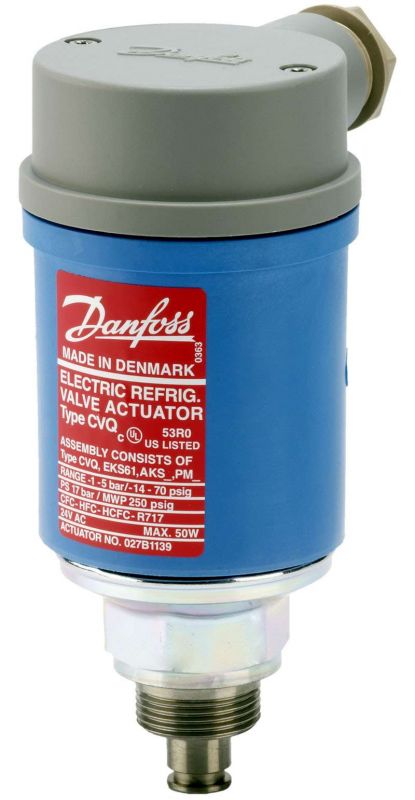

CVQ, Електронний пілотний клапан



Клапани CVQ - це пілотні клапани постійного тиску з електронним управлінням, які працюють спільно з електронним регулятором ЄКР 361 або контролером ЄКР 366. За допомогою пілотів CVQ здійснюється електронне (а значить і дистанційне) управле- ня клапанами ICS або РМ. Ці пілоти використовуються для підтримки постійного тиску на вході в клапан ICS або РМ. І можуть, регулюючи тиск всмоктування, дуже точно підтримувати температуру робочого середовища як воздухоохладителя, так і охолоджувача рідини.





Пілотний клапан CVQ складається з камери, що містить наповнювач при заданому тиску, нагрівальний елемент і датчик температури. У процесі регулювання температура в камері змінюється, а відповідна зміна тиску змінює ступінь відкриття клапанного вузла, внаслідок чого регулюючий тиск проходить через пілот CVQ на клапан ICS або РМ. Якщо тиск в камері стає занадто високим, система захисту відключає нагрівальний елемент і зростання тиску в камері припиняється.
