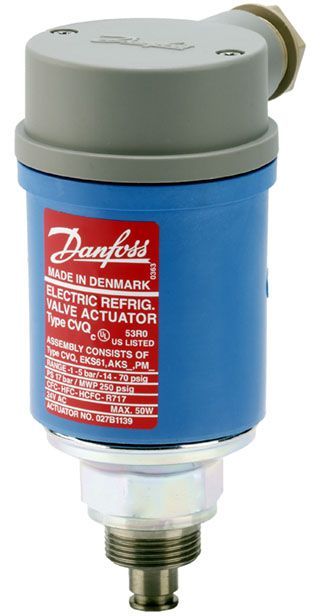

CVQ, Электронный пилотный клапан



Клапаны CVQ — это пилотные клапаны постоянного давления с электронным управлением, которые работают совместно с электронным регулятором ЕКС 361 или контроллером ЕКС 366. С помощью пилотов CVQ осуществляется электронное (а значит и дистанционное) управле- ние клапанами ICS или РМ. Эти пилоты используются для поддержания постоянного давления на входе в клапан ICS или РМ. И могут, регулируя давление всасывания, очень точно поддерживать температуру рабочей среды как воздухоохладителя, так и охладителя жидкости.





Пилотный клапан CVQ состоит из камеры, содержащей наполнитель при заданном давлении, нагревательный элемент и датчик температуры. В процессе регулирования температура в камере меняется, а соответствующее изменение давления изменяет степень открытия клапанного узла, вследствие чего регулирующее давление проходит через пилот CVQ на клапан ICS или РМ. Если давление в камере становится слишком высоким, система защиты отключает нагревательный элемент и рост давления в камере прекращается.
