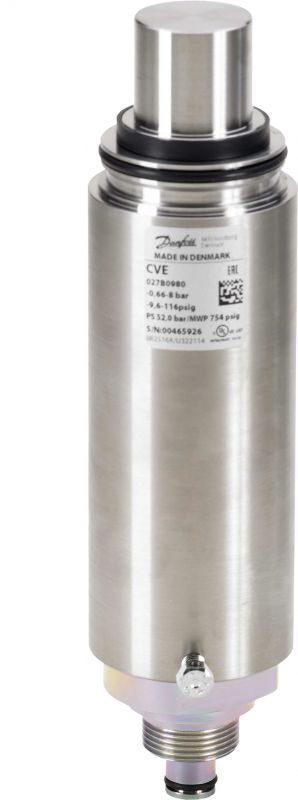

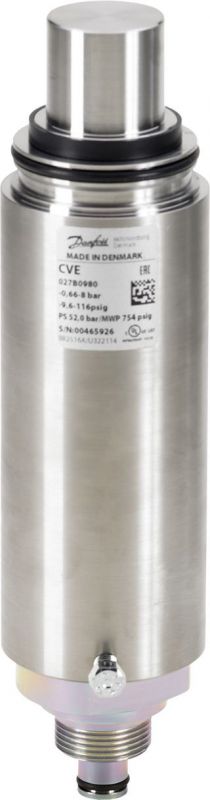

CVE-L, Пилотный клапан



При оснащении шаговым электродвигателем ICAD 1200A клапан CVE представляет собой пилотный клапан постоянного давления со сменой уставки для макс. рабочего давления в 52 бар и полными настройками с электронным регулированием от -0,66 до 8 бар по манометру. CVE с ICAD герметично изолирован и вращающее усилие передается от ICAD магнитной муфтой. Пилотный клапан CVE предназначен для поддержания постоянного и точного значения давления на сервоклапане ICS, например, регулирование давления кипения. CVE/ICAD может быть либо автономным, либо соединенным с дистанционным контроллером EKC 361/EKE 400 или ПЛК. Автономная схема позволяет осуществлять настройку ICAD на площадке, а дистанционная подключение позволяет проводить дистанционную настройку требуемого давления.



Пилотный клапан назначение

• Подходит для систем на хладагентах ГХФУ, невоспламеняющихся ГФУ, R717 (аммиак) и R744 (CO2). Не рекомендуется использовать пилотные клапаны с воспламеняющимися углеводородами.
• Очень точное регулирование давления и температуры.
• Пилотные клапаны могут устанавливаться непосредственно на управляемый клапан, исключая при этом необходимость сварки, пайки и создания отдельных пилотных линий
• Пилотные клапаны могут устанавливаться непосредственно на клапаны ICS, PM или ICF либо подключаться с помощью внешней пилотной линии и корпуса CVH.
• Все пилотные клапаны могут работать с клапанами ICS всех размеров.
• Несколько пилотных клапанов могут устанавливаться последовательно или параллельно для обеспечения большого функционала клапанов ICS или ICF(50-65).
• Все пилотные клапаны поставляются с комплектом прокладок.
