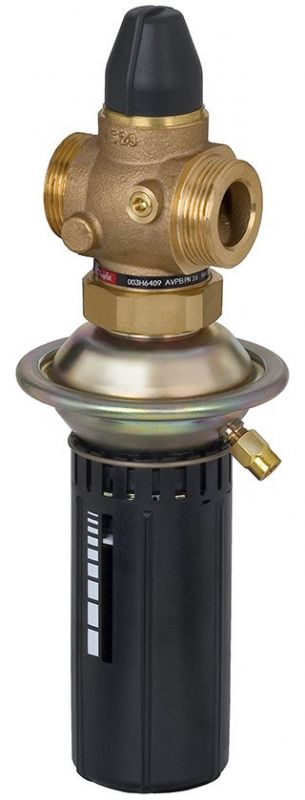

Регулятор перепаду тиску AVPB, фланець, зовнішня різь


AVPВ є регуляторами прямої дії для підтримки постійного перепаду тиску з ручним обмеженням граничної витрати теплоносія. Клапани-регулятори призначені для застосування переважно у системах централізованого теплопостачання.

Клапан - регулятор перепаду тисків складається з регулюючого клапана з дроселемобмежувачем витрати і регулюючого блоку з однією регулюючою діафрагмою і рукояткою для встановлення необхідного перепаду тисків (без рукоятки - у версії регулятора з фіксованим налаштуванням). Клапан регулятора закривається у разі перевищення встановленої величини перепаду тисків.


Основні характеристики:

  • Ду = 15-32 мм;
  • Ру = 16 бар;
  • Kv = 1,6-10 м3/год;
  • Діапазони налаштування перепаду тиску для регулятора AVPВ ΔРрег.: 0,05–0,5; 0,2-1,0.
  • Величина фіксованого налаштування перепаду тиску для AVВP-F ΔРрег.: 0,2; 0,3; 0,5 бар;
  • Температура регульованого середовища (вода або 30% водний розчин гліколю) Т: 2-150 ° С;
  • Приєднання до трубопроводу: – різьбове (зовнішнє різьблення) – через різьбові, приварні або фланцеві фітинги.

Принцип дії


Позитивний імпульс тиску передається в одну порожнину діафрагмового елемента імпульсної трубки, а негативний імпульс - в іншу порожнину по каналу в штоку клапана. Різниця тисків впливає на регулюючу діафрагму, яка, прогинаючи, переміщає золотник клапана. Клапан закривається зі збільшенням різниці тисків і відкривається за її зниження, підтримуючи цим перепад постійному рівні. Гранична витрата середовища обмежується за допомогою дроселя-обмежувача. Регулятор має запобіжний клапан, який захищає регулюючу діафрагму від надто великого перепаду тисків (понад 2,5–3 бар).
Зображення - AVPB, Регулятор прямої дії
avpb-flanets-naruzhnaya-rez

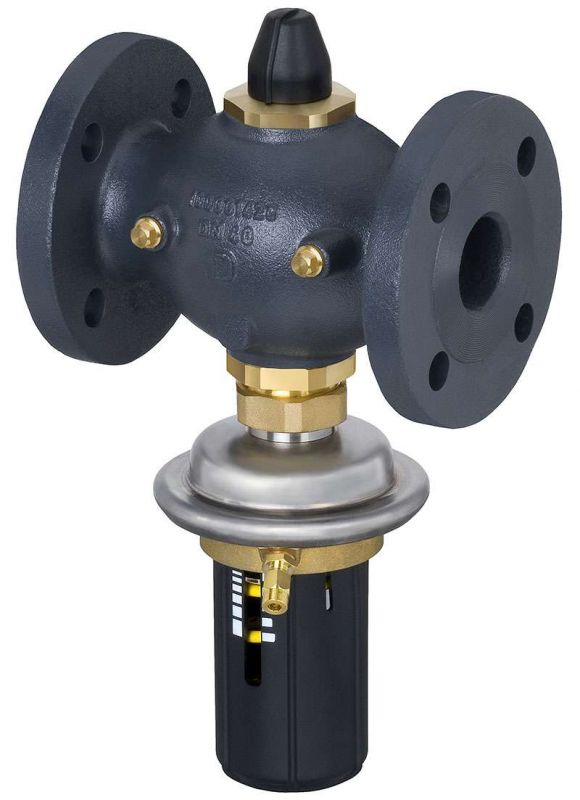

klapan-regulyator-avpb
regulyator-perepada-davleniya-avpb
Доступні для замовлення модифікації - AVPB, Регулятор прямої дії
Код замовлення Тип DN, мм kvs m3/h Диапазон
налаштування		 Tmax °C
003H6393 AVPB 15 mm 1.4 m3/h 0,06 - 1,4 m3/h 2 - 150 °C
003H6394 AVPB 15 mm 2.5 m3/h 0.008 - 1,8 m3/h 2 - 150 °C
003H6395 AVPB 15 mm 4 m3/h 0,09 - 2,7 m3/h 2 - 150 °C
003H6396 AVPB 20 mm 6.3 m3/h 0,1 - 4,5 m3/h 2 - 150 °C
003H6397 AVPB 25 mm 8 m3/h 0,1 - 6 m3/h 2 - 150 °C
003H6398 AVPB 32 mm 10 m3/h 0,15 - 7,3 m3/h 2 - 150 °C
003H6399 AVPB 15 mm 1.6 m3/h 0,06 - 1,4 m3/h 2 - 150 °C
003H6400 AVPB 15 mm 2.5 m3/h 0,08 - 1,8 m3/h 2 - 150 °C
003H6401 AVPB 15 mm 4 m3/h 0,09 - 2,7 m3/h 2 - 150 °C
003H6402 AVPB 20 mm 6.3 m3/h 0,1 - 4,5 m3/h 2 - 150 °C
003H6403 AVPB 25 mm 8 m3/h 0,1 - 6 m3/h 2 - 150 °C
003H6404 AVPB 32 mm 10 m3/h 0,15 - 7,3 m3/h 2 - 150 °C
003H6411 AVPB-F 15 mm 1.6 m3/h 0.06 - 1.4 m3/h 2 - 150 °C
003H6412 AVPB-F 15 mm 2.5 m3/h 0.08 - 1.8 m3/h 2 - 150 °C
003H6413 AVPB-F 15 mm 4 m3/h 0.09 - 2.7 m3/h 2 - 150 °C
003H6414 AVPB-F 20 mm 6.3 m3/h 0.1 - 4.5 m3/h 2 - 150 °C
003H6415 AVPB-F 25 mm 8 m3/h 0.1 - 6 m3/h 2 - 150 °C
003H6416 AVPB-F 32 mm 10 m3/h 0.15 - 7.3 m3/h 2 - 150 °C
003H6417 AVPB-F 15 mm 1.6 m3/h 0.06 - 1.4 m3/h 2 - 150 °C
003H6418 AVPB-F 15 mm 2.5 m3/h 0.08 - 1.8 m3/h 2 - 150 °C
003H6419 AVPB-F 15 mm 4 m3/h 0.09 - 2.7 m3/h 2 - 150 °C
003H6420 AVPB-F 20 mm 6.3 m3/h 0.1 - 4.5 m3/h 2 - 150 °C
003H6421 AVPB-F 25 mm 8 m3/h 0.1 - 6 m3/h 2 - 150 °C
003H6422 AVPB-F 32 mm 10 m3/h 0.15 - 7.3 m3/h 2 - 150 °C
003H6423 AVPB-F 15 mm 1.6 m3/h 0.06 - 1.4 m3/h 2 - 150 °C
003H6424 AVPB-F 15 mm 2.5 m3/h 0.08 - 1.8 m3/h 2 - 150 °C
003H6425 AVPB-F 15 mm 4 m3/h 0.09 - 2.7 m3/h 2 - 150 °C
003H6426 AVPB-F 20 mm 6.3 m3/h 0.1 - 4.5 m3/h 2 - 150 °C
003H6427 AVPB-F 25 mm 8 m3/h 0.1 - 6 m3/h 2 - 150 °C
003H6428 AVPB-F 32 mm 10 m3/h 0.15 - 7.3 m3/h 2 - 150 °C
003H6444 AVPB 15 mm 1.6 m3/h 0,03 - 0,86 m3/h 2 - 150 °C
003H6445 AVPB 15 mm 2.5 m3/h 0,07 - 1,6 m3/h 2 - 150 °C
003H6446 AVPB 15 mm 4 m3/h 0,07 - 2,4 m3/h 2 - 150 °C
003H6447 AVPB 20 mm 6.3 m3/h 0,16 - 3,5 m3/h 2 - 150 °C
003H6448 AVPB 25 mm 8 m3/h 0,2 - 4,5 m3/h 2 - 150 °C
003H6449 AVPB 32 mm 12.5 m3/h 0,4 - 10 m3/h 2 - 150 °C
003H6450 AVPB 40 mm 16 m3/h 0,8 - 12 m3/h 2 - 150 °C
003H6451 AVPB 50 mm 20 m3/h 0,8 - 15 m3/h 2 - 150 °C
003H6452 AVPB 15 mm 1,6 m3/h 0,03 - 0,86 m3/h 2 - 150 °C
003H6453 AVPB 15 mm 2.5 m3/h 0,07 - 1,6 m3/h 2 - 150 °C
003H6454 AVPB 15 mm 4 m3/h 0,07 m3/h 2 - 150 °C
003H6455 AVPB 20 mm 6.3 m3/h 0,16 - 3,5 m3/h 2 - 150 °C
003H6456 AVPB 25 mm 8 m3/h 0,2 - 4,5 m3/h 2 - 150 °C
003H6457 AVPB 32 mm 12.5 m3/h 0,4 - 10 m3/h 2 - 150 °C
003H6458 AVPB 40 mm 16 m3/h 0,8 - 12 m3/h 2 - 150 °C
003H6459 AVPB 50 mm 20 m3/h 0,8 - 15 m3/h 2 - 150 °C
003H6460 AVPB-F 15 mm 1.6 m3/h 0.03 - 0.9 m3/h 2 - 150 °C
003H6461 AVPB-F 15 mm 2.5 m3/h 0.07 - 1.6 m3/h 2 - 150 °C
003H6462 AVPB-F 15 mm 4 m3/h 0.07 - 2.4 m3/h 2 - 150 °C
003H6463 AVPB-F 20 mm 6.3 m3/h 0.16 - 3.5 m3/h 2 - 150 °C
003H6464 AVPB-F 25 mm 8 m3/h 0.20 - 4.50 m3/h 2 - 150 °C
003H6468 AVPB 32 mm 12,5 m3/h 0,4 - 10 m3/h 2 - 150 °C
003H6469 AVPB 40 mm 20 m3/h 0,8 - 12 m3/h 2 - 150 °C
003H6470 AVPB 50 mm 25 m3/h 0,8 - 12 m3/h 2 - 150 °C
003H6474 AVPB-F 32 mm 12.5 m3/h 0.4 - 10 m3/h 2 - 150 °C
003H6475 AVPB-F 40 mm 20 m3/h 0.8 - 12 m3/h 2 - 150 °C
003H6476 AVPB-F 50 mm 25 m3/h 0.8 - 15 m3/h 2 - 150 °C
