Автоматичний комбінований балансувальний клапан


AFQM 2 є регулятором витрати прямої дії з вбудованим регулюючим клапаном, розроблений для використання в системах централізованого теплопостачання/охолодження. Контролер запобігає перевищенню витрат заданої максимальної витрати. У поєднанні з електричними приводами AMV(E) та електронними контролерами ECL можна регулювати витрату та температуру для досягнення максимальної економії енергії.

AFQM 2 має регулюючий клапан з регульованим обмежувачем витрати, сполучну горловину для електроприводу та привід тиску з однією регулювальною діафрагмою. Контролери використовуються разом із електроприводами Danfoss:
  • AFQM 2 Ду 65-250
    • AMV(E) 655 без функції пружинного повернення та з ручним керуванням;
    • AMV(E) 658 SD2) з функцією пружинного повернення та ручним керуванням;
    • AMV(E) 659 (SD1) функція пружинного повернення;
    • АМВ(E) 55.
  • AFQM 2 Ду 65-125
    • АМВ(E) 56.

Основні дані:

  • DN 65-250;
  • Kvs 60-800 м3/год;
  • Діапазон витрати 56-500 м3/год;
  • PN 16, 25, 40;
  • Перепад тиску на конусі керування потоком ∆pCV:
    • 0,2 бар (стандартна версія) або,
    • 0,5 бар (версія з високою витратою).
  • Температура:
    • Циркуляційна вода/гліколева вода до 30%: 2...150°С;
  • З'єднання: Фланець.
Зображення - AFQM 2, Автоматичний комбінований клапан

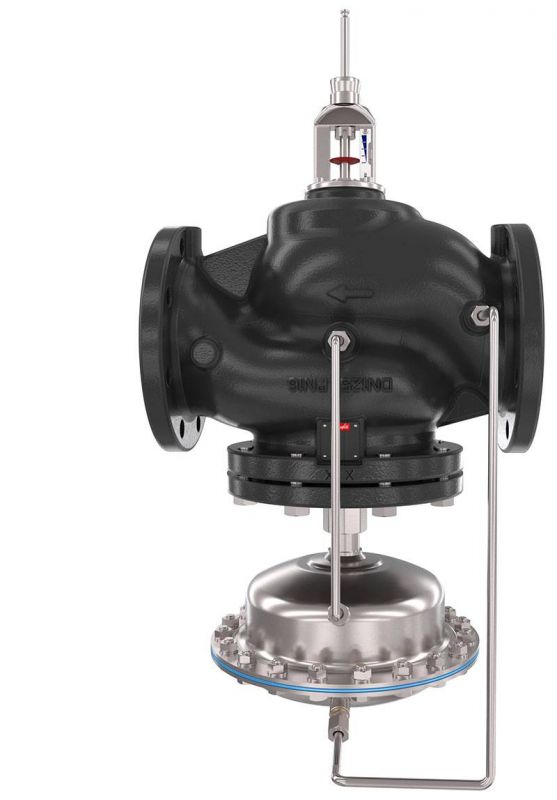

afqm-2-avtomaticheskij-klapan

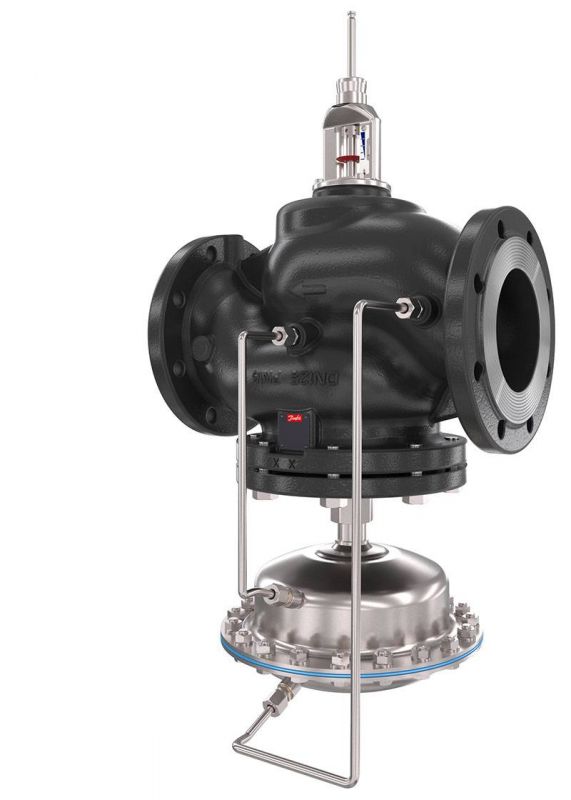

danfoss-afqm-2
Доступні для замовлення модифікації - AFQM 2, Автоматичний комбінований клапан
Код замовлення Тип DN, мм kvs m3/h Диапазон
налаштування		 Tmax °C
003G5500 AFQM 2 65 mm 60 m3/h 5.6 - 28 m3/h 2 - 150 °C
003G5501 AFQM 2 65 mm 60 m3/h 8.4 - 42 m3/h 2 - 150 °C
003G5502 AFQM 2 80 mm 80 m3/h 8 - 40 m3/h 2 - 150 °C
003G5503 AFQM 2 80 mm 80 m3/h 12 - 60 m3/h 2 - 150 °C
003G5504 AFQM 2 100 mm 160 m3/h 12.6 - 63 m3/h 2 - 150 °C
003G5505 AFQM 2 100 mm 160 m3/h 19 - 95 m3/h 2 - 150 °C
003G5506 AFQM 2 125 mm 250 m3/h 20 - 100 m3/h 2 - 150 °C
003G5507 AFQM 2 125 mm 250 m3/h 30 - 150 m3/h 2 - 150 °C
003G5508 AFQM 2 150 mm 380 m3/h 32 - 160 m3/h 2 - 150 °C
003G5509 AFQM 2 150 mm 380 m3/h 48 - 240 m3/h 2 - 150 °C
003G5510 AFQM 2 200 mm 650 m3/h 54 - 270 m3/h 2 - 150 °C
003G5511 AFQM 2 200 mm 650 m3/h 68 - 340 m3/h 2 - 150 °C
003G5512 AFQM 2 250 mm 800 m3/h 72 - 360 m3/h 2 - 150 °C
003G5513 AFQM 2 250 mm 800 m3/h 100 - 500 m3/h 2 - 150 °C
003G5514 AFQM 2 65 mm 60 m3/h 5.6 - 28 m3/h 2 - 150 °C
003G5515 AFQM 2 65 mm 60 m3/h 8.4 - 42 m3/h 2 - 150 °C
003G5516 AFQM 2 80 mm 80 m3/h 8 - 40 m3/h 2 - 150 °C
003G5517 AFQM 2 80 mm 80 m3/h 12 - 60 m3/h 2 - 150 °C
003G5518 AFQM 2 100 mm 160 m3/h 12 - 63 m3/h 2 - 150 °C
003G5519 AFQM 2 100 mm 160 m3/h 19 - 95 m3/h 2 - 150 °C
003G5520 AFQM 2 125 mm 250 m3/h 20 - 100 m3/h 2 - 150 °C
003G5521 AFQM 2 125 mm 250 m3/h 30 - 150 m3/h 2 - 150 °C
003G5522 AFQM 2 150 mm 380 m3/h 32 - 160 m3/h 2 - 150 °C
003G5523 AFQM 2 150 mm 380 m3/h 48 - 240 m3/h 2 - 150 °C
003G5524 AFQM 2 200 mm 650 m3/h 54 - 270 m3/h 2 - 150 °C
003G5525 AFQM 2 200 mm 650 m3/h 68 - 340 m3/h 2 - 150 °C
003G5526 AFQM 2 250 mm 800 m3/h 75 - 360 m3/h 2 - 150 °C
003G5527 AFQM 2 250 mm 800 m3/h 100 - 500 m3/h 2 - 150 °C
003G5528 AFQM 2 65 mm 60 m3/h 5.6 - 28 m3/h 2 - 150 °C
003G5529 AFQM 2 65 mm 60 m3/h 8.4 - 42 m3/h 2 - 150 °C
003G5530 AFQM 2 80 mm 80 m3/h 8 - 40 m3/h 2 - 150 °C
003G5531 AFQM 2 80 mm 80 m3/h 12 - 60 m3/h 2 - 150 °C
003G5532 AFQM 2 100 mm 160 m3/h 12.6 - 63 m3/h 2 - 150 °C
003G5533 AFQM 2 100 mm 160 m3/h 19 - 95 m3/h 2 - 150 °C
003G5534 AFQM 2 125 mm 250 m3/h 20 - 100 m3/h 2 - 150 °C
003G5535 AFQM 2 125 mm 250 m3/h 30 - 150 m3/h 2 - 150 °C
003G5536 AFQM 2 150 mm 380 m3/h 32 - 160 m3/h 2 - 150 °C
003G5537 AFQM 2 150 mm 380 m3/h 48 - 240 m3/h 2 - 150 °C
003G5538 AFQM 2 200 mm 650 m3/h 54 - 270 m3/h 2 - 150 °C
003G5539 AFQM 2 200 mm 650 m3/h 68 - 340 m3/h 2 - 150 °C
003G5540 AFQM 2 250 mm 800 m3/h 72 - 360 m3/h 2 - 150 °C
003G5541 AFQM 2 250 mm 800 m3/h 100 - 500 m3/h 2 - 150 °C
