Регулювальні елементи тиску після себе AFD


AFD/VFG2 (21) – це автоматичні регулятори тиску «після себе» (редуктори) прямої дії, які використовуються в першу чергу в системах централізованого теплопостачання. Клапан регулятору AFD закривається тоді, коли тиск в точці відбору імпульсу (тобто – після регулятору) – зростає. Регулятор AFD/VFG… складається із регулювального клапану VFG2, VFG21 або VFGS2, регулювального елементу AFD та однієї імпульсної трубки AF. Регулювальний елемент AFD в свою чергу складений з мембранного блоку з однією мембраною та налагоджувальної пружини, для налаштування необхідного для підтримання значення тиску.


Регулювальні клапани:

  • VFG2 – для води, ущільнення конусу (золотнику) метал/метал;
  • VFG21 – для води, ущільнення конусу (золотнику) пружне (EPDM);
  • VFGS2 – для водяної пари, ущільнення конусу (золотнику) метал/метал.

Основні характеристики:

  • Номінальний діаметр, DN: 15 … 250 мм;
  • Максимальна пропускна здатність, kvs: 4 … 400 м3/год;
  • Номінальний тиск, РN: 16, 25, 40 бар;
  • Діапазони налаштування Δps: 0,05-0,35 / 0,1-0,7 / 0,15-1,5 / 0,5-3,0 / 1,0-6,0 / 3,0-12,0 / 8,0 – 16,0 бар;
  • Регульоване середовище:
    • VFG2, VFG21 – підготовлена вода/водний розчин гліколю до 30 %, температурою 2 / 150 / 200 °С;
    • VFGS2 – водяна пара, підготовлена вода/водний розчин гліколю до 30 %, температурою 2…200 / 300 / 350 °С,
  • З’єднання: фланці;
  • Відповідають вимогам Директиви 97/23/ЕС.
«Обладнання, що працює під тиском».

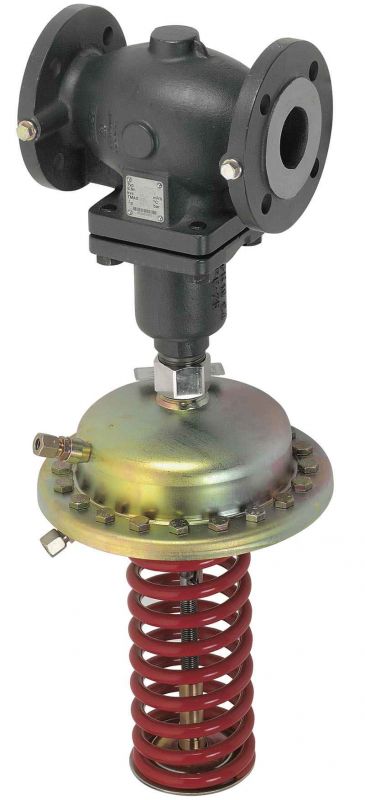

Зображення - AFD, Регулювальні елементи тиску після себе
reguliruyuschie-elementy-davleniya-posle-sebya-afd
Доступні для замовлення модифікації - AFD, Регулювальні елементи тиску після себе
Код замовлення Тип DN, мм kvs m3/h Диапазон
налаштування		 Tmax °C
003G1000 AFD 15-125 mm – 8 - 16 bar 2 - 150 °C
003G1001 AFD 15-125 mm – 3 - 12 bar 2 - 150 °C
003G1002 AFD 15-125 mm – 1 - 6 bar 2 - 150 °C
003G1003 AFD 15-250 mm – 0,5 - 3 bar 2 - 150 °C
003G1004 AFD 15-250 mm – 0,1 - 0,7 bar 2 - 150 °C
003G1005 AFD 15-250 mm – 0,15 - 1,5 bar 2 - 150 °C
003G1006 AFD 15-250 mm – 0,05 - 0,35 bar 2 - 150 °C
003G1041 AFD Oil – – 3 - 12 bar 2 - 150 °C
003G1042 AFD Oil – – 1 - 6 bar 2 - 150 °C
003G1043 AFD Oil – – 0.5 - 3 bar 2 - 150 °C
003G1413 AFD 150-250 mm – 1 - 6 bar 2 - 150 °C
003G1471 AFD Oil – – 0.1 - 0.7 bar 2 - 150 °C
003G1486 AFD Oil – – 0.2 - 1.5 bar 2 - 150 °C
