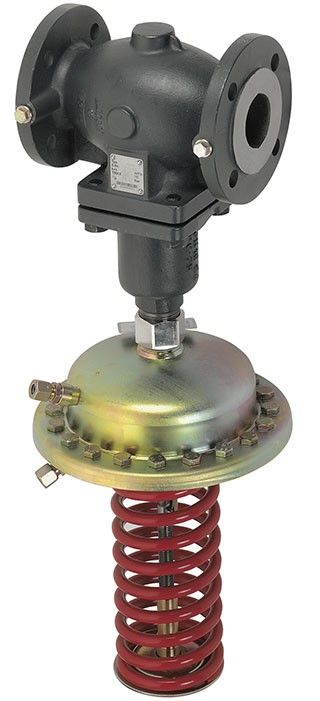

Регулирующие элементы давления после себя AFD


AFD/VFG2 (21) - это автоматические регуляторы давления «после себя» (редукторы) прямого действия, которые используются в первую очередь в системах централизованного теплоснабжения. Клапан регулятора AFD закрывается тогда, когда давление в точке отбора импульса (то есть - после регулятору) - растет. Регулятор AFD / VFG ... состоит из регулирующего клапана VFG2, VFG21 или VFGS2, регулирующего элемента AFD и одной импульсной трубки AF. Регулировочный элемент AFD в свою очередь составлен из мембранного блока с одной мембраной и отладочной пружины для настройки необходимого для поддержания значения давления.


Регулировочные клапаны:

  • VFG2 - для воды, уплотнения конуса (золотнике) металл/металл;
  • VFG21 - для воды, уплотнения конуса (золотнике) упругое (EPDM);
  • VFGS2 - для водяного пара, уплотнения конуса (золотнике) металл/металл.

Основные характеристики:

  • Номинальный диаметр, DN: 15 ... 250 мм;
  • Максимальная пропускная способность, kvs 4 ... 400 м3/час;
  • Номинальное давление, РN: 16, 25, 40 бар;
  • Диапазоны настройки Δps: 0,05-0,35 / 0,1-0,7 / 0,15-1,5 / 0,5-3,0 / 1,0-6,0 / 3,0-12 0 / 8,0 - 16,0 бар;
  • Регулируемое среда:
    • VFG2, VFG21 - подготовленная вода / водный раствор гликоля до 30%, температурой 2/150/200 °С;
    • VFGS2 - водяной пар, подготовленная вода / водный раствор гликоля до 30%, температурой 2 ... 200/300/350 °С,
  • Соединение: фланцы;
  • Отвечают требованиям Директивы 97/23/ЕС.
«Оборудование, работающее под давлением».

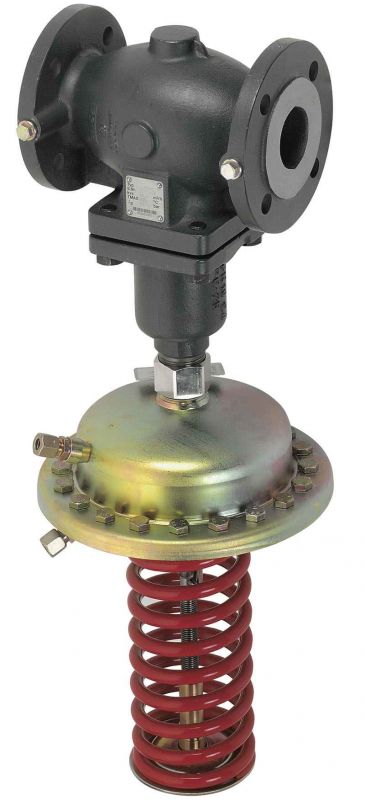

Изображения - AFD, Регулирующие элементы давления после себя
reguliruyuschie-elementy-davleniya-posle-sebya-afd
Доступные для заказа модификации - AFD, Регулирующие элементы давления после себя
Код заказа Тип DN, мм kvs m3/h Диапазон
настройки		 Tmax °C
003G1000 AFD 15-125 mm – 8 - 16 bar 2 - 150 °C
003G1001 AFD 15-125 mm – 3 - 12 bar 2 - 150 °C
003G1002 AFD 15-125 mm – 1 - 6 bar 2 - 150 °C
003G1003 AFD 15-250 mm – 0,5 - 3 bar 2 - 150 °C
003G1004 AFD 15-250 mm – 0,1 - 0,7 bar 2 - 150 °C
003G1005 AFD 15-250 mm – 0,15 - 1,5 bar 2 - 150 °C
003G1006 AFD 15-250 mm – 0,05 - 0,35 bar 2 - 150 °C
003G1041 AFD Oil – – 3 - 12 bar 2 - 150 °C
003G1042 AFD Oil – – 1 - 6 bar 2 - 150 °C
003G1043 AFD Oil – – 0.5 - 3 bar 2 - 150 °C
003G1413 AFD 150-250 mm – 1 - 6 bar 2 - 150 °C
003G1471 AFD Oil – – 0.1 - 0.7 bar 2 - 150 °C
003G1486 AFD Oil – – 0.2 - 1.5 bar 2 - 150 °C
