AHF 005: додаткові зовнішні фільтри гармонік


Додаткові фільтри гармонік AHF 005 призначені для роботи з інверторами частоти данської фірми Данфосс. З впровадженням у силову електромеханіку різних видів керуючої техніки (пристрій плавного пуску електродвигуна, перетворювачів, систем безперебійного живлення тощо) постало питання придушення гармонік та підвищення якості електроенергії. У 70-х роках минулого століття було розроблено принципи активних фільтрів нейтралізації спотворень синусоїди напруги.


Завдання та метод впровадження


Джерела змінного струму, від яких живляться електромотори, рідко мають форму синусоїди. На осцилографі можна відстежити піки та провали, які створюють перешкоди – паразитарні коливання, спричинені виникненням мережі нелінійних навантажень. Вони негативно впливають на двигун – призводять до нагрівання обмоток та кабелів. Особливо часто перешкоди виникають у малопотужних електродвигунах із частотними перетворювачами. Для їх придушення використовують різні моделі фільтрів.

Пристрій AHF 005 встановлюють між джерелом живлення та частотником. Вони знижують рівень спотворень, що повертаються до мережі живлення до 5%. Завдяки інтеграції до системи додаткових зовнішніх фільтрів гармонік від Данфосс вдається знизити ризик:

  • асиметрії, що відбивається на коректній роботі устаткування;
  • помилкового спрацьовування розподільної та захисної апаратури, у тому числі пристрої плавного пуску електродвигунів, пристроїв захисного відключення та ін.;
  • додаткових витрат на ремонт та обслуговування обладнання;
  • простою обладнання;
  • додаткового перевитрати споживаної енергії;
  • погіршення якості кінцевого продукту;
  • загрози персоналу та технологічному процесу.
Один пристрій можна використовувати з кількома інверторами. Простота пристосування дозволяє швидко впроваджувати їх у схему при модернізації, не витрачати кошти на його налаштування й обслуговування. Вони ефективні також за використання альтернативних джерел електроенергії, зокрема сонячних батарей і вітрогенераторів.


Технічні характеристики

Зниження гармонік відбувається різними способами – пасивним та активним. Зовнішні додаткові фільтри від Данфосс серії AHF 005 належати до пасивних груп. Вони налаштовані на певну частоту, близьку до частоти гармонік мережі живлення. Фільтри складаються з індукційних котушок та місткісних (конденсаторів) елементів. Технічні характеристики для різних моделей фільтрів дещо відрізняються:

Робочі діапазони

380 – 415 В

10 – 370 A

50/60 Гц

440 – 480 В

10 – 370 A

60 Гц

500 – 525 В

10 – 324 A

50 Гц

690В

43 – 370 A

50 Гц

Температура

+5°С до +40°С без зниження робочих характеристик

Здатність витримувати перенапругу

160% протягом 60 с, кожні 10 хвилин

Високий рівень захисту корпусу дозволяє застосовувати прилад в аномальних умовах робочої зони: колівання температури, високу вологість, запиленість, агресивні хімічні аерозолі, вібрації. Герметичний міцний корпус дозволяє монтувати схему за будь-яких умов без зниження її працездатності.

Крім простоти та надійності, фільтри мають і недолік - неможливість їх переналаштування в умовах параметрів мережі, що змінюються. Але спільне застосування частотників та фільтрів дозволяє усунути цей недолік. Часто використовують комплекс, складений з активних та пасивних модулів та інвертора частоти.


Особливості та переваги

Прилади AHF 005 мають такі переваги:
  • компактні розміри, що полегшують монтаж у обмеженому просторі;
  • високим КПД;
  • простотою установки;
  • відсутність необхідності налаштування приладу;
  • не потребує регулярного технічного обслуговування.
Пристрій можна кріпити до стіни, встановлювати у шафах або на підлозі стіни до стінки. Висока ефективність зовнішніх фільтрів гарантує точний підбір моделі в залежності від імпедансу мережі та якості електроенергії. Широкий асортимент продукції Данфосс допомагає підібрати модель, що повністю відповідає параметрам мережі.

Більшість частотних інверторів мають убудовані фільтри. Виносні повдавлювані гармоніки підвищують захисні властивості та КПД двигунів до 0,99.

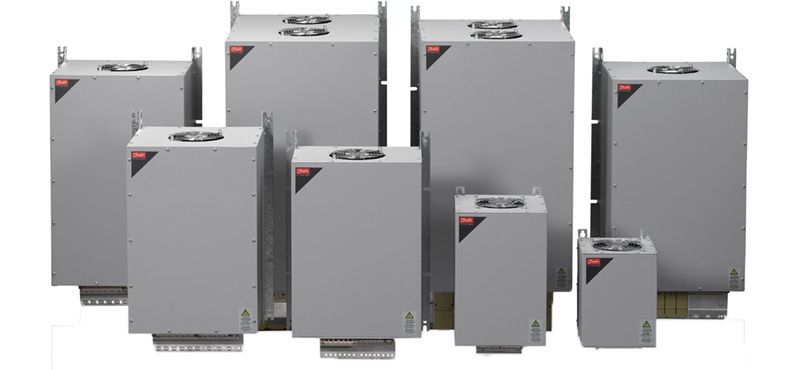

Зображення - AHF 005, Пасивні фільтри гармонік
ahf-005-passivnye-filtry-garmonik-10-480-a
Доступні для замовлення модифікації - AHF 005, Пасивні фільтри гармонік
Код замовлення Тип Напруга, А Габарити
130B1229 AHF-DB-010 10 А 322*190*205 mm
130B1231 AHF-DB-014 14 А 343*190*205 mm
130B1232 AHF-DB-022 22 А 455*232*248 mm
130B1233 AHF-DB-029 29 А 455*232*248 mm
130B1238 AHF-DB-034 34 А 593*378*248 mm
130B1239 AHF-DB-040 40 А 593*378*249 mm
130B1240 AHF-DB-055 55 А 593*378*249 mm
130B1241 AHF-DB-066 66 А 622*378*339 mm
130B1247 AHF-DB-082 82 А 622*378*339 mm
130B1248 AHF-DB-096 96 А 737*418*336 mm
130B1249 AHF-DB-133 133 А 737*418*336 mm
130B1250 AHF-DB-171 171 А 764*418*405 mm
130B1251 AHF-DB-204 204 А 764*418*405 mm
130B1258 AHF-DB-251 251 А 958*468*451 mm
130B1259 AHF-DB-304 304 А 958*468*451 mm
130B1260 AHF-DB-381 381 А 958*468*514 mm
130B1261 AHF-DB-480 480 А 958*468*514 mm
130B1752 AHF-DB-010-460-60-20-A 10 А 322x196x205 mm
130B1753 AHF-DB-014-460-60-20-A 14 А 322x196x205 mm
130B1754 AHF-DB-019-460-60-20-A 19 А 454x238x248 mm
130B1755 AHF-DB-025-460-60-20-A 25 А 454x238x248 mm
130B1756 AHF-DB-031-460-60-20-A 31 А 592x378x245 mm
130B1757 AHF-DB-036-460-60-20-A 36 A 592x378x245 mm
130B1758 AHF-DB-048-460-60-20-A 48 A 592x378x245 mm
130B1759 AHF-DB-060-460-60-20-A 60 A 621x378x338 mm
130B1760 AHF-DB-073-460-60-20-A 73 A 621x378x338 mm
130B1761 AHF-DB-095-460-60-20-A 95 A 736x418x333 mm
130B1762 AHF-DB-118-460-60-20-A 118 A 736x418x333 mm
130B1763 AHF-DB-154-460-60-20-A 154 A 764x418x405 mm
130B1764 AHF-DB-183-460-60-20-A 183 A 764x418x405 mm
130B1765 AHF-DB-231-460-60-20-A 231 A 957x468x451
130B1766 AHF-DB-291-460-60-20-A 291 A 957x468x451
130B1768 AHF-DB-355-460-60-20-A 355 A 957x468x451
130B1769 AHF-DB-436-460-60-20-A 436 A 957x468x451
130B2857 AHF-DB-010-380-60-20-A 10 А 322x196x205 mm
130B2858 AHF-DB-014-380-60-20-A 14 A 342x196x205 mm
130B2859 AHF-DB-022-380-60-20-A 22A 454x238x248 mm
130B2860 AHF-DB-029-380-60-20-A 29 A 454x238x248 mm
130B2861 AHF-DB-034-380-60-20-A 34 A 592x378x245 mm
130B2862 AHF-DB-040-380-60-20-A 40 A 592x378x245 mm
130B2863 AHF-DB-055-380-60-20-A 55 A 592x378x245 mm
130B2864 AHF-DB-066-380-60-20-A 66 A 621x378x338 mm
130B2865 AHF-DB-082-380-60-20-A 82 A 621x378x338 mm
130B2866 AHF-DB-096-380-60-20-A 96 A 736x418x333 mm
130B2867 AHF-DB-133-380-60-20-A 133 A 736x418x333 mm
130B2868 AHF-DB-171-380-60-20-A 171 A 764x418x405 mm
130B2869 AHF-DB-204-380-60-20-A 204 A 764x418x405 mm
130B2870 AHF-DB-251-380-60-20-A 251 A 957x468x451 mm
130B2871 AHF-DB-304-380-60-20-A 304 A 957x468x451 mm
130B2872 AHF-DB-381-380-60-20-A 381 A 957x468x515 mm
130B2873 AHF-DB-480-380-60-20-A 480 A 957x468x515 mm
130B3152 AHF-DB-325-400-50-20-A 325 A 957x468x515 mm
130B3156 AHF-DB-325-380-60-20-A 325 A 957x468x515 mm
130B3167 AHF-DB-380-460-60-20-A 380 A 957x468x515 mm
130B5088 AHF-DB-015-690-50-20-A 15 A 592x378x245 mm
130B5089 AHF-DB-020-690-50-20-A 20 A 592x378x245 mm
130B5090 AHF-DB-024-690-50-20-A 24 A 593x378x245 mm
130B5092 AHF-DB-029-690-50-20-A 29 A 621x378x338 mm
130B5125 AHF-DB-036-690-50-20-A 36 A 621x378x338 mm
130B5144 AHF-DB-050-690-50-20-A 50 A 736x418x333 mm
130B5168 AHF-DB-058-690-50-20-A 58 A 736x418x333 mm
130B5169 AHF-DB-077-690-50-20-A 77 A 764x418x405 mm
130B5170 AHF-DB-087-690-50-20-A 87 A 764x418x405 mm
130B5172 AHF-DB-109-690-50-20-A 109 A 764x418x405 mm
130B5195 AHF-DB-128-690-50-20-A 128 A 764x418x405 mm
130B5196 AHF-DB-155-690-50-20-A 155 A 957x468x451 mm
130B5197 AHF-DB-197-690-50-20-A 197 A 957x468x451 mm
130B5198 AHF-DB-240-690-50-20-A 240 A 957x468x451 mm
130B5199 AHF-DB-296-690-50-20-A 296 A 957x468x515 mm
130B5246 AHF-DB-015-600-60-20-A 15 A 592x378x245 mm
130B5247 AHF-DB-020-600-60-20-A 20 A 592x378x245 mm
130B5248 AHF-DB-024-600-60-20-A 24 A 593x378x245 mm
130B5249 AHF-DB-029-600-60-20-A 29 A 621x378x338 mm
130B5250 AHF-DB-036-600-60-20-A 36 A 621x378x338 mm
130B5251 AHF-DB-050-600-60-20-A 50 A 736x418x333 mm
130B5252 AHF-DB-058-600-60-20-A 58 A 736x418x333 mm
130B5253 AHF-DB-077-600-60-20-A 77 A 764x418x405 mm
130B5254 AHF-DB-087-600-60-20-A 87 A 764x418x405 mm
130B5255 AHF-DB-109-600-60-20-A 109 A 764x418x405 mm
130B5256 AHF-DB-128-600-60-20-A 128 A 764x418x405 mm
130B5257 AHF-DB-155-600-60-20-A 155 A 957x468x451 mm
130B5258 AHF-DB-197-600-60-20-A 197 A 957x468x451 mm
130B5259 AHF-DB-240-600-60-20-A 240 A 957x468x515 mm
130B5260 AHF-DB-296-600-60-20-A 296 A 957x468x515 mm
