Шкаф управления дымососом и вентиляторами
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Замовити продукцію: (096) 543-78-88
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Система управления дымососом и вентиляторами. Разработка под ключ.
Дымосос и вентилятор являются основными составляющими тягодутьевых установок (ТДУ), предназначенных для нагнетания, продувки и равномерного распределения воздуха для наиболее эффективного горения и выделения тепла в котельных установках и промышленных печах, работающих на природном газе и твёрдом топливе (дрова, уголь, торф), а также для отвода и удаления оставшихся продуктов горения (угарный газ, сажа, пепел). Для эффективной работы всех устройств котельной необходимо использовать большое количество датчиков, приборов защиты и автоматики, по этому их объединяют в одном корпусе в виде шкафа управления или делят на несколько щитов управления. Также существует вариант их объединяющий, к примеру датчики расположены недалеко от котла, вентилятора и дымососа, силовая автоматика тоже расположена недалеко, а контроллер с цифровой панелью и устройствами индикации работы, расположен в диспетчерской в виде пульта или шкафа управления. Их корпус выполнен из металлических листов. Класс защиты от твёрдых частиц и влаги должен быть не ниже IP 45.
Основные функции и технические характеристики шкафов управления ТДУ:
- Продувка и вентиляция топки перед началом розжига.
- Регулирование степени разрежения и давления воздуха в топке.
- Регулирование оборотов и плавного пуска электродвигателя при помощи частотного преобразователя, для экономичной работы и повышения срока эксплуатации.
- Возможность управлять одновременно нескольким устройствами (вентилятором, приводами заслонок и дымососом).
- Переключать электропитание (наличие системы АВР) между основной сетью и резервной (питание от блока АКБ через инвертор).
- Защита электродвигателей и электроприводов от перегрева обмотки и вращающихся частей (подшипники, вал), от повышенного и пониженного напряжения, короткого замыкания.
- Приборы, отвечающие за наиболее значимое оборудование, имеют двойное управление — автоматическое и ручное.
- Наличие светосигнальной и звуковой индикации для предупреждения об аварийных ситуациях, рабочих режимах и отключении работы.
Комплектация и места для монтажа ЩУ ДТУ
Комплектация оборудования зависит от потребляемой мощности, напряжения и количества самого оборудования. В случае размещения всего оборудования в одном корпусе, оно может быть разделено на несколько зон перегородками. Также оборудование делится на 2 основных вида:
- Оборудование КИП (контрольно-измерительные приборы) состоит в основном из датчиков автоматического и аналогового типа (датчики температуры топки и электродвигателей, оборотов, давления) контроллера с цифровым дисплеем и приборов индикации.
- Силовое и защитное оборудование состоит из: автоматических выключателей (вводного и групповых), рубильников, системы АВР, блоков питания, частотных преобразователей и преобразователей напряжения, электромагнитных пускателей, вольтметра, амперметра, реле контроля напряжения.
Монтаж происходит в открытом месте, имеющем свободный доступ со всех сторон или в специально оборудованной комнате. Обязательно после монтажа корпус шкафа должен быть заземлён. Запрещается устанавливать данное оборудование в местах с повышенным содержанием взрывоопасных веществ или газов, в местах с высокой вибрацией и открытым доступом открытых солнечных лучей. Внешняя температура не должна превышать +55 С⁰

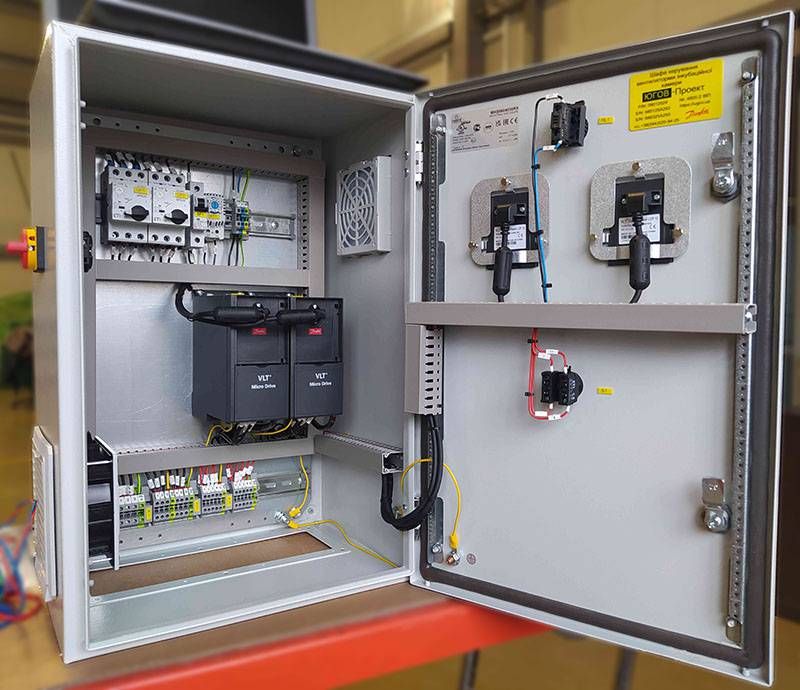

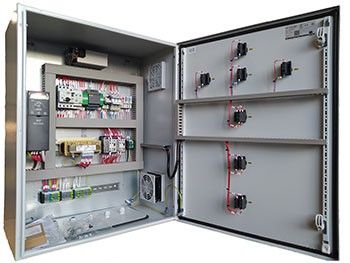

Изображения - Шкаф управления дымососом и вентиляторами
