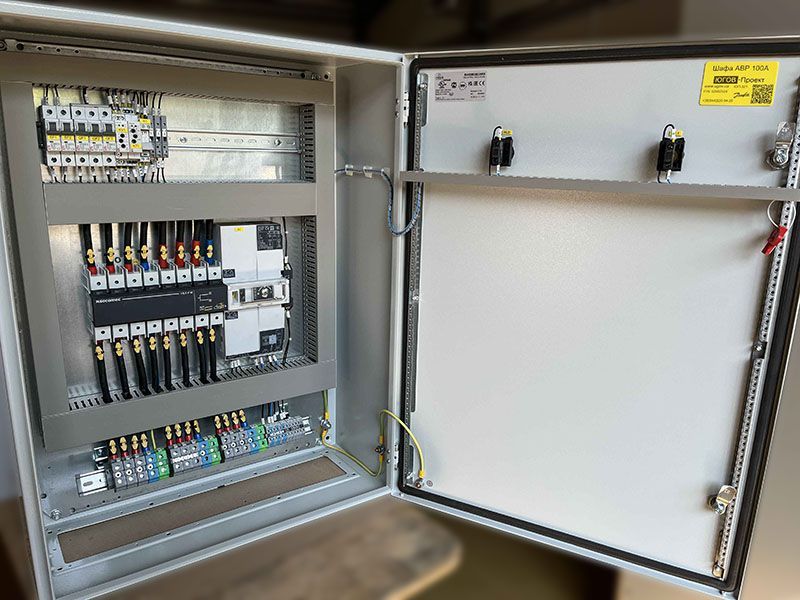

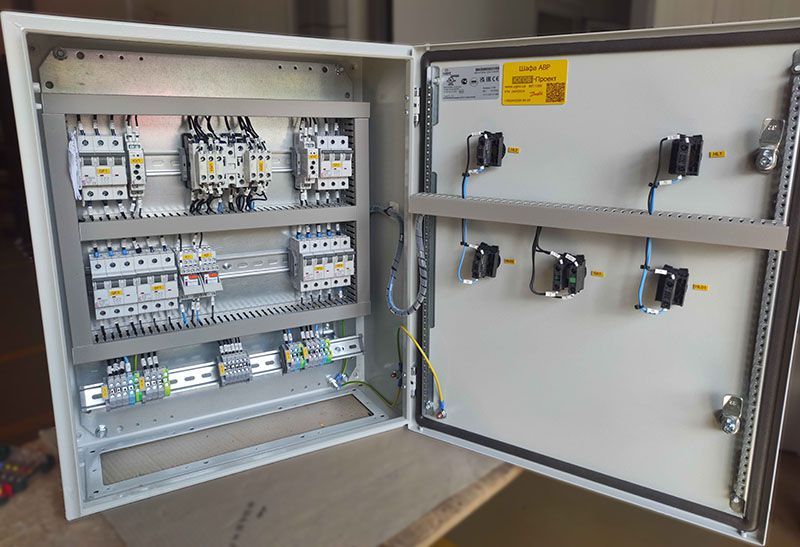

Блок автоматического ввода резерва (АВР) — Любая энергопотребляющая система на 100% не может быть защищена от внешних и внутренних воздействий, влияющих на ее стабильную работу. Чтобы обеспечить ее бесперебойное функционирование при проблемах с энергоснабжением, используются дополнительные независимые источники тока. АВР – управляющий блок, который переключает и распределяет энергию при отключении основных источников тока.


Что собой представляет АВР?


Устройство автоматического ввода резерва (АВР) – это совокупность блоков, объединенных в единую систему и состоящих из 2 частей:
  • логической, включающей реле, контроллер, который можно настраивать вручную или с помощью микропроцессора, панели для индикации и управления прибором.
  • коммуникационной.

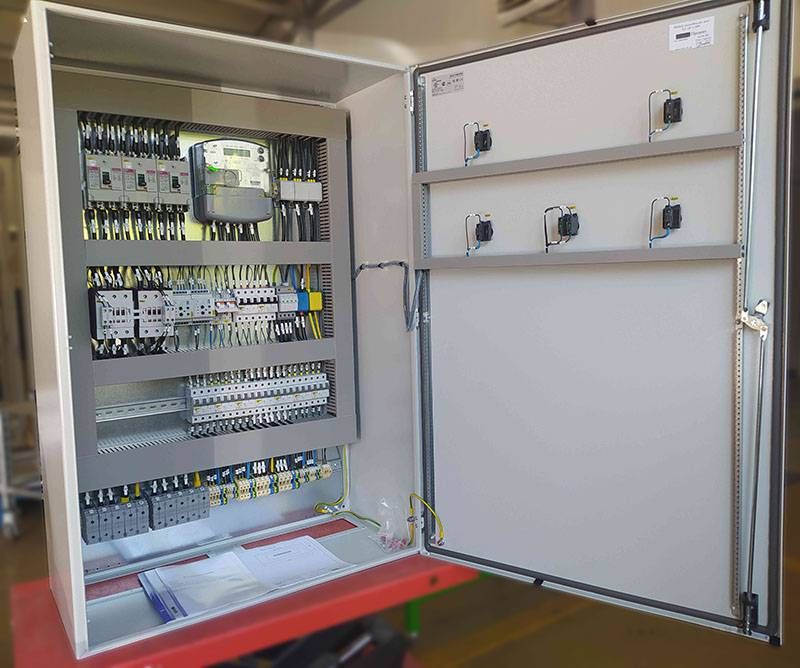

Распредустройство может иметь от 1 до 3-4 вводов. Один основной ввод (от которого работает устройство) и 1-3 дополнительных, подающих ток потребителю при отключении основного. От их количества зависит надежность питания нагрузки. Также большое значение имеет скорость переключения между источниками питания.


Классификация АВР

  • АВР классифицируются в зависимости от:
  • количества резервных источников питания;
  • типа сети – чаще всего это трехфазное питание, но встречаются модели и для однофазных сетей;
  • класс напряжения – блок может применяться в сетях с напряжением до и выше 1000 В;
  • мощности присоединенного потребителя;
  • времени срабатывания коммуникационной аппаратуры.

Типы схем работы



Автоматические устройства подразделяются на несколько типов, в зависимости от действия:

  1. Одностороннего – при отказе главного питающего ввода происходит переключение на резервный, а при восстановлении напряжения в основной сети блок переключает все обратно.
  2. Двухстороннего – в этом типе нет разделения на основной и резервный блок, так как они равнозначны, и от какой линии происходит запитывание системы не имеет значения.
  3. На 3 привода – в схеме с 3 фазами переключение происходит, например, на 2-й, если она неисправна или отмечается «перекос фазы», то на 3-й. Они могут не включать контроллера с отложенным запуском – т. е. все 3 ввода равнозначные и независимые. При включении в схему программируемого контроллера приводы могут иметь разное значение – 1 равнозначный и 2 аварийных или 2 равнозначных и 1 резерв.
  4. На 4 привода с каскадным пуском – когда аварийные линии питают генераторы высокой мощности, их одновременное включение приведет к скачку напряжения, поэтому их включают последовательно – каскадом.
  5. С восстановлением – при появлении напряжения в основном источнике тока он включается через определенный промежуток времени, а резервный отключается. Таким образом, небольшой промежуток времени оба работают параллельно. В случае, когда это недопустимо, вначале отключается резервный, а затем подключается восстановленный главный.
Автоматический ВР – необходимое устройство, обеспечивающее бесперебойное поступление энергии на потребляющие оборудование.
