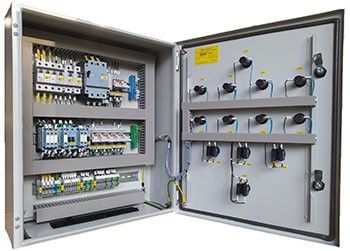

Шкаф управления вентиляцией

Шкаф управления вентиляцией
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Замовити продукцію: (096) 543-78-88
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.
Получить консультацию

Шкаф управления вентиляционным оборудованием


Частный и многоквартирный дом, общественные здания, заводы и предприятия должны быть оборудованы простыми, или сложными системами естественной и принудительной вентиляции. Автоматизированная принудительная вентиляция может работать гораздо эффективнее, особенно на больших площадях. Что бы организовать работу всех устройств и приборов, применяют 2 типа компоновки: щит управления системой вентиляции (ЩУВ) и шкаф управления вентиляцией (ШУВ). Первый вариант подходит для небольших помещений с несложными менее мощными устройствами (электродвигатели и электроприводы). Второй зависит от площади вентилирования, протяженности и количество этажей. Также оборудование может быть установлено в местах с ограниченным доступом: в шахте, на чердаке и нишах, а сама система может быть разделена и размещается в небольших щитках отдельно друг от друга, управление которыми сведено в один большой напольный шкаф с дополнительно снабженным блоком и пультом (стационарным или мобильным) дистанционного управления.


Основные функции и назначения ШУВ и ЩУВ

  • Контролирование работы каждого вентилятора, решётки и клапана подачи воздуха и других устройств отдельно;
  • Защита электродвигателей и электроприводов от перегрева обмотки, подшипников и вала, а также защита от повышенного напряжения и КЗ;
  • Применение специальных устройств (преобразователь частоты и др.) для плавного пуска и регулировки оборотов электродвигателя, что увеличивает его ресурс и экономит электроэнергию;
  • Создание и регулировка температурного режима в определённых помещениях;
  • Загрязнение воздушных фильтров и воздуховодов контролируется специальными датчиками со встроенной сигнализацией;
  • Управление каждой воздушной заслонкой и рекуператором в отдельности, а также их возможность обогрева при помощи электрических или водяных нагревателей;
  • Подключение дополнительных различных датчиков и индикации;
  • Программирование на работу в определенное время: день, неделя, месяц;
  • Наличие двойного управления — ручное и автоматическое.

Устройство, комплектация и сборка ШУВ и ЩУВ


Корпуса изготавливаются в основном из металла, но в некоторых случаях (малая площадь и простое маломощное оборудование) могут быть из пластика. Класс защиты от твёрдых частиц и влаги должен быть не ниже IP 45. По количеству и направлению работы, оборудование может быть разделенным (щитах) или совмещенным при помощи перегородок(шкафах). Также всё оборудование делится на 2 основных типа:
  • Оборудование КИП (контрольно-измерительные приборы) состоит в основном из различных датчиков (датчик, температур, давления, оборотов), контроллера с цифровым дисплеем и приборов индикации;
  • Силовое и защитное оборудование состоит из: автоматических выключателей (вводной и групповые), рубильников, системы АВР, блоков питания, частотных преобразователей и преобразователей напряжения, электромагнитных пускателей, амперметра, защитного цифрового вольтметра или реле контроля напряжения, различной релейной защиты и автоматики.
Сборка должна соответствовать всем правилам монтажа электрооборудования и электроустановок, проста и доступна для понимания любого человека, не связанного с электричеством. Каждый кабель, автоматический вводной и групповые выключатели должны быть промаркированы. Обязательно составлена таблица с обозначением каждой маркировки и названием устройства, а также прикреплена упрощенная схема со всеми подключениями.


Дополнительные ограничения для мест монтажа.


Нельзя монтировать такое оборудование в местах с повышенной опасностью контакта корпуса и проникновения внутрь агрессивных химических веществ, с повышенной взрывоопасностью, сильными вибрациями, зонах с повышенным электромагнитным и радиационным фоном и радиопомехами, местах с прямым попаданием солнечных лучей.
Изображения - Шкаф управления вентиляцией

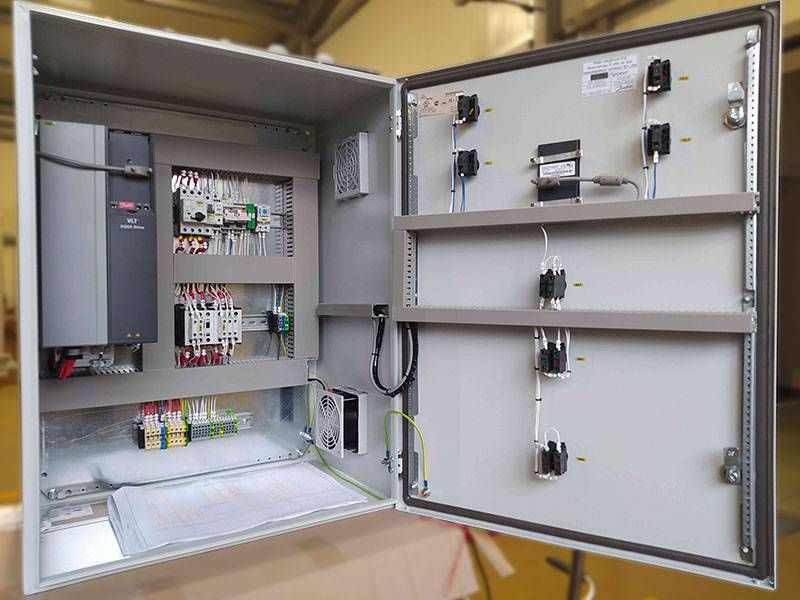

shafa-keruvannja-ventyljatsijnym-obladnannjam
