Шафа управління димовидаленням та вентилятором
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Замовити продукцію: (096) 543-78-88
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Система керування димососом та вентиляторами. Розробка під ключ.
Димосос і вентилятор є основними складовими тягодутьєвих установок (ТДУ), призначених для нагнітання, продування та рівномірного розподілу повітря для найбільш ефективного горіння та виділення тепла в котельних установках та промислових печах, що працюють на природному газі та твердому паливі (дрова, вугілля, торф), а також для відведення та видалення продуктів горіння, що залишилися (чадний газ, сажа, попіл). Для ефективної роботи всіх пристроїв котельні необхідно використовувати велику кількість датчиків, приладів захисту та автоматики, тому їх об'єднують в одному корпусі у вигляді шафи управління або поділяють на кілька щитів управління. Також існує варіант їх об'єднує, наприклад датчики розташовані неподалік котла, вентилятора і димососа, силова автоматика теж розташована неподалік, а контролер з цифровою панеллю і пристроями індикації роботи, розташований у диспетчерській у вигляді пульта або шафи управління. Їхній корпус виконаний з металевих листів. Клас захисту від твердих частинок і вологи повинен бути не нижче за IP 45.
Основні функції та технічні характеристики шаф управління ТДУ:
- Продування та вентиляція топки перед початком розпалювання.
- Регулює рівень розрідження та тиску повітря в топці.
- Регулює обороти та плавний запуск електродвигуна за допомогою частотного перетворювача, для економічної роботи та підвищення терміну експлуатації.
- Можливість керувати одночасно декількома пристроями (вентилятором, приводами заслінок та димососом).
- Перемикати електроживлення (наявність системи АВР) між основною мережею та резервною (живлення від блоку АКБ через інвертор).
- Захист електродвигунів і електроприводів від перегріву обмотки і частин (підшипники, вал), що обертаються, від підвищеної і зниженої напруги, короткого замикання.
- Прилади, що відповідають за найбільш значуще обладнання, мають подвійне керування - автоматичне та ручне.
- Наявність світлосигнальної та звукової індикації для попередження про аварійні ситуації, робочі режими та відключення роботи.
Комплектація та місця для монтажу ЩУ ДТУ
Комплектація обладнання залежить від споживаної потужності, напруги та кількості самого обладнання. У разі розміщення всього обладнання в одному корпусі воно може бути розділене на кілька зон перегородками. Також обладнання ділиться на 2 основні види:
- Обладнання КВП (контрольно-вимірювальні прилади) складається в основному з датчиків автоматичного та аналогового типу (датчики температури топки та електродвигунів, оборотів, тиску) контролера з цифровим дисплеєм та приладів індикації.
- Силове та захисне обладнання складається з: автоматичних вимикачів (ввідного та групових), рубильників, системи АВР, блоків живлення, частотних перетворювачів та перетворювачів напруги, електромагнітних пускачів, вольтметра, амперметра, реле контролю напруги.
Монтаж відбувається у відкритому місці, що має вільний доступ з усіх боків або у спеціально обладнаній кімнаті. Обов'язково після монтажу корпус шафи має бути заземлений. Забороняється встановлювати це обладнання у місцях з підвищеним вмістом вибухонебезпечних речовин або газів, у місцях з високою вібрацією та відкритим доступом відкритих сонячних променів. Зовнішня температура не повинна перевищувати +55 С⁰

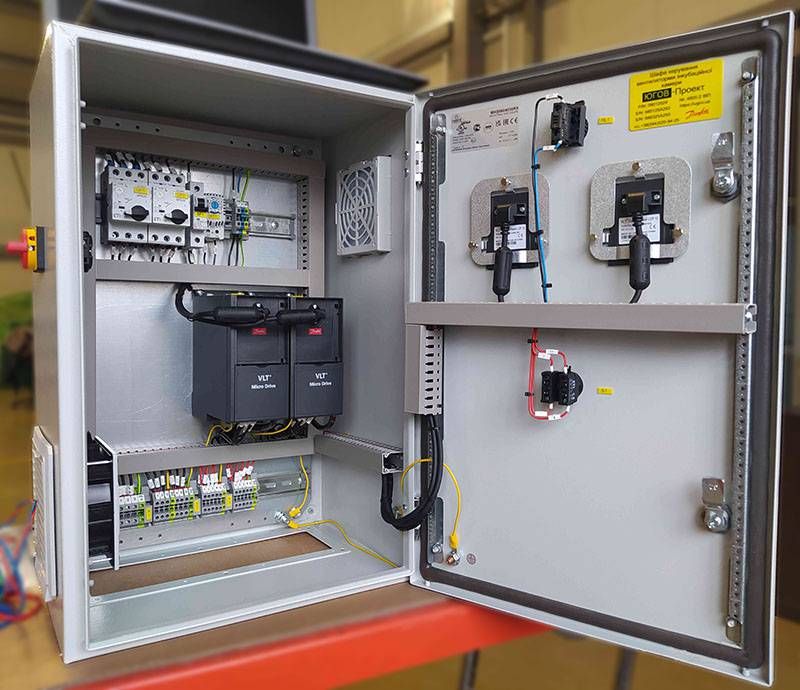

Зображення - Шафа управління димовидаленням та вентилятором
