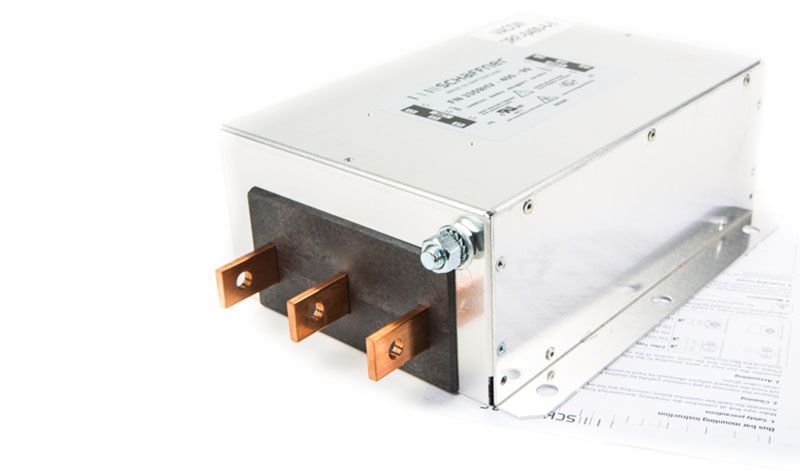

RFI-фильтр: фильтр радиопомех на входе

Преобразователи частоты постоянно расширяют диапазон использования в различных областях народного хозяйства и промышленности. Поэтому остро встает проблема нейтрализации помех, вызываемых ими. Принцип работы инверторов обуславливает возникновение помех, в том числе и в форме электромагнитных сигналов высокой частоты. Они «возвращаются» в сеть электроснабжения, негативно воздействуя на электронное оборудование, подключенное к ней.

Методы повышения помехоустойчивости

Чтобы увеличить резистентность электронных приборов и устройств, используют следующие методики:

снижение чувствительности узлов к радиопомехам;
подавление/уменьшение образования помех в результате функционирования инвертора.

Снижение генерирования искажений частотником достигается за счет:

рационального взаимоположения модулей устройства;
разделения управляющей и силовой части;
заземления;
экранирования модулей и т.д.

Но некоторые из перечисленных методик вызывают снижение коэффициента полезного действия. К примеру, чтобы снизить радиопомехи, появляющиеся при переключении биполярного транзистора (IGBT), необходимо увеличить интервал переключения. Это ведет к потерям:

динамическим;
КПД.

Снизить эти риски позволяет внедрение в схему входного фильтра электромагнитных флуктуаций. Его устанавливают перед инвертором. Некоторые модели частотников имеют встроенный «подавитель». В таком случае он представляет собой специфическую опцию. Но есть в ассортименте управляющих силовых устройств компании Danfoss и отдельные приборы, заключенные в цельнометаллический корпус, защищающий его от внешних и внутренних искажений, вредоносных сигналов.

С точки зрения волновых представлений эффект экранирования проявляется из-за многократного отражения электромагнитных волн от поверхности экрана и затухания их энергии в толще металлической оболочки устройства.

Цель и устройство RFI-фильтра

Устройство подавления радиопомех имеет такую конструкцию, которая позволяет пропускать сигналы рабочей частоты без ослабления и искажения, а выходящие за эти параметры импульсы нейтрализовать. Применение помехоподавляющих элементов позволяет:

минимизировать или полностью устранить паразитные генерации и побочные излучения;
снизить восприимчивость аппаратуры к внешним электромагнитным полям и импульсным сигналам;
устранить возможные каналы утечки информации.

Чаще всего подобные приспособления представляют собой пассивные RFI-фильтры, выполненные в герметичных металлических корпусах с качественным заземлением. Кроме того, кабель, с помощью которого происходит подключение частотника к электромотору, также производит радиопомехи. Чтобы их устранить, его изолируют. Если полного подавления не происходит, то на выходе монтируют синусоидальный фильтр.

Технические характеристики

Продукты компании Данфосс имеет компактный размер и минимальный вес. Некоторые изделия рассчитаны на:

диапазон рабочих частот – до 60 Гц;
номинальный ток – 7А;
мощность – 0.37-2.2 кВт;
диапазон температур – от -20 до +40°С.

Они бывают 1-, 3-хфазные и 3-хфазные с нулевым приводом.

Где применяются?

Для промышленных систем дополнительные устройства, как правило, не нужны – оборудование имеет собственные интегрированные подавители. Выносные устройства применяют для инверторов частоты, работающих на коммунальных объектах.

Модернизировать частотник с помощью дополнительного RFI-фильтра можно, если его мощность ≥110 кВт. Если ниже (<90 кВт), то провести усовершенствование таким методом нельзя.

Изображения - RFI-фильтр (фильтр радиопомех)

Доступные для заказа модификации - RFI-фильтр (фильтр радиопомех)

Код заказа	Тип	Ток, А	Габариты
141F1292	RFI-0031-5	31 A	–
141F1293	RFI-0042-6-0	42 A	–
141F1294	RFI-0061-5	61 A	–
141F1295	RFI-0100-6-0	100 A	–
141F1297	RFI-0130-5-0	130 A	–
141F1298	RFI-0150-5-0	150 A	–
141F1299	RFI-0180-6-0	180 A	–
141F1300	RFI-0250-5-0	250 A	–
141F1302	RFI-0320-5-0	320 A	–
141F1303	RFI-0400-5-0	400 A	–
141F1304	RFI-0400-6-0	400 A	–
141F1307	RFI-1000-5-0	1000 A	–
141F1308	RFI-1000-6-0	1000 A	–
181B0084	RFI-0600-5-0	600 A	–
181B0980	RFI-0012-5	–	–
181B4790	RFI-0600-6-0	600 A	–
