AHF 010, Пассивные фильтры гармоник
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Лановий Кирило: 098 469 96 87
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.

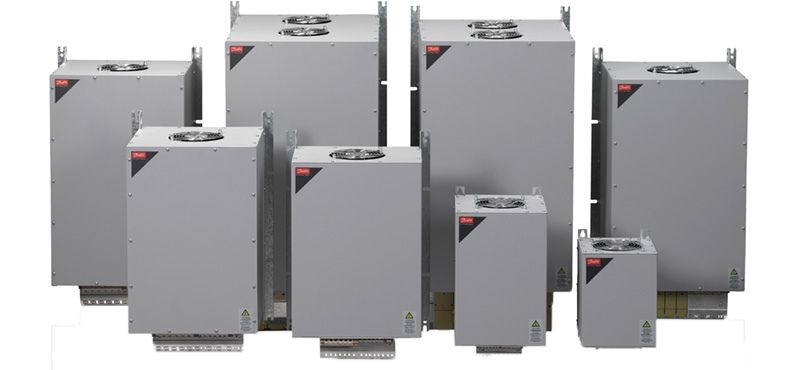

AHF 010: дополнительные внешние фильтры гармоник
Асинхронные двигатели имеют ряд преимуществ, которые позволяют их широко использовать в различных отраслях промышленности. Но они имеют и недостатки, которые исправляют с помощью интеграции в технологическую схему управляющих систем. В частности, инверторов частоты. Они являются одним из основных продуктов, на выпуске которых специализируется компания Данфосс (Дания). Их использование повышает экономичность и экологичность систем. Но качество электроэнергии негативно влияет на все звенья технологической сети. В результате образуются помехи частот, называемые гармониками. Для их устранения применяют фильтры гармоник, в частности модель AHF 010.
Что собой представляет устройство?

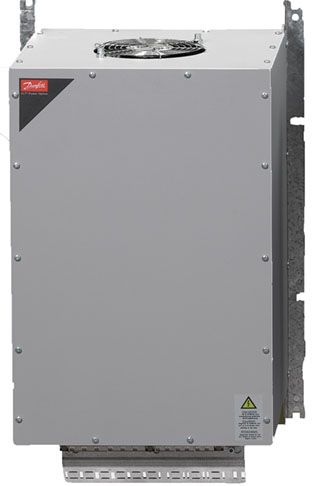

Внешний дополнительный фильтр гармоник AHF 010 является простым и надежным устройством пассивного типа. Оно состоит из резисторов и конденсаторов, заключенных в прочный корпус. Приспособление не нуждается в регулировке. Его сконструировали с учетом определенных характеристик. Оно подавляет гармоники определенной величины. Модель снижает уровень искажений, возвращающихся в сеть питания, до 10%. В этом и состоит отличие AHF 010 от AHF 005.
Подавление искажений определенной частоты приводит график тока к почти идеальной синусоиде, что позволяет снизить вероятность:
- пробоя и нагрева обмотки;
- повреждения изоляционных свойств кабеля;
- снижения качества электропитания;
- старения оборудования;
- износа подшипников ротора;
- остановки оборудования из-за его выхода из строя;
- дополнительных затрат на ремонт и обслуживание;
- повреждения питающей сети.
Пассивные фильтры обладают множеством преимуществ, основные из которых:
- простота монтажа;
- отсутствие необходимости в регулировке и настройке;
- надежность;
- эффективность;
- возможность быстрой модернизации технологии;
- доступной стоимости.
Но есть и большой минус – прибор нельзя перенастроить в соответствии с изменяющимися параметрами. Отсутствие гибкости системы требует детального изучения необходимых данных – свойств, в частности импеданса (электрического сопротивления) передаточного кабеля и качества потребляемой электроэнергии.
Пассивный способ «отсечения» высокочастотных колебаний происходит в установленном диапазоне, определенном техническими характеристиками устройства.
Технические характеристики
Свойства и характеристики дополнительных фильтров серии AHF:
Рабочие диапазоны |
Напряжение в сети (В) |
Ток в фильтре (А) |
Допустимые частоты |
380 – 415 |
10 – 480 |
50/60 Гц |
|
440 – 480 |
10 – 436 |
60 Гц |
|
500 – 690 |
15 – 395 |
50 Гц |
|
|
|
|
|
Температура |
+5°С до +40°С без снижения рабочих характеристик |
||
Способность выдерживать перенапряжение |
160% на протяжении 60 с, каждые 10 мин |
Прибор выпускают в корпусе со степенью защиты IP20. Можно заказать корпус IP21/NEMA. Высокая степень защиты способствует применению фильтра в достаточно сложных условиях рабочей зоны: при высокой влажности, колебаниях температурных показателей, вибрациях, запыленности, с агрессивными химическими аэрозолями.
Модельный ряд различается также по габаритам. Они имеют различный цвет корпуса, облегчающий монтаж в комплексы. Прибор легко устанавливается в шкаф, занимая минимум места. Также есть модели, которые фиксируют на стену или размещают на полу. Прибор не нуждается в дополнительном охлаждении, поэтому может устанавливаться вплотную к другим фильтрам.
Результат использования прибора
Устройство устанавливают между инвертором и источником питания, что позволяет устранить:
- асимметрии колебаний напряжения, негативно отражающейся на функционировании оборудования, объединенного в цепь;
- включение без риска аварии распределительной и защитной аппаратуры, в том числе устройства плавного пуска электродвигателей, приборов с защитным отключением и т.д.;
- затраты на ремонт и обслуживание оборудования;
- чрезмерный расход потребляемой энергии;
- длительные промежутки в работе оборудования, обусловленные ремонтом и модернизацией;
- снижение качества конечного продукта;
- риски безопасности персонала;
- нарушения технологического процесса.
Экономия средств, электроэнергии, повышение КПД системы до 99% делают устройство от Данфосс выгодным, а его приобретение – оправданным.
Документация для - AHF 010, Пассивные фильтры гармоник
Изображения - AHF 010, Пассивные фильтры гармоник
Доступные для заказа модификации - AHF 010, Пассивные фильтры гармоник
Код заказа | Тип | Ток, А | Габариты |
130B1027 | AHF-DA-010 | 10 А | 322*190*205 mm |
130B1058 | AHF-DA-014 | 14 А | 343*190*205 mm |
130B1059 | AHF-DA-022 | 22 А | 455*232*248 mm |
130B1089 | AHF-DA-029 | 29 А | 455*232*248 mm |
130B1094 | AHF-DA-034 | 34 А | 593*378*248 mm |
130B1111 | AHF-DA-040 | 40 А | 593*378*249 mm |
130B1176 | AHF-DA-055 | 55 А | 593*378*249 mm |
130B1180 | AHF-DA-066 | 66 А | 622*378*339 mm |
130B1201 | AHF-DA-082 | 82 А | 622*378*339 mm |
130B1204 | AHF-DA-096 | 96 А | 737*418*336 mm |
130B1207 | AHF-DA-133 | 133 А | 737*418*336 mm |
130B1213 | AHF-DA-171 | 171 А | 764*418*405 mm |
130B1214 | AHF-DA-204 | 204 А | 764*418*405 mm |
130B1215 | AHF-DA-251 | 251 А | 958*468*451 mm |
130B1216 | AHF-DA-304 | 304 А | 958*468*451 mm |
130B1217 | AHF-DA-381 | 381 А | 958*468*514 mm |
130B1228 | AHF-DA-480 | 480 А | 958*468*514 mm |
130B1482 | AHF-DA-010-460-60-20-A | 10 А | 322x196x205 mm |
130B1483 | AHF-DA-014-460-60-20-A | 14 A | 342x196x205 mm |
130B1484 | AHF-DA-019-460-60-20-A | 19 A | 434x238x248 mm |
130B1485 | AHF-DA-025-460-60-20-A | 25 A | 434x238x248 mm |
130B1486 | AHF-DA-031-460-60-20-A | 31 A | 592x378x245 mm |
130B1487 | AHF-DA-036-460-60-20-A | 36 A | 592x378x245 mm |
130B1488 | AHF 010 | 48 A | 592x378x245 mm |
130B1491 | AHF-DA-060-460-60-20-A | 60 A | 621x378x338 mm |
130B1492 | AHF-DA-073-460-60-20-A | 73 A | 621x378x338 mm |
130B1493 | AHF-DA-095-460-60-20-A | 95 A | 736x418x333 mm |
130B1494 | AHF-DA-118-460-60-20-A | 118 A | 736x418x333 mm |
130B1495 | AHF-DA-154-460-60-20-A | 154 A | 764x418x405 mm |
130B1496 | AHF-DA-183-460-60-20-A | 183 A | 764x418x405 mm |
130B1497 | AHF-DA-231-460-60-20-A | 231 A | 957x468x451 mm |
130B1498 | AHF-DA-291-460-60-20-A | 291 A | 957x468x451 mm |
130B1499 | AHF-DA-355-460-60-20-A | 355 A | 957x468x451 mm |
130B1751 | AHF-DA-436-460-60-20-A | 436 A | 957x468x515 mm |
130B2262 | AHF-DA-010-380-60-20-A | 10 А | 322x196x205 mm |
130B2265 | AHF-DA-014-380-60-20-A | 14 A | 322x196x205 mm |
130B2268 | AHF-DA-022-380-60-20-A | 22 A | 434x238x248 mm |
130B2294 | AHF-DA-029-380-60-20-A | 29 A | 434x238x248 mm |
130B2297 | AHF-DA-034-380-60-20-A | 34 A | 592x378x245 mm |
130B2303 | AHF-DA-040-380-60-20-A | 40 A | 592x378x245 mm |
130B2445 | AHF-DA-055-380-60-20-A | 55 A | 592x378x245 mm |
130B2459 | AHF-DA-066-380-60-20-A | 66 A | 621x378x338 mm |
130B2488 | AHF-DA-082-380-60-20-A | 82 A | 621x378x338 mm |
130B2489 | AHF-DA-096-380-60-20-A | 96 A | 736x418x333 mm |
130B2498 | AHF-DA-133-380-60-20-A | 133 A | 736x418x333 mm |
130B2499 | AHF-DA-171-380-60-20-A | 171 A | 764x418x405 mm |
130B2500 | AHF-DA-204-380-60-20-A | 204 A | 764x418x405 mm |
130B2700 | AHF-DA-251-380-60-20-A | 251 A | 957x468x451 mm |
130B2819 | AHF-DA-304-380-60-20-A | 304 A | 957x468x451 mm |
130B2855 | AHF-DA-381-380-60-20-A | 381 A | 957x468x451 mm |
130B2856 | AHF-DA-480-380-60-20-A | 480 A | 957x468x515 mm |
130B3136 | AHF-DA-325-400-50-20-A | 325 A | 957x468x451 mm |
130B3154 | AHF-DA-325-380-60-20-A | 325 A | 957x468x451 mm |
130B3165 | AHF-DA-380-460-60-20-A | 380 A | 957x468x451 mm |
130B5212 | AHF-DA-015-600-60-20-A | 15 A | 592x378x245 mm |
130B5213 | AHF-DA-020-600-60-20-A | 20 A | 592x378x245 mm |
130B5214 | AHF-DA-024-600-60-20-A | 24 A | 593x378x245 mm |
130B5215 | AHF-DA-029-600-60-20-A | 29 A | 621x378x338 mm |
130B5216 | AHF-DA-036-600-60-20-A | 36 A | 621x378x338 mm |
130B5217 | AHF-DA-050-600-60-20-A | 50 A | 736x418x333 mm |
130B5218 | AHF-DA-058-600-60-20-A | 58 A | 736x418x333 mm |
130B5219 | AHF-DA-077-600-60-20-A | 77 A | 764x418x405 mm |
130B5220 | AHF-DA-087-600-60-20-A | 87 A | 764x418x405 mm |
130B5221 | AHF-DA-109-600-60-20-A | 109 A | 764x418x405 mm |
130B5222 | AHF-DA-128-600-60-20-A | 128 A | 764x418x405 mm |
130B5223 | AHF-DA-155-600-60-20-A | 155 A | 957x468x451 mm |
130B5224 | AHF-DA-197-600-60-20-A | 197 A | 957x468x451 mm |
130B5225 | AHF-DA-240-600-60-20-A | 240 A | 957x468x451 mm |
130B5226 | AHF-DA-296-600-60-20-A | 296 A | 957x468x515 mm |
130B5227 | AHF-DA-366-600-60-20-A | 366 A | 957x468x515 mm |
130B5228 | AHF-DA-395-600-60-20-A | 395 A | 957x468x515 mm |
130B5280 | AHF-DA-015-690-50-20-A | 15 A | 592x378x245 mm |
130B5281 | AHF-DA-020-690-50-20-A | 20 A | 592x378x245 mm |
130B5282 | AHF-DA-024-690-50-20-A | 24 A | 593x378x245 mm |
130B5283 | AHF-DA-029-690-50-20-A | 29 A | 621x378x338 mm |
130B5284 | AHF-DA-036-690-50-20-A | 36 A | 621x378x338 mm |
130B5285 | AHF-DA-050-690-50-20-A | 50 A | 736x418x333 mm |
130B5286 | AHF-DA-058-690-50-20-A | 58 A | 736x418x333 mm |
130B5287 | AHF-DA-077-690-50-20-A | 77 A | 764x418x405 mm |
130B5288 | AHF-DA-087-690-50-20-A | 87 A | 764x418x405 mm |
130B5289 | AHF-DA-109-690-50-20-A | 109 A | 764x418x405 mm |
130B5290 | AHF-DA-128-690-50-20-A | 128 A | 764x418x405 mm |
130B5291 | AHF-DA-155-690-50-20-A | 155 A | 957x468x451 mm |
130B5292 | AHF-DA-197-690-50-20-A | 197 A | 957x468x451 mm |
130B5293 | AHF-DA-240-690-50-20-A | 240 A | 957x468x451 mm |
130B5294 | AHF-DA-296-690-50-20-A | 296 A | 957x468x515 mm |
130B5295 | AHF-DA-366-690-50-20-A | 366 A | 957x468x515 mm |
130B5296 | AHF-DA-395-690-50-20-A | 395 A | 957x468x515 mm |
