MCE 101,Тормозной резистор
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Лановий Кирило: 098 469 96 87
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.

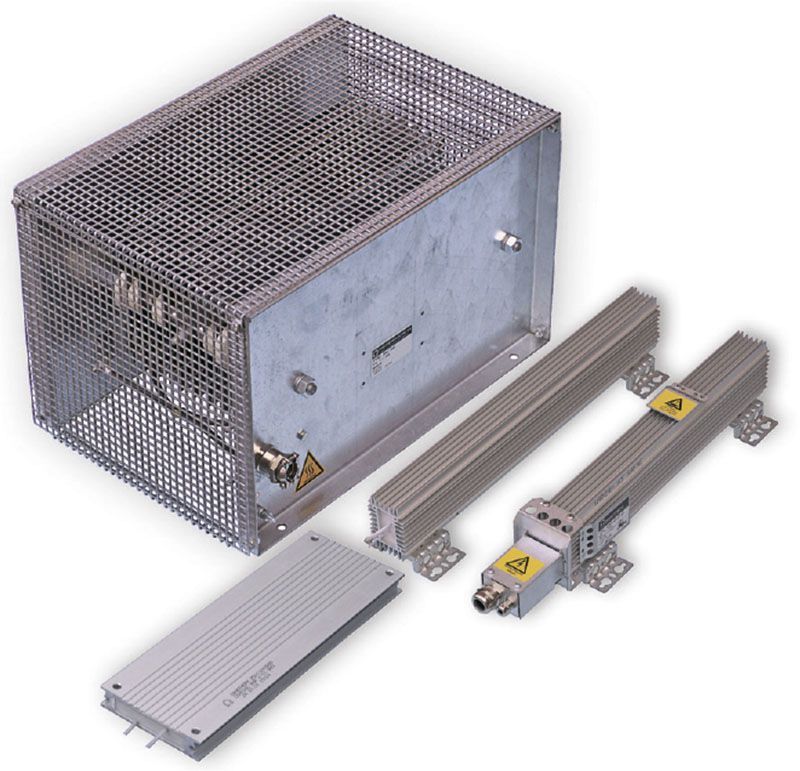

Тормозной резистор МСЕ 101 от компании Danfoss
Асинхронные двигатели используются в различных отраслях промышленности и народного хозяйства. Они получают электроэнергию от сети переменного тока. Чтобы устранить помехи, обусловленные перепадами напряжения, используют преобразователи частоты. Они расширили область применения асинхронных двигателей, но не смогли решить все задачи. Так, например, в системах, где необходимо часто останавливать/запускать мотор, включать реверсивный режим, для запуска применяют устройства плавного пуска электродвигателя. Тормозят ротор 2 способами.
Что такое «тормозной резистор»?
Торможение производят в 2 режимах:
- Выбега – когда при прекращении подачи электроэнергии ротор продолжает вращаться по инерции до полной остановки.
- Остановки с замедлением – пользователь устанавливает время на инверторе частоты. Оно может превышать время выбега или быть меньше его.
Чтобы быстро и точно остановить двигатель, используют тормозной резистор. Мощность, подаваемая от сети переменного тока, поглощается устройством и преобразуется в тепловую энергию, которая рассеивается. Прибор обеспечивает быстрый останов без перегрузки сети.
Принцип действия
Останавливаясь, двигатель переходит в режим генератора, возвращая мощность на частотный преобразователь. Но так как частотник не может обеспечить высокий тормозящий момент (всего 20-30%), то в системе может возникнуть перегрузка, и инвертор отключается – сработает защита. Чтобы этого не произошло, применяют реле торможения. Оно гасит избыточную энергию.
В высокоинерционных системах для обеспечения точного позиционирования ротора используют устройства торможения Brake Chopper. Компания Данфосс производит модель МСЕ 101. Устройство представляет собой электронный ключ, работающий на транзисторах IGBT в 2 режимах:
- включено – замкнуто;
- выключено – разомкнуто.
При достижении порогового значения сигнал открывает цепь, и ток проходит по резистору, рассеиваясь в виде тепла. Модель МСЕ 101 – это внешнее устройство, которое устанавливается в цепь между источником тока и преобразователем частоты.
Где применяются и как выбрать?
Приспособление необходимо для управления различными видами оборудования:
- лифты;
- краны;
- подъемники;
- центрифуги;
- конвейеры;
- тележки;
- рольганги и др.
Компания Данфосс выпускает различные модификации тормозных резисторов. Чтобы правильно выбрать модель, необходимо учитывать следующие технические характеристики:
- время торможения мотора – если устройство подбирают для механизмов с невысокими показателями инерции, то это 10% от номинала, а если инерция значительная, то 50%;
- по количеству фаз – для одно- и трехфазных;
- величину подаваемого напряжения;
- условия среды рабочей зоны – выбирают класс защиты корпуса;
- максимальную мощность, при которой сопротивление приспособления резко изменяется;
- минимальное значение напряжения, при котором реле включается;
- чувствительность прибора, значение напряжения, при котором он срабатывает при заданном параметре надежности;
- сопротивление во включенном состоянии;
- тип и режим функционирования двигателя.
Модели различаются по размерам, типу торможения, материалу корпуса. Для размещения прибора не требуется много места. Есть возможность выбора горизонтального (для конвейеров, тележек) и вертикального (лифты, подъемники, краны) торможения.
Корпус может быть цельным из алюминия или решетчатым. Устройство надежно защищено от влаги, пыли, химических аэрозолей. Отведение тепла происходит путем естественной конвенции воздуха. Термодатчики предупреждают перегрев системы.
Расчеты тормозного резистора
Расчет производят по формулам. В технической литературе, посвященной преобразовательной технике, в достаточно полной мере приведено описание методов расчета показателей, необходимых для выбора прибора.
Где:
- n1 – начальная скорость торможения;
- n2 – конечная скорость замедления;
- J – сумма моментов инерции ротора;
- t – запрограммированное время останова.
Мощность торможения определяют по следующей формуле:
Где:
- n1 – начальная скорость торможения;
- n2 – конечная скорость замедления;
- М – максимальное время останова ротора.
Таким образом рассчитывается мощность торможения:
Последний параметр и берется за основу при выборе их типа. Подбор модели по полученным данным осуществляется из таблицы на сайте производителя.
Преимущества
Индивидуальный подбор гарантирует:
- эффективность и бесперебойность работы всей системы;
- экономию электроэнергии;
- высокую степень защиты от короткого замыкания и повреждения механизмов системы;
- быстроту установки и минимальное время простоя;
- строгое соответствие ожидаемым результатам;
- экономическая выгода.
Устройство инверторов компании Данфосс предопределяет наличие в них дополнительных выходных зажимов, к которым посредством кабельных линий подключаются тормозные резисторы. Они подходят для частотников фирмы, что упрощает и облегчает монтаж, сокращает время модернизации и обслуживания.
Документация для - MCE 101,Тормозной резистор
Изображения - MCE 101,Тормозной резистор
Доступные для заказа модификации - MCE 101,Тормозной резистор
Код заказа | Тип | Мощность, кВт | Rrec, Om | Pbr, cont., кВт | Степень защиты |
175N2395 | BWG250430 | 100 W | 430 | – | IP 89 |
175N2396 | BWG250620 | 100 W | 620 | – | IP 90 |
175N2397 | BWG250830 | 100 W | 830 | – | IP 91 |
175N2398 | BWG500150 | 200 W | 150 | – | IP 92 |
175N2399 | BWG500210 | 200 W | 210 | – | IP 93 |
175N2400 | BWG500310 | 200 W | 310 | – | IP 94 |
175U0089 | BWD500060 | 200 W | 60 | – | IP 65 |
175U0090 | BWD600080 | 240 W | 80 | – | IP 65 |
175U0091 | BWD600072 | 240 W | 72 | – | IP 66 |
175U0982 | BWD500620 | 200 W | 620 | – | IP 67 |
175U0983 | BWD500430 | 200 W | 430 | – | IP 68 |
175U0984 | BWD500310 | 200 W | 310 | – | IP 69 |
175U0985 | BWD500300 | 200 W | 300 | – | IP 70 |
175U0986 | BWD500240 | 200 W | 240 | – | IP 71 |
175U0987 | BWD500210 | 200 W | 210 | – | IP 72 |
175U0988 | BWD500160 | 200 W | 160 | – | IP 73 |
175U0989 | BWD500150 | 200 W | 150 | – | IP 74 |
175U0990 | BWD500130 | 200 W | 130 | – | IP 75 |
175U0991 | BWD500100 | 200 W | 100 | – | IP 76 |
175U0992 | BWD500072 | 200 W | 72 | – | IP 77 |
175U0993 | BWD500050 | 200 W | 50 | – | IP 78 |
175U0994 | BWD500035 | 200 W | 35 | – | IP 79 |
175U0995 | BWD500027 | 200 W | 27 | – | IP 80 |
175U0996 | BWD500040 | 200 W | 40 | – | IP 81 |
175U1000 | BWD250830 | 100 W | 830 | – | IP 82 |
175U1001 | BWD250620 | 100 W | 620 | – | IP 83 |
175U1002 | BWD250430 | 100 W | 430 | – | IP 84 |
175U1003 | BWD250330 | 100 W | 330 | – | IP 85 |
175U1004 | BWD250220 | 100 W | 220 | – | IP 86 |
175U1005 | BWD250150 | 100 W | 150 | – | IP 87 |
175U1006 | BWD250100 | 100 W | 100 | – | IP 88 |
175U3001 | MCE101A850RP1 | 0,55 kW | 850 | 0,1 | IP 54 |
175U3002 | MCE101A630RP1 | 0,75 kW | 630 | 0,1 | IP 54 |
175U3004 | MCE101A410RP1 | 1,1 kW | 410 | 0,1 | IP 54 |
175U3007 | MCE101A270RP2 | 1,5 kW | 270 | 0,2 | IP 54 |
175U3008 | MCE101A200RP2 | 2,2 kW | 200 | 0,2 | IP 54 |
175U3027 | MCE101A80R0P570RE54 | 7,5 kW | 56 | 0,68 | IP 21 |
175U3028 | MCE101A56R0P680RE65 | 7,5 kW | 56 | 0,68 | IP 65 |
175U3034 | MCE101A38R0P1K13E21 | 11 kW | 38 | 1,13 | IP 21 |
175U3035 | MCE101A38R0P1K13E65 | 11 kW | 38 | 1,13 | IP 65 |
175U3039 | MCE101A28R0P1K40E21 | 15 kW | 28 | 1,4 | IP 21 |
175U3040 | MCE101A28R0P1K40E65 | 15 kW | 28 | 1,4 | IP 65 |
175U3047 | MCE101A22R0P1K70E21 | 18,5 kW | 22 | 1,7 | IP 21 |
175U3048 | MCE101A22R0P1K70E65 | 18,5 kW | 22 | 1,7 | IP 65 |
175U3049 | MCE101A19R0P2K20E21 | 22 kW | 19 | 2,2 | IP 21 |
175U3050 | MCE101A19R0P2K20E65 | 22 kW | 19 | 2,2 | IP 65 |
175U3055 | MCE101A14R0P2K80E21 | 30 kW | 14 | 2,8 | IP 21 |
175U3056 | MCE101A14R0P2K80E65 | 30 kW | 14 | 2,8 | IP 65 |
175U3061 | MCE101A12R0P3K20E21 | 37 kW | 12 | 3,2 | IP 21 |
175U3062 | MCE101A12R0P3K20E65 | 37 kW | 12 | 3,2 | IP 65 |
175U3065 | MCE101A9R50P4K20E21 | 45 kW | 9,5 | 4,2 | IP 21 |
175U3066 | MCE101A9R50P4K20E65 | 45 kW | 9,5 | 4,2 | IP 65 |
175U3070 | MCE101A7R00P5K50E21 | 55 kW | 7 | 5,5 | IP 21 |
175U3071 | MCE101A7R00P5K50E65 | 55 kW | 7 | 5,5 | IP 65 |
175U3079 | MCE101C4R70P9K00E | 90 kW | 4,7 | 9 | IP 20 |
175U3083 | MCE101C3R70P11K0E | 110 kW | 3,7 | 11 | IP 20 |
175U3084 | MCE101C3R30P13K0E | 132 kW | 3,3 | 13 | IP 20 |
175U3088 | MCE101C2R70P16K0E | 160 kW | 2,7 | 16 | IP 20 |
175U3091 | MCE101C2R10P20K0E | 200 kW | 2,1 | 20 | IP 20 |
175U3093 | MCE101C1R70P26K0E | 250 kW | 1,7 | 26 | IP 20 |
175U3097 | MCE101C1R30P32K0E | 315 kW | 1,3 | 32 | IP 20 |
175U3098 | MCE101C1R20P36K0E | 355 kW | 1,2 | 36 | IP 20 |
175U3099 | MCE101C1R10P42K0E | 400 kW | 1,1 | 42 | IP 20 |
175U3231 | MCE101C5R50P7K00E20 | 75 kW | 5,5 | 7 | IP 20 |
175U3300 | MCE101A145RP3 | 3 kW | 145 | 0,3 | IP 54 |
175U3335 | MCE101A110RP4 | 4 kW | 110 | 0,45 | IP 54 |
175U3336 | MCE101A80R0P5 | 5,5 kW | 80 | 0,57 | IP 54 |
175U3337 | MCE101A56R0P680RE54 | 7,5 kW | 56 | 0,68 | IP 54 |
175U3338 | MCE101A38R0P1K13E54 | 11 kW | 38 | 1,13 | IP 54 |
175U3339 | MCE101A28R0P1K40E54 | 15 kW | 28 | 1,4 | IP 54 |
175U3340 | MCE101A22R0P1K70E54 | 18,5 kW | 22 | 1,7 | IP 54 |
175U3341 | MCE101A14R0P2K80E54 | 30 kW | 14 | 2,8 | IP 54 |
175U3357 | MCE101A19R0P2K20E54 | 22 kW | 19 | 2,2 | IP 54 |
175U3359 | MCE101A12R0P3K20E54 | 37 kW | 12 | 3,2 | IP 54 |
175U3449 | MCE101A110RP450RE65 | 4 kW | 110 | 0,45 | IP 65 |
175U3450 | MCE101A110RP4 | 4 kW | 110 | 0,45 | IP 21 |
175U3451 | MCE101A80R0P570RE65 | 5,5 kW | 80 | 0,57 | IP 65 |
175U3452 | MCE101A80R0P5 | 5,5 kW | 80 | 0,57 | IP 21 |
Другие товары с категории:
-
MCE 102,Тормозной резистор
Тормозные резисторы Danfoss -
BRR, Тормозные резисторы
Тормозные резисторы Danfoss
