Автоматический балансировочный клапан ASV-P (DN 15-40)


Любая система отопления включает несколько батарей. Их температура нагрева обусловлена удаленностью от источника нагрева рабочей среды. Чем ближе к нему располагается радиатор, тем он горячее. Для поддержания комфортного микроклимата во всех помещениях, где расположены батареи радиаторов, в систему устанавливают специальные балансировочные клапаны. Модель ASV-P, разработанная компанией Danfoss, используется в домашней сети.


Краткое описание


Автоматический балансировочный клапан – это приспособление со встроенным регулятором разницы давления, сочетающее в себе две главные функции:
  • стабилизацию расхода:
  • поддержание заданного перепада давления.
Регулятор перепада давления поддерживает постоянный перепад на регулирующем клапане вне зависимости от изменения параметров в системе, что приводит к ограничению расхода теплоносителя. Благодаря такой конструкции клапан обеспечивает всережимную плавность регулирования. Неправильная балансировка может привести к неэффективному использованию ресурсов, недостаточному или избыточному отоплению, а также негативно сказаться на экологической обстановке.

Клапан имеет простое устройство, обеспечивающее надежность, эффективность, долговременность бесперебойной его работы. Модель ASV-P состоит из:
  • запорной рукоятки;
  • запорного шпинделя;
  • пружины;
  • штуцера для подключения импульсной трубки;
  • мембранного блока;
  • регулирующей диафрагмы;
  • разгруженного по давлению конуса клапана;
  • корпуса клапана;
  • седла клапана.
Данный прибор используют не только в системах отопления, но и в вентиляции, кондиционировании.


Механизм действия


По импульсной трубке рабочая среда подается сверху на диафрагму клапана под высоким давлением. Из обратного трубопровода через конус клапана на нижнюю часть диафрагмы рабочая среда оказывает пониженное
давление. Диафрагма соединена с пружиной настройки, которая давит на нее с усилием 0,1 бар (10 кПа).

Перепад давления (усилие пружины) можно изменить, установив пружины на 20 или 30 кПа. Сделать это можно, не отключая систему, под давлением. Клапан применяется в комплекте с ASV-I или ASV-M, установленными на подающем трубопроводе.


Характеристики устройства


Клапан ASV-P применяется в двухтрубных системах и имеет внутреннюю резьбу, что облегчает установку. Латунный корпус дешев в производстве, практически не подвергается коррозии, долговечен и имеет малый вес.

Устройство характеризуется:
  • рабочим давлением (max) – 16 бар;
  • перепадом давления на клапане – 10-150 кПа;
  • диапазоном настройки – 0,1 бар;
  • температурой рабочей среды – (min) -20°C, (max) +120°С;
  • пропускной способностью – 1,6 м3/ч.
Пружина настройки выполнена из прочного материала – нержавеющей стали.


Эффекты использования устройства


Применение балансировочного клапана ASV-P от Danfoss позволяет:
  • производить автоматическую балансировку гидравлического режима теплосети;
  • сократить затраты на топливо;
  • уменьшить потери тепловой энергии;
  • снизить расход электроэнергии на перекачку теплоносителя;
  • обеспечить рациональную загрузку систем теплопотребления.
Семейство включает модели с разными модификациями, что позволяет точно управлять потоком воды или газа в системе отопления и сохранять заданные значения балансировки даже при изменении условий эксплуатации. Балансировочный клапан необходим для поддержания эффективности, экономичности и функциональности отопительной магистрали.

Изображения - ASV-P, Автоматический балансировочный клапан с внутренней резьбой

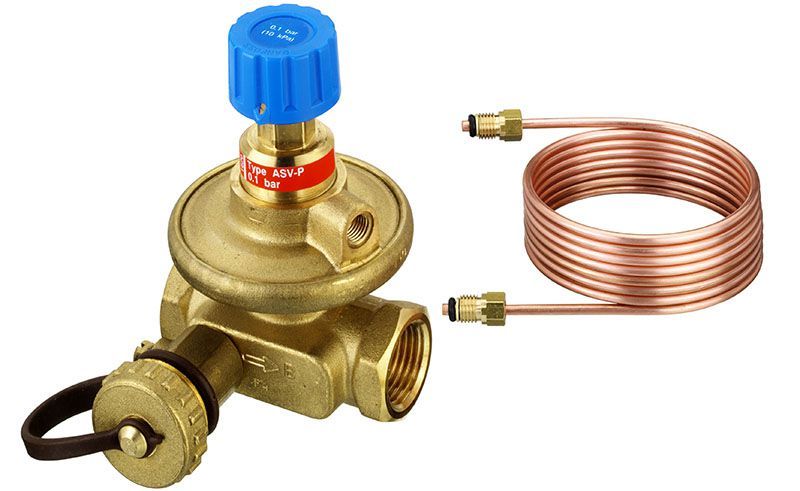

asv-p-avtomaticheskij-balansirovochnyj-klapan

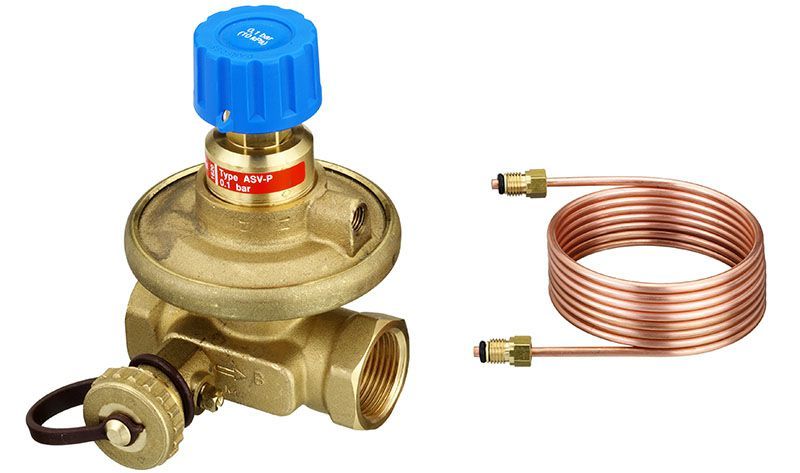

asv-p-15-16-kvs

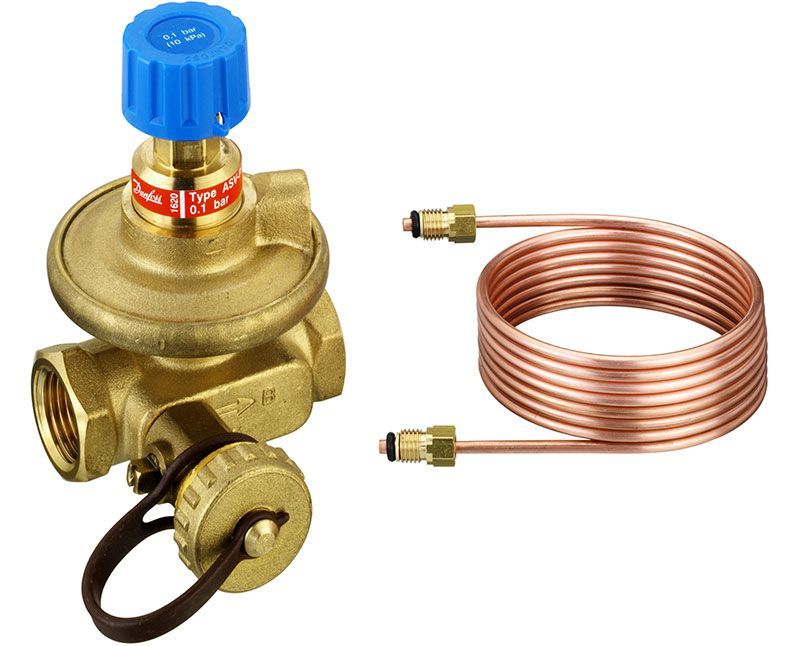

asv-p-avtomaticheskij-balansirovochnyj-klapan-s-vnutrennej-rezboj

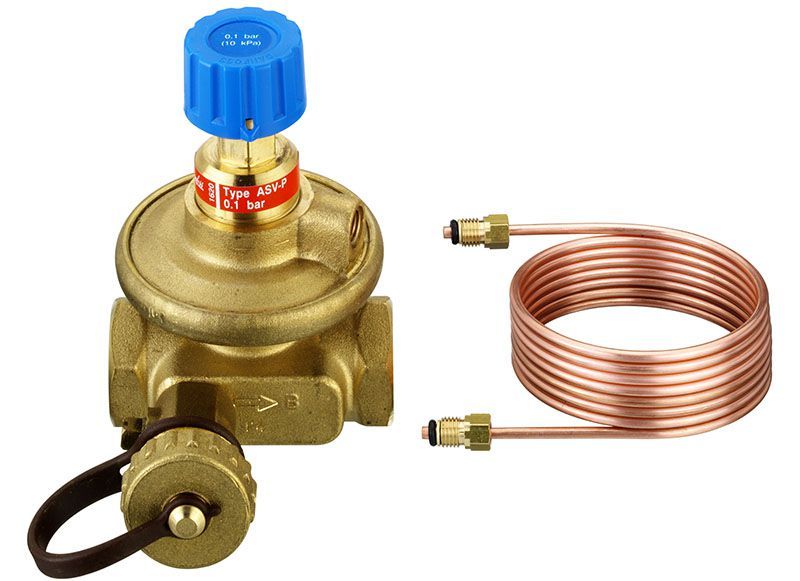

klapany-asv-p-eto-avtomaticheskie-balansirovochnye-klapany-s-fiksirovannoj-nastrojkoj
Доступные для заказа модификации - ASV-P, Автоматический балансировочный клапан с внутренней резьбой
Код заказа Тип Kvs, м3/h Присоединение корпуса клапана Диапазон настройки Размер клапана
003L7621 ASV-P 15 1,6 m3/h Rp 1/2 0,1 bar DN 15
003L7622 ASV-P 20 2,5 m3/h Rp 3/4 0,1 bar DN 20
003L7623 ASV-P 25 5 m3/h Rp 1 0,1 bar DN 25
003L7624 ASV-P 32 6,3 m3/h Rp 1 1/4 0,1 bar DN 32
003L7625 ASV-P 40 10 m3/h Rp 1 1/2 0,1 bar DN 40
003L7626 ASV-P 15 1.6 m3/h - 0,1 bar DN 15
003L7627 ASV-P 20 2,5 m3/h - 0,1 bar DN 20
003L7628 ASV-P 25 4 m3/h - 0,1 bar DN 25
003L7629 ASV-P 32 6,3 m3/h - 0,1 bar DN 32
003L7630 ASV-P 40 10 m3/h - 0,1 bar DN 40
