Теплообмінники XB61H-1, XB61L-1, XB61M-1


Теплообмінник пластинчастий типу XB61H-1, XB61L-1, XB61M-1 є паяним теплообмінним апаратом поверхневого типу, який призначений для передачі теплової енергії від одного теплоносія до іншого в системах опалення, гарячого водопостачання, вентиляції та кондиціювання повітря. Теплообмінники пластинчасті паяні виготовляються із теплообмінних пластин різного розміру.


Опис та робота


Пристрій XB61 складається з пакету рифлених тонкостінних пластин з нержавіючої сталі, спаяних між собою за допомогою мідного припою або припою з нержавіючої сталі. Пакет пластин розміщено між двома торцевими пластинами. Порожнини міжпластинчастих каналів з'єднані колекторами і далі – з патрубками для входу та виходу робочих середовищ. XB служить для передачі тепла від теплоносія з більшою температурою до теплоносія з меншою температурою шляхом теплопередачі через поверхні пластин, що дозволяє уникнути перемішування потоків теплоносіїв один з одним. Через патрубки теплообмінника надходять робочі середовища (теплоносії), які беруть участь у процесі теплопередачі. Ефективний теплообмін забезпечується високою турбулентністю потоку в каналах між пластинами та протиточною схемою руху теплоносіїв (пластини розташовані таким чином, що теплоносій рухається у протилежних напрямках).

Удосконалений профіль пластин XB61 є поверхнею з поглибленнями у вигляді лунок. Мікропластинчасті типу XB61 характеризуються високою ефективністю теплообміну при невеликій вазі, малих габаритних розмірах та невеликих втратах тиску. Мікропластинчасті теплообмінники XB61 характеризуються високою механічною міцністю. Залежно від потреб може бути обраний один із трьох типів профілів пластин: L, M, H.
Зображення - XB61, Паяні теплообмінники

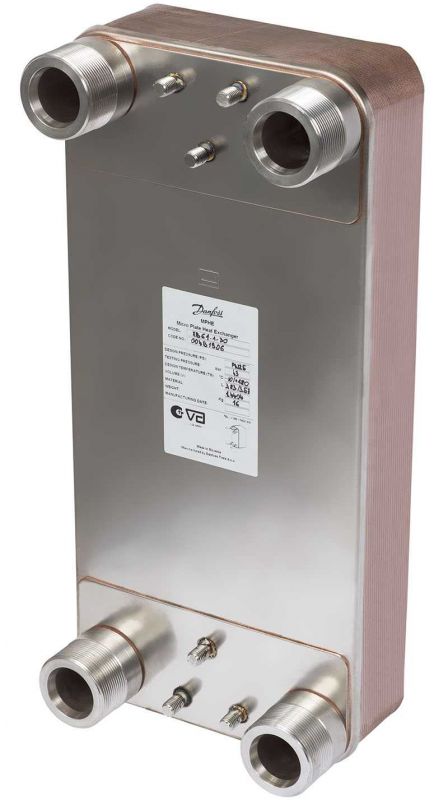

teploobmenniki-xb61h-1-xb61l-1-xb61m-1
teploobmennik-plastinchatyj-tipa-xb61
Доступні для замовлення модифікації - XB61, Паяні теплообмінники
Код замовлення Тип Максимльний роб. тиск З'єднання Довжина з'єднання К-сть пластин Робоча температура
004B1906 XB61L-1-30 25 bar G 2 52 mm 30 -10 - 180 °C
004B1907 XB61L-1-36 25 bar G 2 52 mm 36 -10 - 180 °C
004B1908 XB61L-1-40 25 bar G 2 52 mm 40 -10 - 180 °C
004B1909 XB61L-1-50 25 bar G 2 52 mm 50 -10 - 180 °C
004B1910 XB61L-1-60 25 bar G 2 52 mm 60 -10 - 180 °C
004B1911 XB61L-1-70 25 bar G 2 52 mm 70 -10 - 180 °C
004B1912 XB61L-1-80 25 bar G 2 52 mm 80 -10 - 180 °C
004B1913 XB61M-1-30 25 bar G 2 52 mm 30 -10 - 180 °C
004B1914 XB61M-1-36 25 bar G 2 52 mm 36 -10 - 180 °C
004B1915 XB61M-1-40 25 bar G 2 52 mm 40 -10 - 180 °C
004B1916 XB61M-1-50 25 bar G 2 52 mm 50 -10 - 180 °C
004B1917 XB61M-1-60 25 bar G 2 52 mm 60 -10 - 180 °C
004B1918 XB61M-1-70 25 bar G 2 52 mm 70 -10 - 180 °C
004B1919 XB61M-1-80 25 bar G 2 52 mm 80 -10 - 180 °C
004B1925 XB61H-1-30 25 bar G 2 52 mm 30 -10 - 180 °C
004B1926 XB61H-1-36 25 bar G 2 52 mm 36 -10 - 180 °C
004B1927 XB61H-1-40 25 bar G 2 52 mm 40 -10 - 180 °C
004B1928 XB61H-1-50 25 bar G 2 52 mm 50 -10 - 180 °C
004B1929 XB61H-1-60 25 bar G 2 52 mm 60 -10 - 180 °C
004B1930 XB61H-1-70 25 bar G 2 52 mm 70 -10 - 180 °C
004B1931 XB61H-1-80 25 bar G 2 52 mm 80 -10 - 180 °C
004B3436 XB61H-1-90 25 bar G 2 52 mm 90 -10 - 180 °C
004B3437 XB61H-1-100 25 bar G 2 52 mm 100 -10 - 180 °C
004B3438 XB61H-1-110 25 bar G 2 52 mm 110 -10 - 180 °C
004B3439 XB61H-1-120 25 bar G 2 52 mm 120 -10 - 180 °C
004B3440 XB61H-1-140 25 bar G 2 52 mm 140 -10 - 180 °C
004B3441 XB61H-1-160 25 bar G 2 52 mm 160 -10 - 180 °C
004B3442 XB61H-1-180 25 bar G 2 52 mm 180 -10 - 180 °C
004B3443 XB61H-1-200 25 bar G 2 52 mm 200 -10 - 180 °C
004B3444 XB61M-1-90 25 bar G 2 52 mm 90 -10 - 180 °C
004B3445 XB61M-1-100 25 bar G 2 52 mm 100 -10 - 180 °C
004B3446 XB61M-1-110 25 bar G 2 52 mm 110 -10 - 180 °C
004B3447 XB61M-1-120 25 bar G 2 52 mm 120 -10 - 180 °C
004B3448 XB61M-1-140 25 bar G 2 52 mm 140 -10 - 180 °C
004B3449 XB61M-1-160 25 bar G 2 52 mm 160 -10 - 180 °C
004B3450 XB61M-1-180 25 bar G 2 52 mm 180 -10 - 180 °C
004B3451 XB61M-1-200 25 bar G 2 52 mm 200 -10 - 180 °C
004B3452 XB61L-1-90 25 bar G 2 52 mm 90 -10 - 180 °C
004B3453 XB61L-1-100 25 bar G 2 52 mm 100 -10 - 180 °C
004B3454 XB61L-1-110 25 bar G 2 52 mm 110 -10 - 180 °C
004B3455 XB61L-1-120 25 bar G 2 52 mm 120 -10 - 180 °C
004B3456 XB61L-1-140 25 bar G 2 52 mm 140 -10 - 180 °C
004B3457 XB61L-1-160 25 bar G 2 52 mm 160 -10 - 180 °C
004B3458 XB61-1-180 25 bar G 2 52 mm 180 -10 - 180 °C
004B3459 XB61L-1-200 25 bar G 2 52 mm 200 -10 - 180 °C
