XB61, Паяные теплообменники
Актуальные цены и наличие на складе уточняйте у менеджера по продаже:
Максим Гох: 068 957 0213
Правильно подобрать модель и параметры устройства для корректной работы помогут профессиональные консультанты нашей компании.

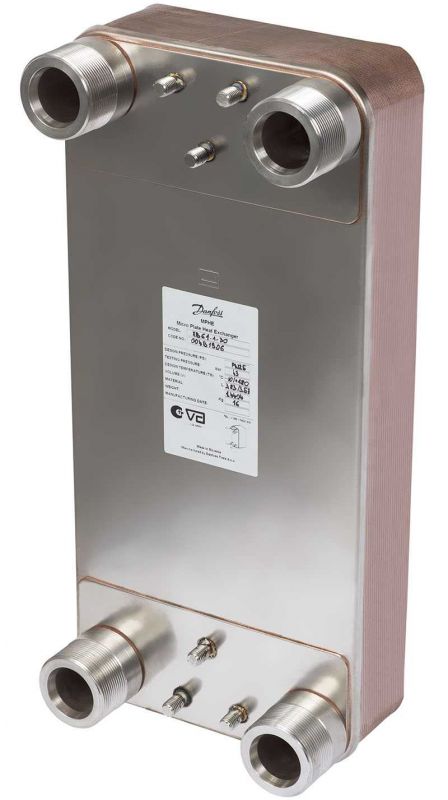

Теплообменники XB61H-1, XB61L-1, XB61M-1

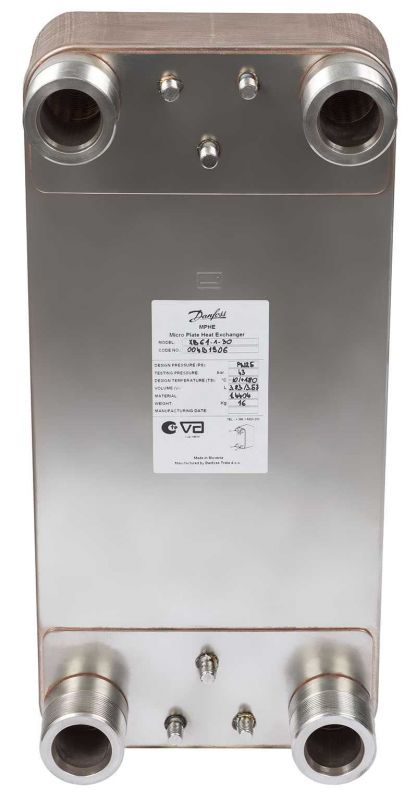

Теплообменник пластинчатый типа XB61H-1, XB61L-1, XB61M-1 представляет собой паяный теплообменный аппарат поверхностного типа, который предназначен для передачи тепловой энергии от одного теплоносителя к другому в системах отопления, горячего водоснабжения, вентиляции и кондиционирования воздуха. Теплообменники пластинчатые паяные изготавливаются из теплообменных пластин различного размера.
Описание и работа
Устройство изделия XB61 состоит из пакета рифленых тонкостенных пластин из нержавеющей стали, спаянных между собой с помощью медного припоя или припоя из нержавеющей стали. Пакет пластин размещен между двумя торцевыми пластинами. Полости межпластинчатых каналов соединены коллекторами и далее – с патрубками для входа и выхода рабочих сред. ТО XB служит для передачи тепла от теплоносителя с большей температурой к теплоносителю с меньшей температурой путем теплопередачи через поверхности пластин, что позволяет избежать перемешивания потоков теплоносителей друг с другом. Через патрубки теплообменника поступают рабочие среды (теплоносители), которые участвуют в процессе теплопередачи. Эффективный теплообмен обеспечивается высокой турбулентностью потока в каналах между пластинами и противоточной схемой движения теплоносителей (пластины расположены таким образом, что теплоноситель движется в противоположных направлениях).
Усовершенствованный профиль пластин XB61 представляет собой поверхность с углублениями в виде лунок. Микропластинчатые типа XB61 характеризуются высокой эффективностью теплообмена при небольшом весе, малых габаритных размерах и небольших потерях давления. Микропластинчатые теплообменника XB61 характеризуются высокой механической прочностью. В зависимости от потребностей может быть выбран один из трех типов профилей пластин: L, M, H.
Документация для - XB61, Паяные теплообменники
Изображения - XB61, Паяные теплообменники
Доступные для заказа модификации - XB61, Паяные теплообменники
Код заказа | Тип | Максимльное раб. давление | Соединение | Длина соединения | Кол-во пластин | Рабочая температура |
004B1906 | XB61L-1-30 | 25 bar | G 2 | 52 mm | 30 | -10 - 180 °C |
004B1907 | XB61L-1-36 | 25 bar | G 2 | 52 mm | 36 | -10 - 180 °C |
004B1908 | XB61L-1-40 | 25 bar | G 2 | 52 mm | 40 | -10 - 180 °C |
004B1909 | XB61L-1-50 | 25 bar | G 2 | 52 mm | 50 | -10 - 180 °C |
004B1910 | XB61L-1-60 | 25 bar | G 2 | 52 mm | 60 | -10 - 180 °C |
004B1911 | XB61L-1-70 | 25 bar | G 2 | 52 mm | 70 | -10 - 180 °C |
004B1912 | XB61L-1-80 | 25 bar | G 2 | 52 mm | 80 | -10 - 180 °C |
004B1913 | XB61M-1-30 | 25 bar | G 2 | 52 mm | 30 | -10 - 180 °C |
004B1914 | XB61M-1-36 | 25 bar | G 2 | 52 mm | 36 | -10 - 180 °C |
004B1915 | XB61M-1-40 | 25 bar | G 2 | 52 mm | 40 | -10 - 180 °C |
004B1916 | XB61M-1-50 | 25 bar | G 2 | 52 mm | 50 | -10 - 180 °C |
004B1917 | XB61M-1-60 | 25 bar | G 2 | 52 mm | 60 | -10 - 180 °C |
004B1918 | XB61M-1-70 | 25 bar | G 2 | 52 mm | 70 | -10 - 180 °C |
004B1919 | XB61M-1-80 | 25 bar | G 2 | 52 mm | 80 | -10 - 180 °C |
004B1925 | XB61H-1-30 | 25 bar | G 2 | 52 mm | 30 | -10 - 180 °C |
004B1926 | XB61H-1-36 | 25 bar | G 2 | 52 mm | 36 | -10 - 180 °C |
004B1927 | XB61H-1-40 | 25 bar | G 2 | 52 mm | 40 | -10 - 180 °C |
004B1928 | XB61H-1-50 | 25 bar | G 2 | 52 mm | 50 | -10 - 180 °C |
004B1929 | XB61H-1-60 | 25 bar | G 2 | 52 mm | 60 | -10 - 180 °C |
004B1930 | XB61H-1-70 | 25 bar | G 2 | 52 mm | 70 | -10 - 180 °C |
004B1931 | XB61H-1-80 | 25 bar | G 2 | 52 mm | 80 | -10 - 180 °C |
004B3436 | XB61H-1-90 | 25 bar | G 2 | 52 mm | 90 | -10 - 180 °C |
004B3437 | XB61H-1-100 | 25 bar | G 2 | 52 mm | 100 | -10 - 180 °C |
004B3438 | XB61H-1-110 | 25 bar | G 2 | 52 mm | 110 | -10 - 180 °C |
004B3439 | XB61H-1-120 | 25 bar | G 2 | 52 mm | 120 | -10 - 180 °C |
004B3440 | XB61H-1-140 | 25 bar | G 2 | 52 mm | 140 | -10 - 180 °C |
004B3441 | XB61H-1-160 | 25 bar | G 2 | 52 mm | 160 | -10 - 180 °C |
004B3442 | XB61H-1-180 | 25 bar | G 2 | 52 mm | 180 | -10 - 180 °C |
004B3443 | XB61H-1-200 | 25 bar | G 2 | 52 mm | 200 | -10 - 180 °C |
004B3444 | XB61M-1-90 | 25 bar | G 2 | 52 mm | 90 | -10 - 180 °C |
004B3445 | XB61M-1-100 | 25 bar | G 2 | 52 mm | 100 | -10 - 180 °C |
004B3446 | XB61M-1-110 | 25 bar | G 2 | 52 mm | 110 | -10 - 180 °C |
004B3447 | XB61M-1-120 | 25 bar | G 2 | 52 mm | 120 | -10 - 180 °C |
004B3448 | XB61M-1-140 | 25 bar | G 2 | 52 mm | 140 | -10 - 180 °C |
004B3449 | XB61M-1-160 | 25 bar | G 2 | 52 mm | 160 | -10 - 180 °C |
004B3450 | XB61M-1-180 | 25 bar | G 2 | 52 mm | 180 | -10 - 180 °C |
004B3451 | XB61M-1-200 | 25 bar | G 2 | 52 mm | 200 | -10 - 180 °C |
004B3452 | XB61L-1-90 | 25 bar | G 2 | 52 mm | 90 | -10 - 180 °C |
004B3453 | XB61L-1-100 | 25 bar | G 2 | 52 mm | 100 | -10 - 180 °C |
004B3454 | XB61L-1-110 | 25 bar | G 2 | 52 mm | 110 | -10 - 180 °C |
004B3455 | XB61L-1-120 | 25 bar | G 2 | 52 mm | 120 | -10 - 180 °C |
004B3456 | XB61L-1-140 | 25 bar | G 2 | 52 mm | 140 | -10 - 180 °C |
004B3457 | XB61L-1-160 | 25 bar | G 2 | 52 mm | 160 | -10 - 180 °C |
004B3458 | XB61-1-180 | 25 bar | G 2 | 52 mm | 180 | -10 - 180 °C |
004B3459 | XB61L-1-200 | 25 bar | G 2 | 52 mm | 200 | -10 - 180 °C |
