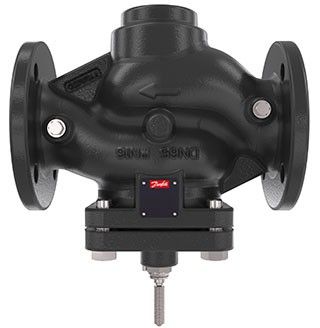

Регулятор перепаду тиску VFG 221


VFG 221 є регулятором лінійки Danfoss Virtus. VFG 221 – це автоматичний регулятор перепаду тиску прямої дії, який використовується в першу чергу в системах централізованого теплопостачання. VFG 221 – ущільнення конусу (золотнику) пружне (EPDM).


Основні характеристики:

  • Номінальний діаметр, DN: 65 … 250 мм;
  • Максимальна пропускна здатність, kvs: 60 … 800 м3 /год;
  • Номінальний тиск, РN: 16, 25, 40 бар;
  • Діапазон налаштування: - AFP 2: 0,1-0,35 / 0,1-1 / 0,5-1,5 / 1-2,5 / 1,5-4 / 1-3 / 1,5-5 бар;
  • Регульоване середовище: підготовлена вода/ водний розчин гліколю до 30 %, температурою 2 … 150 °С;
  • З’єднання: фланці;
  • Відповідають вимогам Директиви 2014/68/EU (Директива 97/23/ЕС) «Обладнання, що працює під тиском».

Принцип дії


Зміни тиску в подавальному та зворотному трубопроводах (з місць підключення імпульсів до трубопроводів) передаються через імпульсні трубки до камер тиску мембранного блоку регулювального елементу та впливають на мембрану для регулювання перепаду тиску. Значення перепаду тиску контролюється за допомогою відповідного налаштування пружини. Регулювальний клапан регулятору закривається при зростанні перепаду тиску та відкривається при його падінні – для підтримання необхідного значення. Регулятор AFP 2 обладнаний спеціальним запобіжним клапаном, що захищає мембрану від надмірного перепаду тиску на ній.
Документація для - VFG 221, Автоматичні регулятори перепаду тиску
Зображення - VFG 221, Автоматичні регулятори перепаду тиску

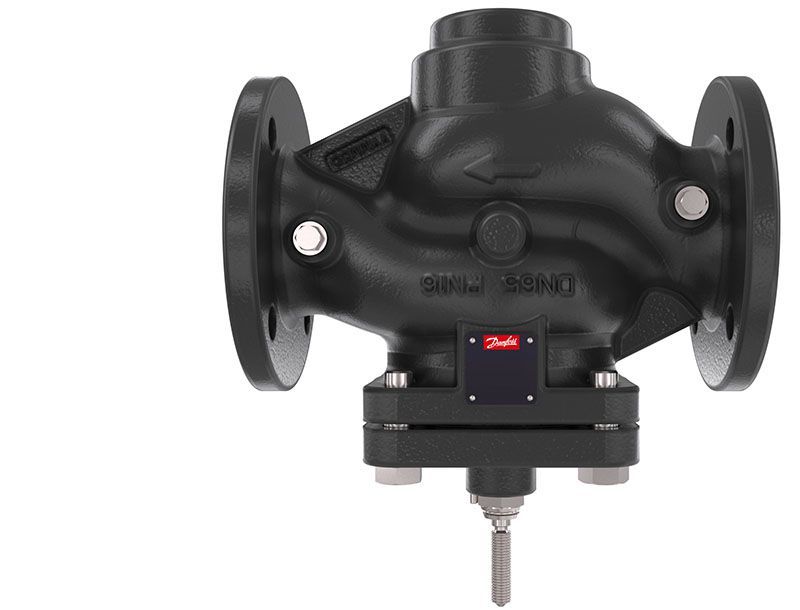

vfg-221-avtomatycheskye-reguljatory-perepada-davlenyja
Доступні для замовлення модифікації - VFG 221, Автоматичні регулятори перепаду тиску
Код замовлення Тип DN, мм kvs m3/h Диапазон
налаштування		 Tmax °C
065B5521 VFG 221 65 mm 60 m3/h – 2 - 150 °C
065B5522 VFG 221 80 mm 80 m3/h – 2 - 150 °C
065B5523 VFG 221 100 mm 160 m3/h – 2 - 150 °C
065B5524 VFG 221 125 mm 250 m3/h – 2 - 150 °C
065B5525 VFG 221 150 mm 380 m3/h – 2 - 150 °C
065B5526 VFG 221 200 mm 650 m3/h – 2 - 150 °C
065B5527 VFG 221 250 mm 800 m3/h – 2 - 150 °C
065B5528 VFG 221 65 mm 60 m3/h – 2 - 150 °C
065B5529 VFG 221 80 mm 80 m3/h – 2 - 150 °C
065B5530 VFG 221 100 mm 160 m3/h – 2 - 150 °C
065B5531 VFG 221 125 mm 250 m3/h – 2 - 150 °C
065B5532 VFG 221 150 mm 380 m3/h – 2 - 150 °C
065B5533 VFG 221 200 mm 650 m3/h – 2 - 150 °C
065B5533 VFG 221 200 mm 650 m3/h – 2 - 150 °C
065B5535 VFG 221 65 mm 60 m3/h – 2 - 150 °C
065B5536 VFG 221 80 mm 80 m3/h – 2 - 150 °C
065B5537 VFG 221 100 mm 160 m3/h – 2 - 150 °C
065B5538 VFG 221 125 mm 250 m3/h – 2 - 150 °C
065B5539 VFG 221 150 mm 380 m3/h – 2 - 150 °C
065B5540 VFG 221 200 mm 650 m3/h – 2 - 150 °C
065B5541 VFG 221 250 mm 800 m3/h – 2 - 150 °C
