Регулятор перепада давления VFG 221


VFG 221 является регулятором линейки Danfoss Virtus. VFG 221 – это автоматический регулятор перепада давления прямого действия, используемый в первую очередь в системах централизованного теплоснабжения. VFG 221 – уплотнение конуса (золотника) упругое (EPDM).


Основные характеристики:

  • Номинальный диаметр, DN: 65…250 мм;
  • Максимальная пропускная способность, kvs: 60…800 м3/ч;
  • Номинальное давление, РN: 16, 25, 40 бар;
  • Диапазон настройки: - AFP 2: 0,1-0,35/0,1-1/0,5-1,5/1-2,5/1,5-4/1-3/1,5-5 бар;
  • Регулируемая среда: подготовленная вода/водный раствор гликоля до 30 %, температурой 2...150 °С;
  • Соединения: фланцы;
  • Соответствуют требованиям Директивы 2014/68/EU (Директива 97/23/ЕС) «Оборудование, работающее под давлением».

Принцип действия


Изменения давления в подающем и обратном трубопроводах (из мест подключения импульсов к трубопроводам) передаются через импульсные трубки к камерам давления мембранного блока регулировочного элемента и влияют на мембрану для регулирования перепада давления. Значение перепада давления контролируется с помощью соответствующей настройки пружины. Регулировочный клапан регулятора закрывается при росте перепада давления и открывается при его падении – для поддержания требуемого значения. Регулятор AFP 2 оборудован специальным предохранительным клапаном, предохраняющим мембрану от чрезмерного перепада давления на ней.
Документация для - VFG 221, Автоматические регуляторы перепада давления
Изображения - VFG 221, Автоматические регуляторы перепада давления

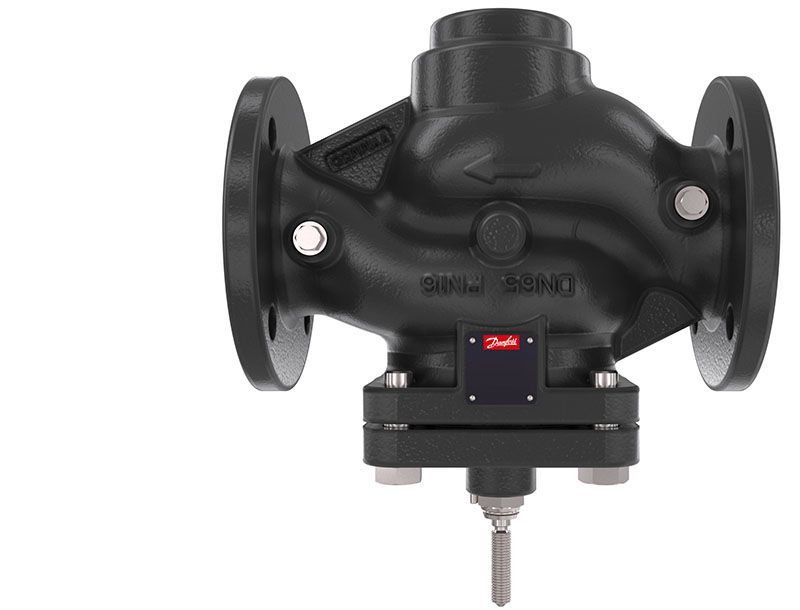

vfg-221-avtomatycheskye-reguljatory-perepada-davlenyja
Доступные для заказа модификации - VFG 221, Автоматические регуляторы перепада давления
Код заказа Тип DN, мм kvs m3/h Диапазон
настройки		 Tmax °C
065B5521 VFG 221 65 mm 60 m3/h – 2 - 150 °C
065B5522 VFG 221 80 mm 80 m3/h – 2 - 150 °C
065B5523 VFG 221 100 mm 160 m3/h – 2 - 150 °C
065B5524 VFG 221 125 mm 250 m3/h – 2 - 150 °C
065B5525 VFG 221 150 mm 380 m3/h – 2 - 150 °C
065B5526 VFG 221 200 mm 650 m3/h – 2 - 150 °C
065B5527 VFG 221 250 mm 800 m3/h – 2 - 150 °C
065B5528 VFG 221 65 mm 60 m3/h – 2 - 150 °C
065B5529 VFG 221 80 mm 80 m3/h – 2 - 150 °C
065B5530 VFG 221 100 mm 160 m3/h – 2 - 150 °C
065B5531 VFG 221 125 mm 250 m3/h – 2 - 150 °C
065B5532 VFG 221 150 mm 380 m3/h – 2 - 150 °C
065B5533 VFG 221 200 mm 650 m3/h – 2 - 150 °C
065B5533 VFG 221 200 mm 650 m3/h – 2 - 150 °C
065B5535 VFG 221 65 mm 60 m3/h – 2 - 150 °C
065B5536 VFG 221 80 mm 80 m3/h – 2 - 150 °C
065B5537 VFG 221 100 mm 160 m3/h – 2 - 150 °C
065B5538 VFG 221 125 mm 250 m3/h – 2 - 150 °C
065B5539 VFG 221 150 mm 380 m3/h – 2 - 150 °C
065B5540 VFG 221 200 mm 650 m3/h – 2 - 150 °C
065B5541 VFG 221 250 mm 800 m3/h – 2 - 150 °C
