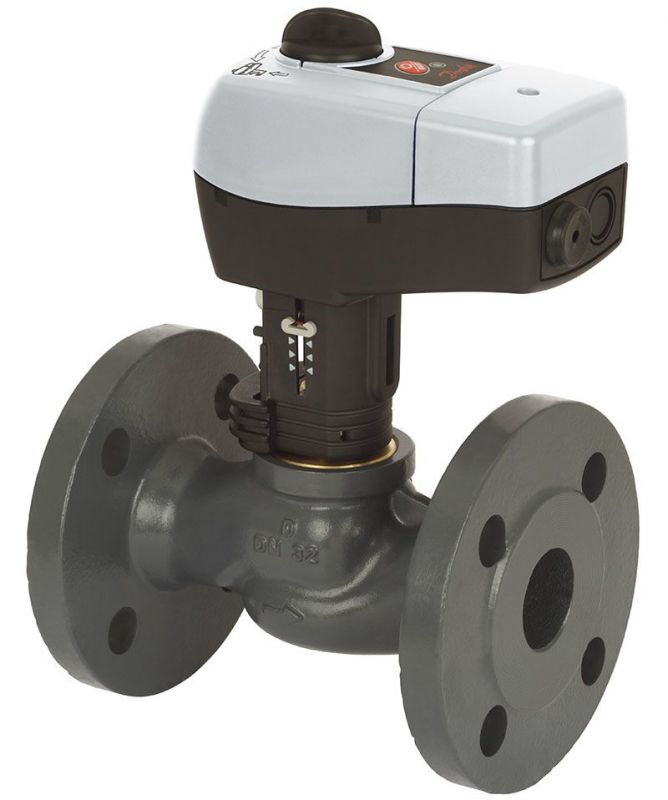

Сідельні регулювальні двоходові клапани VF2


Сідельні регулювальні клапани VF2 (двохходові), VF3 (трьохходові) застосовуються для регулювання витрати тепло/холодоносія в системах опалення та охолодження відповідно, разом із такими редукторними електроприводами як: для клапанів DN 15…80 мм
  • AMV435, AME435; для клапанів DN 100 мм;
  • AMV655, AMV658SD, AMV658SU та AME655, AME658SD, AME658SU; для клапанів DN 125, 150 мм;
  • AMV85, AMV86 AMV655, AMV658SD, AMV658SU та AME85, AME86, AME655, AME658SD, AME658SU; для клапанів DN 200, 250, 300 мм;
  • AME8551).
Електроприводи типу AMV435, AMV85, AMV86, AMV655, AMV658SD, AMV658SU керуються ім- пульсним сигналом, а електроприводи AME435, AME85, AME86, можуть використовуватися з будь-яким різновидом аналогового керуючого сигналу (0(2)…10 В чи 0(4)…20 мА). В свою чергу, електроприводи AME655, AME658SD, AME658SU та AME8551) можуть ви- користовуватися із будь-яким типом керуючого сигналу, як із імпульсним, так і з аналоговим.


Особливості:

  • 100 % герметичне ущільнення затвору з EPDM (тільки хід А-АВ) для клапанів DN15…80 мм та DN200…300 мм;
  • Логарифмічна витратна характеристика;
  • Клапани DN 40 … 80 мм мають конструкцію з розвантаженням по тиску;
  • Без електроприводу, штоки клапанів можуть знаходитись у будь-якому положенні;
  • Коли шток рухається донизу – хід А-АВ клапанів відкривається, та навпаки;
  • Діапазон регулювання: 100:1;
  • Трьохходові клапани VF3 можуть використовувати, як для змішування, так і для розділення потоків.

Основні характеристики:

  • Номінальний діаметр, DN: 15 … 300 мм;
  • Максимальна пропускна здатність, kvs: 0,63…1350 м3/год;
  • Номінальний тиск, РN: 16 бар;
  • Регульоване середовище: підготовлена вода/водний розчин гліколю до 50 %, температурою:
    • від 2(-10)1) до 130 °С (DN 15…100 мм);
    • від 2(-10)1) до 200 °С (DN 125, 150 мм);
    • від 2(-10)1) до 130 °С (DN 200…300 мм);
  • При температурах від -10 до +2 °С треба використовувати підігрівник штоку:
    • З’єднання: фланці,
    • Відповідають вимогам Директиви 97/23/ЕС «Обладнання, що працює під тиском».
Зображення - VF2, Сідельні регулюючі клапани з покращеною герметичністю
kogda-shtok-dvizhetsya-vniz-hod-a-av-klapanov-otkryvaetsya-i-naoborot
maksimalnaya-propusknaya-sposobnost-kvs-063
sedelnye-reguliruyuschie-dvuhhodovye-klapany
sedelnye-reguliruyuschie-klapany-vf2
vf2-sedelnye-reguliruyuschie-dvuhhodovye-klapany
Доступні для замовлення модифікації - VF2, Сідельні регулюючі клапани з покращеною герметичністю
Код замовлення Тип DN, мм kvs m3/h Тип приєднання
065B3205 VF2 100 145 фланцеве
065B3230 VF2 125 220 фланцеве
065B3255 VF2 150 320 фланцеве
065Z0271 VF2 15 0,63 фланцеве
065Z0272 VF2 15 1 фланцеве
065Z0273 VF2 15 1,6 фланцеве
065Z0274 VF2 15 2,5 фланцеве
065Z0275 VF2 15 4 фланцеве
065Z0276 VF2 20 6,3 фланцеве
065Z0277 VF2 25 10 фланцеве
065Z0278 VF2 32 16 фланцеве
065Z0279 VF2 40 25 фланцеве
065Z0280 VF2 50 40 фланцеве
065Z0281 VF2 65 63 фланцеве
065Z0282 VF2 80 100 фланцеве
