Устаткування для підключення шин

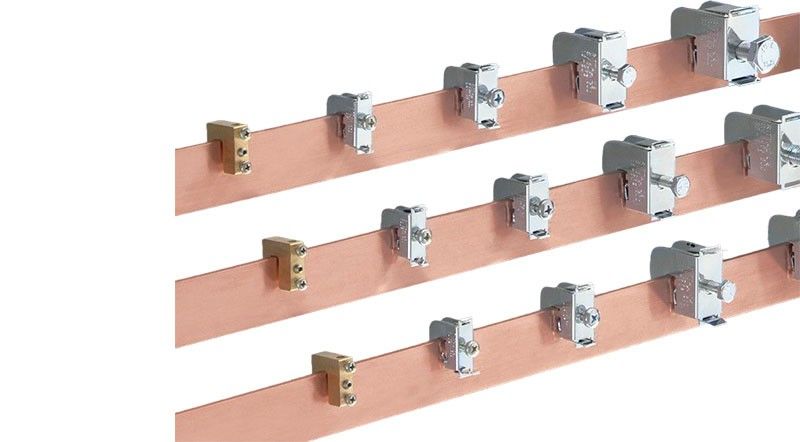

Клема підключення


Для безпосереднього підключення круглих проводів та гнучких мідних шин. Вказівка:
  • При застосуванні багатодротяних проводів слід використовувати наконечники жил.

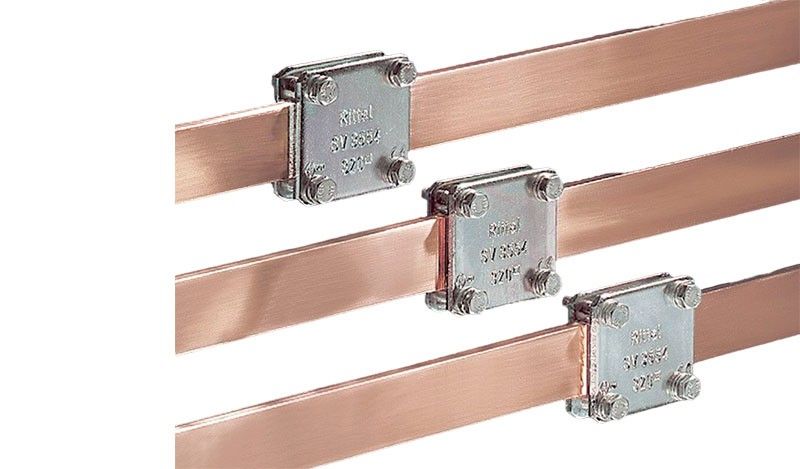

Плоска клема


Для підключення гнучких мідних шин без свердління отворів.
  • Матеріал: – Листова сталь
  • Поверхня: - Оцинкована, пасивована

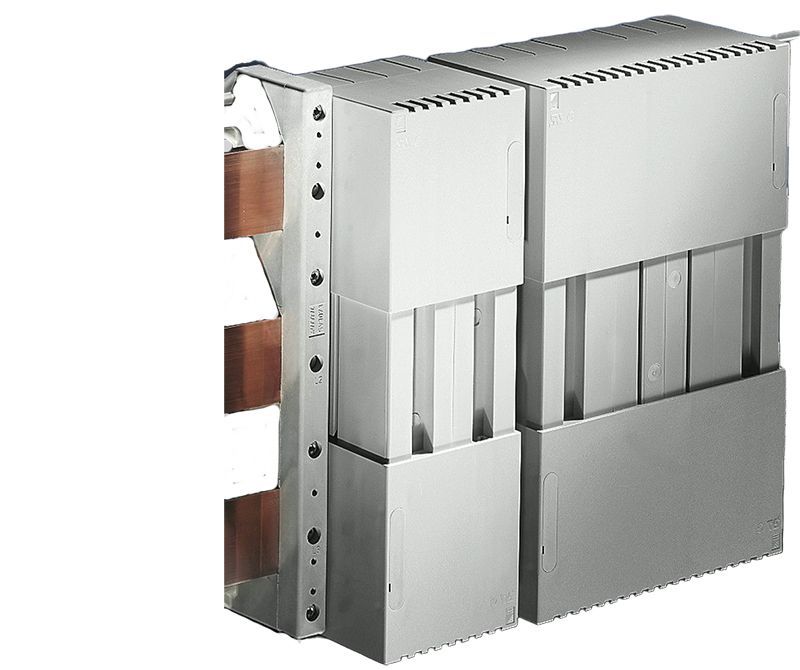

Захисний кожух


Для підключень проводів та плоских клем.
  • Матеріал: ABS;
  • Негорючість згідно з UL 94-V0;
  • Колір: RAL 7035;
  • Вказівка:
    • Для 3-полюсних систем із відстанню між центрами шин 60/100 мм;
    • Застосування можливе лише в системі без піддону основи;
    • Якщо система оснащена піддоном, необхідно автоматично вкоротити захисні кожухи.
Зображення - Устаткування підключення шин
kupyty-obladnannja-dlja-pidkljuchennja-shyn-rittal
rittal-ustatkuvannja-dlja-pidkljuchennja-shyn
ustatkuvannja-pidkljuchennja-shyn-r
Доступні для замовлення модифікації - Устаткування підключення шин
Код замовлення Тип Габарити Вага Об'єм
3052000 SV Шинотримач 24x515x51 mm 1,3 kg –
3055000 SV Шинотримач 30x420x160 mm 4,5 kg –
3056000 SV Розпірний елемент – – –
3057000 SV Утримувач збірних шин 30x420x170 mm 4,7 kg –
3073000 SV Шинотримач 22x320x70 mm 1,8 kg –
3074000 SV Вставка для тримача шин Для шин розміром 30х50 mm – –
3075000 SV Вставка для тримача шин Для шин розміром 60х40 mm – –
3076000 SV Вставка для тримача шин Для шин розміром 50х10 mm – –
3083000 SV Торцева кришка – – –
3085000 SV Секція кришки збірних шин Для розмірів 40-60x10 mm 6,12 kg –
3086000 SV захисний кожух 50x80 mm 1,016 kg 0,893 cm3
3087000 SV захисний кожух 100x80 mm 1,384 kg 1,646 cm3
3088000 SV захисний кожух 200x80 mm 2,04 kg 3,341 cm3
3090000 SV захисний кожух 100x110 mm 1,792 kg 2,602 cm3
3091000 SV захисний кожух 200x110 mm 2,596 kg 4,984 cm3
3092000 SV Секція кришки збірних шин Для розмірів 12x5-30x10 mm 4,4 kg –
3450500 SV клеми підключення – 0,27 kg 0,012 cm3
3450505 SV Клема для підключення дроту Для товщини шини 5 mm 0,14 kg –
3451500 SV клеми підключення – 0,42 kg 0,015 cm3
3451505 SV Клема для підключення дроту Для товщини шини 5 mm 0,23 kg –
3452500 SV клеми підключення – 1,02 kg 0,056 cm3
3453500 SV клеми підключення – 1,68 kg 0,05 cm3
3454500 SV клеми підключення – 1,995 kg –
3455500 SV клеми підключення – 0,285 kg 0,004 cm3
3455505 SV Клема для підключення дроту Для товщини шини 10 mm 0,13 kg –
3456500 SV клеми підключення – 0,435 kg 0,016 cm3
3456505 SV Клема для підключення дроту Для товщини шини 10 mm 0,23 kg –
3457500 SV клеми підключення – 1,035 kg 0,048 cm3
3458500 SV клеми підключення – 1,665 kg –
3459500 SV клеми підключення – 2,04 kg 0,085 cm3
3460500 SV плоскі клеми 65x10 mm 2,202 kg 0,132 cm3
3550000 SV клеми підключення – 0,375 kg 0,017 cm3
3554000 SV плоскі клеми 34x10 mm 0,822 kg 0,088 cm3
3555000 SV клеми підключення – 0,405 kg 0,026 cm3
3559000 SV плоскі клеми 34x10 mm 0,927 kg 0,104 cm3
3560000 SV плоскі клеми 34x10 mm 1,044 kg 0,081 cm3
3561000 SV плоскі клеми 34x10 mm 1,173 kg 0,116 cm3
3562000 SV плоскі клеми 54x10 mm 1,413 kg 0,109 cm3
3563000 SV плоскі клеми 54x10 mm 1,569 kg 0,147 cm3
3591060 SV Вставний гвинт Діаметр отвору: 14,5 mm – –
9340000 SV Шинотримач, 3-полюсний, відстань між центрами шин 60 mm Для шин 12x5 - 30x10 mm 0,692 kg –
9340004 SV Тримач збірних шин, 4-полюсний, відстань між центрами шин 60 mm Для шин 12x5 - 30x10 mm 0,916 kg –
9340010 SV Тримач збірних шин, 3-полюсний, відстань між центрами шин 60 mm Для шин 15x5 - 30x10 mm 0,724 kg –
9340050 SV Шинотримач, 3-полюсний, міжцентрова відстань 60 mm Для шин 12x5 - 30x10 mm 0,696 kg –
9340090 SV Проставка для тримача шин Для шин 12x5 - 12x10 mm 0,024 kg –
9342311 SV Блок підключення Ширина 50 mm, Висота 88 mm 1,4 kg –
9342321 SV Блок підключення Ширина 85 mm, Висота 88 mm 2,1 kg –
9350010 SV Секція кришки збірних шин Для розмірів 12/15x5 mm – –
9350060 SV Секція кришки збірних шин Для розмірів 12/15x10 mm – –
9660610 SV Розділова панель для шин Maxi-PLS, в секції даху TS 2000x600 mm 13,1 kg –
9660620 SV Розділова панель для шин Maxi-PLS, в задній частині TS 2000x600 mm 12,9 kg –
9676730 SV Клема прямого підключення Підключення круглого дроту 95 - 300 mm – –
Товари зняті з виробництва
3058000 З'єднувальна пластина – – –
3059000 З'єднувальна пластина – – –
3061000 З'єднувальна пластина – – –
9640600 SV Шинне введення, Maxi-PLS 1600/2000 – – –
9640610 SV Шинне введення, Maxi-PLS 1600/2000 – – –
9650600 SV Шинне введення, Maxi-PLS 3200 – – –
9650610 SV Шинне введення, Maxi-PLS 3200 – – –
9674004 Кріплення SV System Ширина 400 mm, Висота 362 mm 2,5 kg –
9674006 Кріплення SV System Ширина 400 mm, Висота 362 mm 3,85 kg –
9674008 Кріплення SV System Ширина 800 mm, Высота 362 mm 5,2 kg –
9674100 Кріплення системи SV – – –
9676056 SV Бічна кришка Ширина 60 мм, Довжина 1000 mm – –
9676058 SV Бічна кришка Ширина 80 mm, Довжина 1000 mm –
