Оборудование для подключения шин

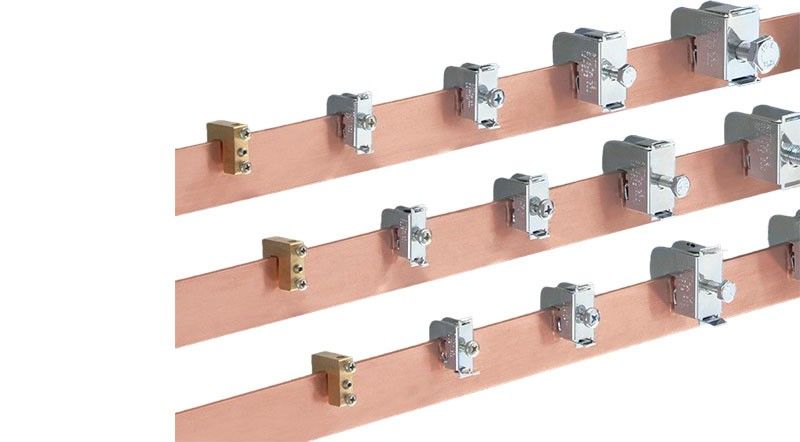

Клемма подключения


Для непосредственного подключения круглых проводов и гибких медных шин. Указание:
  • При применении многопроволочных проводов следует использовать наконечники жил.

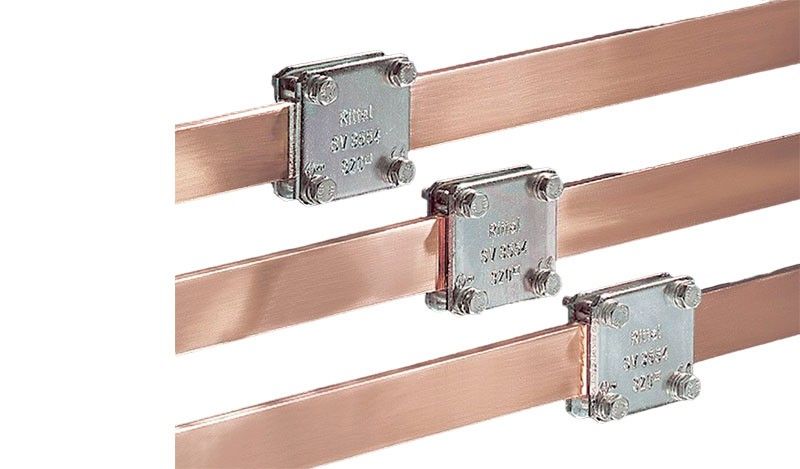

Плоская клемма


Для подключения гибких медных шин без сверления отверстий.
  • Материал: – Листовая сталь
  • Поверхность: – Оцинкованная, пассивированная

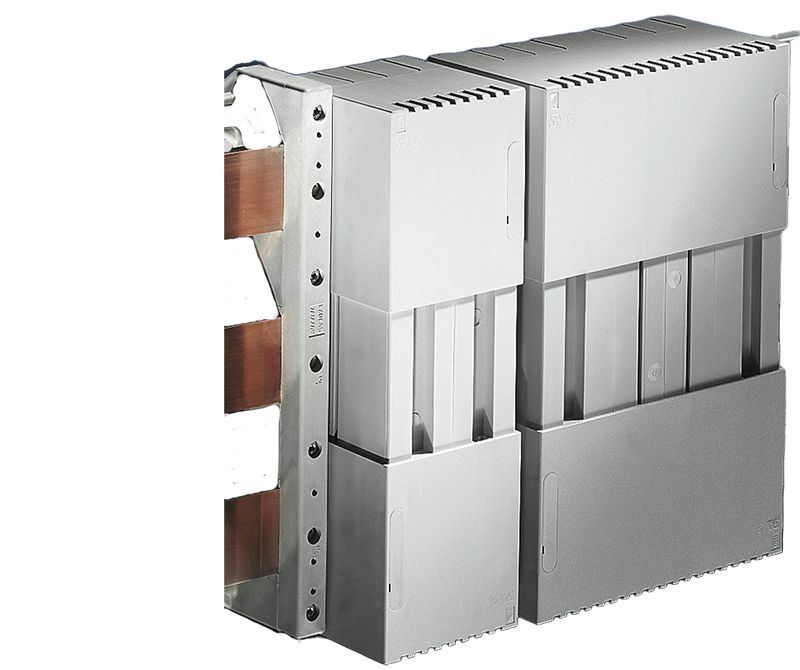

Защитный кожух


Для подключений проводов и плоских клемм.
  • Материал: ABS;
  • Негорючесть согласно UL 94-V0;
  • Цвет: RAL 7035;
  • Указание:
    • Для 3-полюсных систем с расстоянием между центрами шин 60/100 мм;
    • Применение возможно только в системе без поддона основания;
    • Если система оснащена поддоном, необходимо механически укоротить защитные кожухи.
Изображения - Оборудование подключения шин
kupyty-obladnannja-dlja-pidkljuchennja-shyn-rittal
rittal-ustatkuvannja-dlja-pidkljuchennja-shyn
ustatkuvannja-pidkljuchennja-shyn-r
Доступные для заказа модификации - Оборудование подключения шин
Код заказа Тип Габариты Вес Объем
3052000 SV Шинодержатель 24x515x51 mm 1,3 kg –
3055000 SV Шинодержатель 30x420x160 mm 4,5 kg –
3056000 SV Распорный элемент – – –
3057000 SV Держатель сборных шин 30x420x170 mm 4,7 kg –
3073000 SV Шинодержатель 22x320x70 mm 1,8 kg –
3074000 SV Вставка для держателя шин Для шин размером 30х50 mm – –
3075000 SV Вставка для держателя шин Для шин размером 60х40 mm – –
3076000 SV Вставка для держателя шин Для шин размером 50х10 mm – –
3083000 SV Торцевая крышка – – –
3085000 SV Секция крышки сборных шин Для размеров 40-60x10 mm 6,12 kg –
3086000 SV защитный кожух 50x80 mm 1,016 kg 0,893 cm3
3087000 SV защитный кожух 100x80 mm 1,384 kg 1,646 cm3
3088000 SV защитный кожух 200x80 mm 2,04 kg 3,341 cm3
3090000 SV защитный кожух 100x110 mm 1,792 kg 2,602 cm3
3091000 SV защитный кожух 200x110 mm 2,596 kg 4,984 cm3
3092000 SV Секция крышки сборных шин Для размеров 12x5-30x10 mm 4,4 kg –
3450500 SV клеммы подключения – 0,27 kg 0,012 cm3
3450505 SV Клемма для подключения провода Для толщины шины 5 mm 0,14 kg –
3451500 SV клеммы подключения – 0,42 kg 0,015 cm3
3451505 SV Клемма для подключения провода Для толщины шины 5 mm 0,23 kg –
3452500 SV клеммы подключения – 1,02 kg 0,056 cm3
3453500 SV клеммы подключения – 1,68 kg 0,05 cm3
3454500 SV клеммы подключения – 1,995 kg –
3455500 SV клеммы подключения – 0,285 kg 0,004 cm3
3455505 SV клемма для подключения провода Для толщины шины 10 mm 0,13 kg –
3456500 SV клеммы подключения – 0,435 kg 0,016 cm3
3456505 SV клемма для подключения провода Для толщины шины 10 mm 0,23 kg –
3457500 SV клеммы подключения – 1,035 kg 0,048 cm3
3458500 SV клеммы подключения – 1,665 kg –
3459500 SV клеммы подключения – 2,04 kg 0,085 cm3
3460500 SV плоские клеммы 65x10 mm 2,202 kg 0,132 cm3
3550000 SV клеммы подключения – 0,375 kg 0,017 cm3
3554000 SV плоские клеммы 34x10 mm 0,822 kg 0,088 cm3
3555000 SV клеммы подключения – 0,405 kg 0,026 cm3
3559000 SV плоские клеммы 34x10 mm 0,927 kg 0,104 cm3
3560000 SV плоские клеммы 34x10 mm 1,044 kg 0,081 cm3
3561000 SV плоские клеммы 34x10 mm 1,173 kg 0,116 cm3
3562000 SV плоские клеммы 54x10 mm 1,413 kg 0,109 cm3
3563000 SV плоские клеммы 54x10 mm 1,569 kg 0,147 cm3
3591060 SV Вставной винт Диаметр отверстия: 14,5 mm – –
9340000 SV Шинодержатель, 3-полюсный, расстояние между центрами шин 60 mm Для шин 12x5 - 30x10 mm 0,692 kg –
9340004 SV Держатель сборных шин, 4-полюсный, расстояние между центрами шин 60 mm Для шин 12x5 - 30x10 mm 0,916 kg –
9340010 SV Держатель сборных шин, 3-полюсный, расстояние между центрами шин 60 mm Для шин 15x5 - 30x10 mm 0,724 kg –
9340050 SV Шинодержатель, 3-полюсный, межцентровое расстояние 60 mm Для шин 12x5 - 30x10 mm 0,696 kg –
9340090 SV Проставка, для держателя шин Для шин 12x5 - 12x10 mm 0,024 kg –
9342311 SV Блок подключения Ширина 50 mm, Высота 88 mm 1,4 kg –
9342321 SV Блок подключения Ширина 85 mm, Высота 88 mm 2,1 kg –
9350010 SV Секция крышки сборных шин Для размеров 12/15x5 mm – –
9350060 SV Секция крышки сборных шин Для размеров 12/15x10 mm – –
9660610 SV Разделительная панель, для шин Maxi-PLS, в секции крыши TS 2000x600 mm 13,1 kg –
9660620 SV Разделительная панель, для шин Maxi-PLS, в задней части TS 2000x600 mm 12,9 kg –
9676730 SV Клемма прямого подключения Подключение круглого провода 95 - 300 mm – –
Товары снятые с производства
3058000 Соединительная пластина – – –
3059000 Соединительная пластина – – –
3061000 Соединительная пластина – – –
9640600 SV Шинный ввод, Maxi-PLS 1600/2000 – – –
9640610 SV Шинный ввод, Maxi-PLS 1600/2000 – – –
9650600 SV Шинный ввод, Maxi-PLS 3200 – – –
9650610 SV Шинный ввод, Maxi-PLS 3200 – – –
9674004 Крепление SV System Ширина 400 mm, Высота 362 mm 2,5 kg –
9674006 Крепление SV System Ширина 400 mm, Высота 362 mm 3,85 kg –
9674008 Крепление SV System Ширина 800 mm, Высота 362 mm 5,2 kg –
9674100 Крепление системы SV – – –
9676056 SV Боковая крышка Ширина 60 mm, Длина 1000 mm – –
9676058 SV Боковая крышка Ширина 80 mm, Длина 1000 mm –
