Цифровий індикатор та регулятор внутрішньої температури шафи


Установка на дверях чи стінці шафи.

Технічні характеристики:
  • Трисимвольний 7-сегментний індикатор;
  • Перемикання °C/°F – З датчиком NTC із довжиною дроту 1800 мм;
  • Два релейні виходи у вигляді перекидного та нормально розімкнутого контактів (макс. навантаження контакту 230 В, 6 A);
  • Гістерезис спрацьовування вибирається довільно.

Цифровий індикатор та регулятор внутрішньої температури шафи вбудований у патч-панель 1 U


Увімк. фіксатор для кабелю підключення та кріплення для стрічки з маркуванням.

Технічні характеристики:
  • Трисимвольний 7-сегментний індикатор;
  • Перемикання °C/°F;
  • З датчиком NTC із довжиною дроту 1800 мм;
  • Два релейні виходи у вигляді перекидного та нормально розімкнутого контактів (макс. навантаження контакту 230 В, 6 A);
  • Гістерезис спрацьовування вибирається довільно.

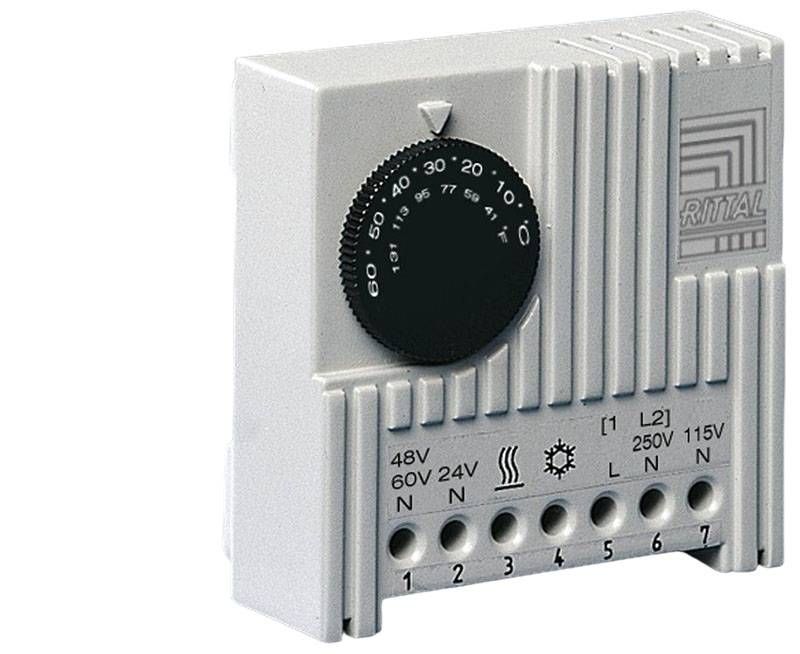

Термостат


Регулятор внутрішньої температури шафи. Цей терморегулятор оптимально підходить для керування вентиляторами, обігрівачами та теплообмінниками, а також як датчик температури всередині шафи.

Переваги:
  • Техніка швидкого підключення, тобто клемна рейка з гвинтовими затискачами з переднього боку;
  • Монтується в будь-яку точку вертикальної або горизонтальної 35 мм шини, що несе згідно EN 50 022, а також кріпиться засувками до профілю шафи за допомогою адаптера, що додається.
  • Технічні характеристики:
  • Біметалічний датчик як термочутливий орган з термічним зворотним зв'язком;
  • Набір контактів: 1-полюсний перемикаючий контакт як миттєвий вимикач;
  • Допустиме контактне навантаження: кл. 5 – 3 (нагрів) AC 10 (4) А (індуктивне навантаження при cos φ = 0,6)/кл. 5 – 4 (охолодження): AC 5 (4)A (індуктивне навантаження при cos φ = 0,6)/DC = макс. 30 Вт;
  • Гістерезис спрацьовування: прибл. 1 K±0,8 K.

Гігростат


Включає обігрівач або вентилятор при перевищенні жорстко встановленої відносної вологості у шафі. Таким чином, не допускається досягнення точки роси і запобігає утворенню конденсату на обладнанні або електронних компонентах.

Переваги:
  • Техніка швидкого підключення, тобто клемна рейка з гвинтовими затискачами з переднього боку;
  • Монтується в будь-яку точку вертикальної або горизонтальної 35 мм шини, що несе згідно EN 50 022, а також кріпиться засувками до профілю шафи за допомогою адаптера, що додається.
Технічні характеристики:
  • Набір контактів: 1-полюсний перемикаючий контакт як миттєвий вимикач;
  • Допустиме контактне навантаження: AC ~ 5 (0,2) А (індуктивне навантаження при cos φ = 0,6) / DC = макс. 20 Вт;
  • Діапазон установок: 50 - 100% відн. вологість;
  • Гістерезис спрацьовування: прибл. 4%.

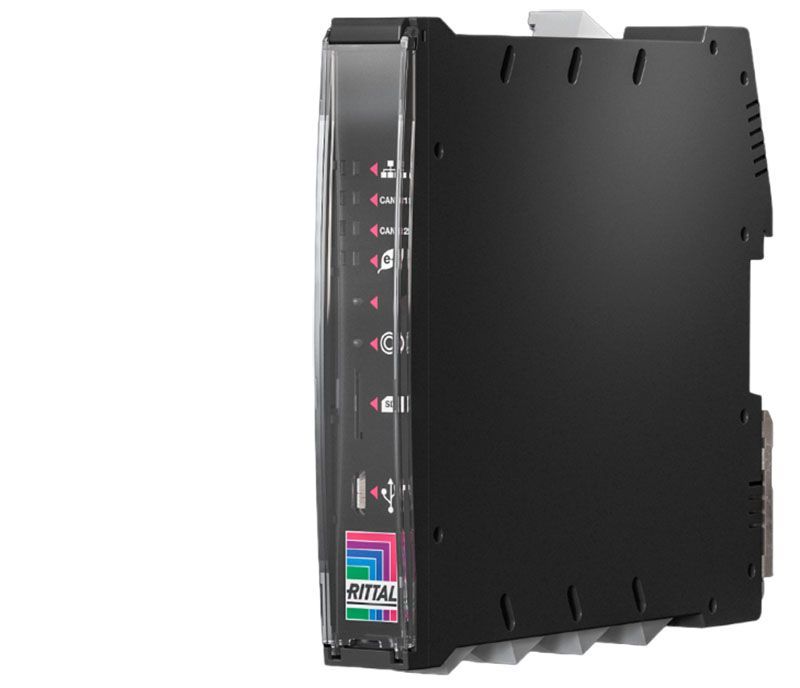

IoT-інтерфейс


IoT-інтерфейс є центральним елементом для інтелектуального підключення до локальної мережі систем охолодження Rittal, а також датчиків контролю фізичних параметрів навколишнього середовища. Завдяки великій кількості інтерфейсів і протоколів, що підтримуються, він служить для збору і передачі даних у вищестоящі IT-системи або системи локального контролю стану машин.

Переваги:
  • Цифровізація та підключення до мережі відкривають широкі можливості для підприємства. За допомогою IoT-інтерфейсу можна просто реалізувати підключення систем охолодження Rittal та датчиків для контролю фізичних параметрів навколишнього середовища до рішень для промисловості 4.0, без необхідності доступу до логіки автоматизації;
  • Plug and run: налаштування конфігурації та введення в експлуатацію IoT-інтерфейсу здійснюється через вбудований веб-сервер швидко, зручно та без необхідності програмування.
IoT-адаптер Blue e У поєднанні з IoT-інтерфейсом адаптер забезпечує можливість підключення до локальної мережі холодильних агрегатів покоління Blue e.

Переваги:
  • Цифровізація та підключення до мережі відкривають широкі можливості для підприємства. У поєднанні з IoT-інтерфейсом (3124.300) можливе підключення холодильних агрегатів серії Blue e до систем промисловості 4.0, без необхідності доступу до логіки автоматизації;
  • Plug and run: налаштування конфігурації та введення в експлуатацію IoT-інтерфейсу здійснюється через вбудований веб-сервер швидко, зручно та без необхідності програмування;
  • Моніторинг стану до 10 холодильних агрегатів у режимі Master/Slave.

Вставний адаптер для регулятора внутрішньої температури шафи та гігростату


Знімний адаптер з можливістю встановлення кабельних вводів для цілеспрямованого підведення кабелю від відповідних споживачів, наприклад, фільтруючих вентиляторів SK та обігрівачів шаф. У поєднанні з кабельними вводами також служить для розвантаження від натягу.

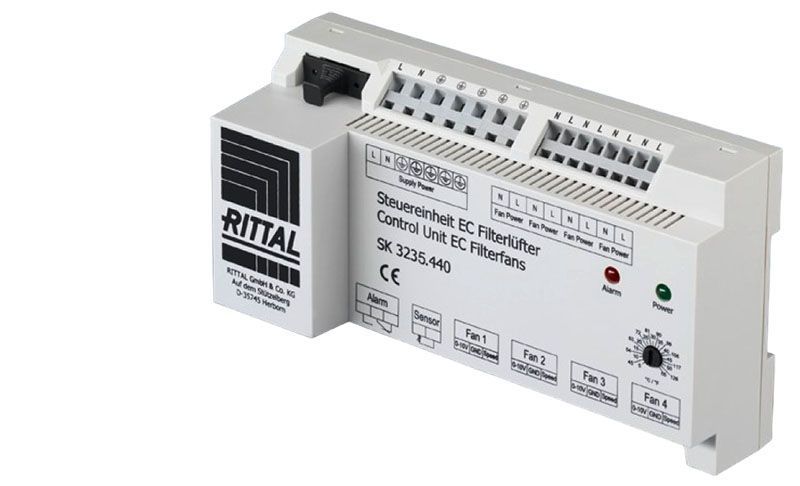

Регулятор числа обертів EC


Блок керування для вентиляторів ЄС. Залежне від температури регулювання кількості обертів вентиляторів EC для зниження рівня шуму та економії енергії. Додатково можливим є контроль функції вентилятора.

Функції:
  • Управління та контроль до 4 вентиляторів EC;
  • Монтаж на 35 мм шину, що несе EN 50 022;
  • Зовнішній датчик температури обліку фактичної температури;
  • Світлодіод для індикації режиму роботи;
  • Сигнальне реле для оповіщення про перевищення температури, несправності вентилятора,обриві дроту та поломки датчика.




Датчик регулювання кількості обертів. Датчик NTC залежить від температури регулювання кількості обертів фільтруючих вентиляторів EC для зниження рівня шуму та економії енергії. Управління здійснюється через фільтруючий вентилятор EC.

Технічні характеристики:
  • Регулювальна характеристика: жорстко задане значення 35 °C, з лінійним діапазоном керування між +35 °C (максимальна кількість обертів 100 %) та +20 °C (мінімальна кількість обертів 10 %).
Для фільтруючих вентиляторів та повітроповітряних теплообмінників. Регулює кількість обертів щодо температури зменшення шуму та економії енергії при неповному навантаженні.


Датчик температури для холодильних агрегатів Blue e+, чилерів Blue e+


NTC-датчик для керування холодильними агрегатами Blue e+ за температурою у вибраній точці шафи (управління за допомогою зовнішнього датчика) та за температурою холодного повітря, що видується, всередині шафи. У чиллера: диференціальне управління використовується у разі, коли необхідно регулювати температуру рідини залежно від температури навколишнього середовища (з позитивною чи негативною різницею). При цьому датчик температури необхідно розташувати поблизу чиллера Blue e+.

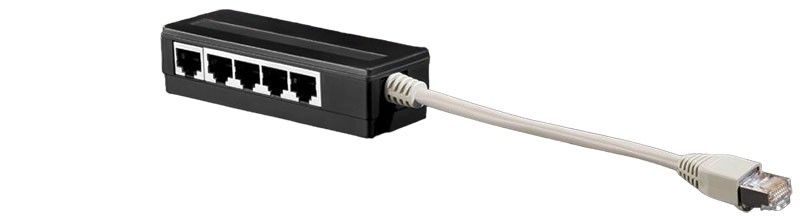

Кабель Master/Slave для системи SK-BUS


Для системи SKBUS. Система SK-BUS дозволяє з'єднати між собою кілька холодильних агрегатів та повітро-водяних теплообмінників з е-комфортним контролером. Конструкція Master-Slave для з'єднаних у лінійку шаф забезпечує оптимальні умови експлуатації.

Зображення - Управління та регулювання
datchyk-temperatury-dlja-holodylnyh-agregatov-blue-e
gygrostat
iot-ynterfejs
kabel-master-slave-dlja-systemy-sk-bus
reguljator-chysla-oborotov-ec
termostat
tsyfrovoj-yndykator-y-reguljator-vnutrennej-temperatury-shkafa
vstavnoj-adapter-dlja-reguljatora-vnutrennej-temperatury-shkafa-y-gygrostata
Доступні для замовлення модифікації - Управління та регулювання
Код замовлення Тип Опис
3110000 SK Термостат ШВГ: 71х71х33, 5 mm, Діапазон робочих температур: -20 - 60°С
3110200 SK Нижній адаптер для внутрішнього термостату та гігростату корпусу –
3114200 Внутрішній корпус SK Digital Робоча напруга 100-230V, Діапазон робочих температур: 0 - 50°С
3118000 SK Гігростат ШВГ: 71х71х33, 5 mm, Номінальна робоча напруга 24 - 250V, 24 - 48V (пост.струм), Відносна вологість: 50 - 100 %
3120200 Блок керування швидкістю SK ШВГ: 105х90,5х60, 2 mm, Номінальна робоча напруга 100 - 230V
3124100 Кабель SK Master/Slave Довжина 3 метри
3124300 Інтерфейс SK IoT ШВГ: 18х117х120 mm, Діапазон робочих температур: 0 – 70°С
3124310 Адаптер SK Blue e IoT ШВГ: 80х30х40 mm, Діапазон робочих температур: 0 – 55°С
3124400 SK Датчик температури охолоджуючого пристрою Blue e+ Довжина кабелю 2,5 метра
3201070 Адаптер SK Master/Slave Для термоелектричного охолоджувача

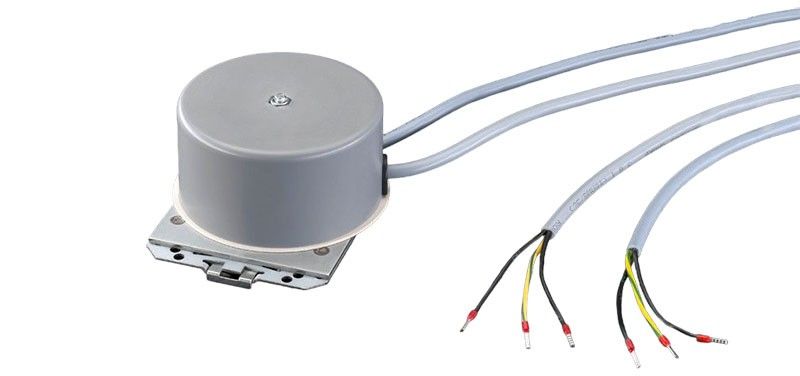

3201960 SK Тороїдальний трансформатор ШВГ: 105х123х55 mm, Номінальна напруга 230V (вторинна) 400 V (первинна)
3201970 SK Тороїдальний трансформатор ШВГ: 105х123х55 mm, Номінальна напруга 115V (первинна) 230 V (вторинна)
3235440 Блок керування швидкістю SK EC Диапазон настройки 5 - 55°С, Рабочее напряжение 100 - 250V
3235450 Датчик контролю швидкості Діапазон налаштування -25 - 80°С, Робоча напруга 10 - 12V
3235600 Автоматичний вимикач для однофазних холодильних агрегатів Blue e+ ШВГ: 90х18х76 mm, Діапазон робочих температур: -40 - 70°С
3235610 Автоматичний вимикач для однофазних холодильних агрегатів Blue e+ ШВГ: 97х45х97 mm, Діапазон робочих температур: -20 - 60°С
3235620 Автоматичний вимикач для холодильних агрегатів/чилерів Blue e+ ШВГ: 144х45х97 mm, Діапазон робочих температур: -20 - 60°С
5302041 IT-панель 19 Дюймів, 110-230V змінного струму, 24V Постійного струму
