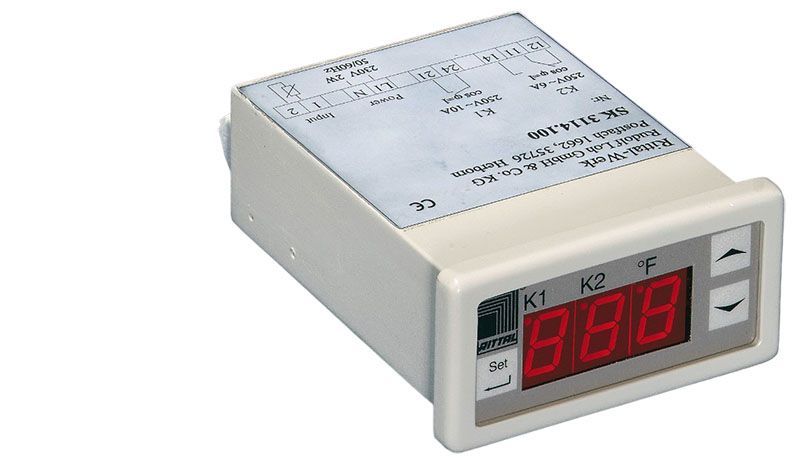

Цифровой индикатор и регулятор внутренней температуры шкафа


Установка на двери или стенке шкафа.

Технические характеристики:
  • Трехсимвольный 7-сегментный индикатор;
  • Переключение °C/°F – С датчиком NTC с длиной провода 1800 мм;
  • Два релейных выхода в виде перекидного и нормально разомкнутого контактов (макс. нагрузка контакта 230 В, 6 A);
  • Гистерезис срабатывания выбирается произвольно.

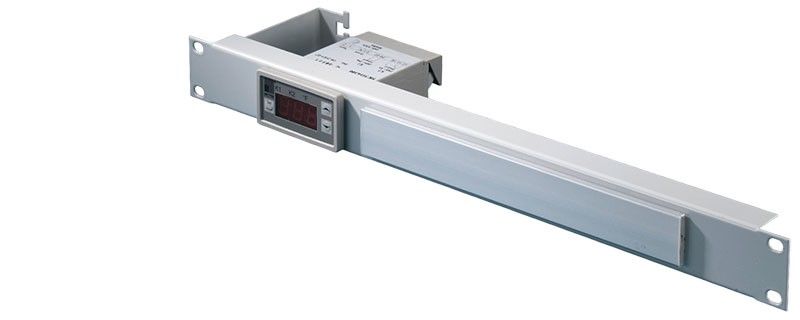

Цифровой индикатор и регулятор внутренней температуры шкафа встроен в патч-панель 1 U


Вкл. фиксатор для кабеля подключения и крепление для ленты с маркировкой.

Технические характеристики:
  • Трехсимвольный 7-сегментный индикатор;
  • Переключение °C/°F;
  • С датчиком NTC с длиной провода 1800 мм;
  • Два релейных выхода в виде перекидного и нормально разомкнутого контактов (макс. нагрузка контакта 230 В, 6 A);
  • Гистерезис срабатывания выбирается произвольно.

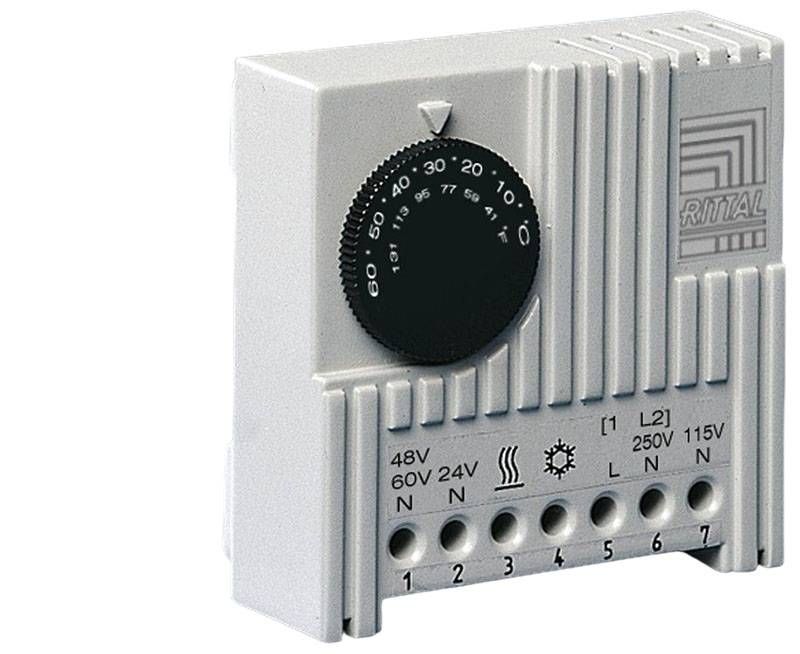

Термостат


Регулятор внутренней температуры шкафа. Этот терморегулятор оптимально подходит для управления вентиляторами, обогревателями и теплообменниками, а также в качестве датчика температуры внутри шкафа.

Преимущества:
  • Техника быстрого подключения, т. е. клеммная рейка с винтовыми зажимами с передней стороны;
  • Монтируется в любую точку вертикальной или горизонтальной 35 мм несущей шины согласно EN 50 022, а также крепится защелками к профилю шкафа с помощью прилагаемого адаптера.
Технические характеристики:
  • Биметаллический датчик как термочувствительный орган с термической обратной связью;
  • Набор контактов: 1-полюсный переключающий контакт как мгновенный выключатель;
  • Допустимая контактная нагрузка: кл. 5 – 3 (нагрев) AC 10 (4) А (индуктивная нагрузка при cos φ = 0,6)/кл. 5 – 4 (охлаждение): AC 5 (4)A (индуктивная нагрузка при cos φ = 0,6)/DC = макс. 30 Вт;
  • Гистерезис срабатывания: ок. 1 K ± 0,8 K.

Гигростат


Включает обогреватель или вентилятор при превышении жестко установленной относительной влажности в распределительном шкафу. Таким образом, не допускается достижения точки росы и предотвращается образование конденсата на оборудовании или электронных компонентах.

Преимущества:
  • Техника быстрого подключения, т. е. клеммная рейка с винтовыми зажимами с передней стороны;
  • Монтируется в любую точку вертикальной или горизонтальной 35 мм несущей шины согласно EN 50 022, а также крепится защелками к профилю шкафа с помощью прилагаемого адаптера.
Технические характеристики:
  • Набор контактов: 1-полюсный переключающий контакт как мгновенный выключатель;
  • Допустимая контактная нагрузка: AC ~ 5 (0,2) А (индуктивная нагрузка при cos φ = 0,6) / DC = макс. 20 Вт;
  • Диапазон установок: 50 – 100 % отн. влажн;
  • Гистерезис срабатывания: ок. 4 %.

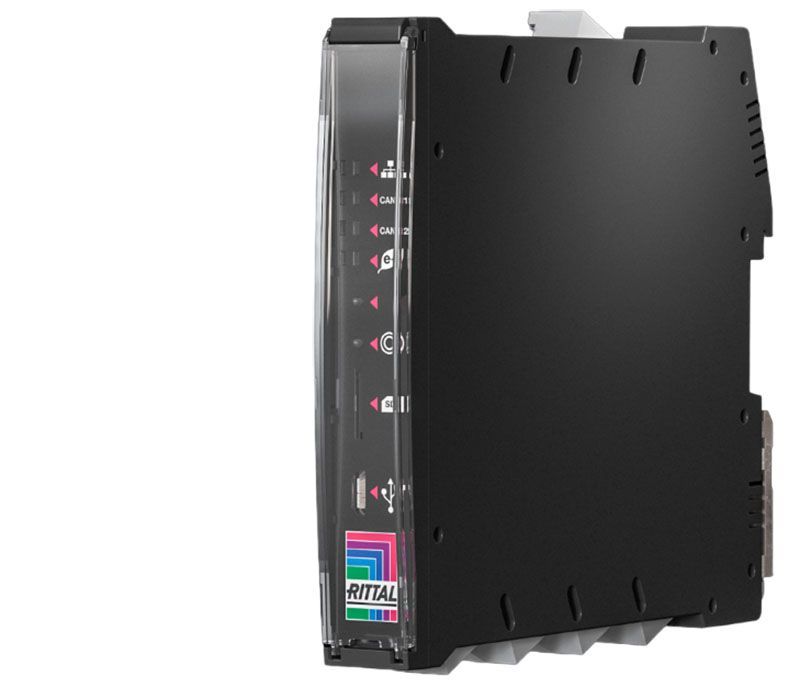

IoT-интерфейс


IoT-интерфейс является центральным элементом для интеллектуального подключения к локальной сети систем охлаждения Rittal, а также датчиков для контроля физических параметров окружающей среды. Благодаря большому количеству интерфейсов и поддерживаемых протоколов, он служит для сбора и передачи данных в вышестоящие IT-системы или системы локального контроля состояния машин.
Преимущества:
  • Цифровизация и подключение к сети открывают широкие возможности для предприятия. С помощью IoT-интерфейса можно просто реализовать подключение систем охлаждения Rittal и датчиков для контроля физических параметров окружающей среды к решениям для Промышленности 4.0, без необходимости доступа к логике автоматизации;
  • Plug and run: настройка конфигурации и ввод в эксплуатацию IoT-интерфейса производится через встроенный веб-сервер быстро, удобно и без необходимости программирования.
IoT-адаптер Blue e В сочетании с IoT-интерфейсом адаптер обеспечивает возможность подключения к локальной сети холодильных агрегатов поколения Blue e.

Преимущества:
  • Цифровизация и подключение к сети открывают широкие возможности для предприятия. В сочетании с IoT-интерфейсом (3124.300) возможно подключение холодильных агрегатов серии Blue e к системам Промышленности 4.0, без необходимости доступа к логике автоматизации;
  • Plug and run: настройка конфигурации и ввод в эксплуатацию IoT-интерфейса производится через встроенный веб-сервер быстро, удобно и без необходимости программирования;
  • Мониторинг состояния до 10 холодильных агрегатов в режиме Master/Slave.

Вставной адаптер для регулятора внутренней температуры шкафа и гигростата


Съемный адаптер с возможностью установки кабельных вводов для целенаправленного подвода кабеля от соответствующих потребителей, например, фильтрующих вентиляторов SK и обогревателей шкафов. В сочетании с кабельными вводами служит также для разгрузки от натяжения.

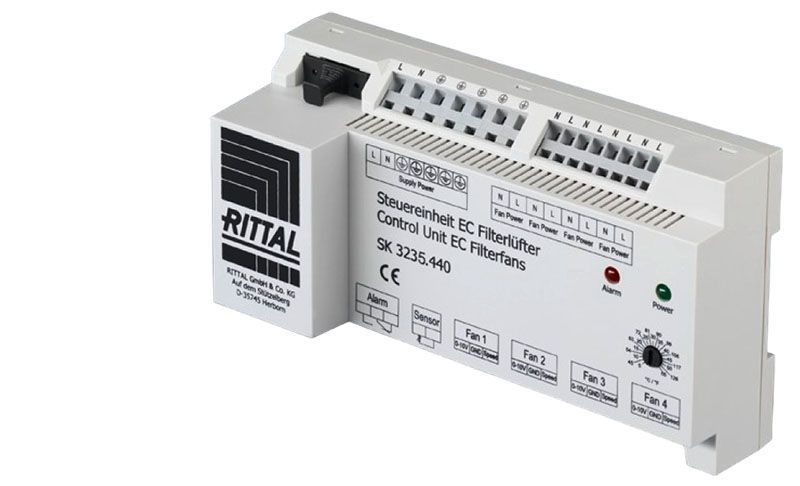

Регулятор числа оборотов EC


Блок управления для вентиляторов ЕС. Зависимая от температуры регулировка числа оборотов вентиляторов EC для снижения уровня шума и экономии энергии. Дополнительно возможен контроль функции вентилятора.

Функции:
  • Управление и контроль до 4 вентиляторов EC;
  • Монтаж на 35 мм несущую шину EN 50 022;
  • Внешний датчик температуры для учета фактической температуры;
  • Светодиод для индикации режима работы;
  • Сигнальное реле для оповещения о превышении температуры, неисправности вентилятора, обрыве провода и поломке датчика.

Датчик для регулирования числа оборотов. Датчик NTC для зависимой от температуры регулировки числа оборотов фильтрующих вентиляторов EC для снижения уровня шума и экономии энергии. Управление производится через фильтрующий вентилятор EC.

Технические характеристики:

  • Регулировочная характеристика: жестко заданное значение 35 °C, с линейным диапазоном управления между +35 °C (максимальное число оборотов 100 %) и +20 °C (минимальное число оборотов 10 %).
Для фильтрующих вентиляторов и воздуховоздушных теплообменников. Регулирование числа оборотов относительно температуры для уменьшения шума и экономии энергии при неполной нагрузке.


Датчик температуры для холодильных агрегатов Blue e+, чиллеров Blue e+


NTC-датчик для управления холодильными агрегатами Blue e+ по температуре в выбранной точке шкафа (управление с помощью внешнего датчика) и по температуре выдуваемого холодного воздуха внутри шкафа. У чиллера: дифференциальное управление используется в случае, когда необходимо регулировать температуру жидкости в зависимости от температуры окружающей среды (с положительной или отрицательной разностью). При этом датчик температуры необходимо расположить вблизи чиллера Blue e+.

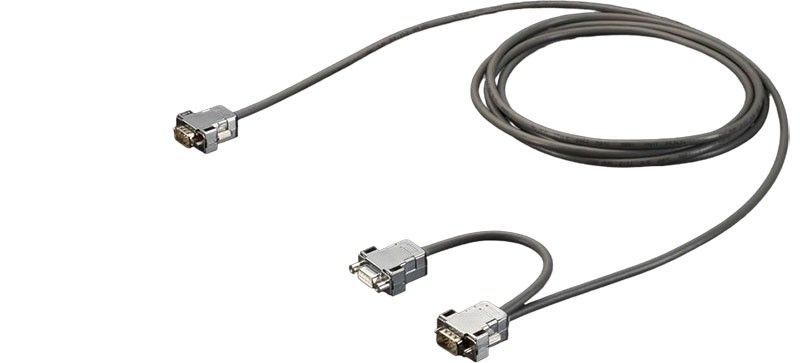

Кабель Master/Slave для системы SK-BUS


Для системы SK-BUS. Система SK-BUS позволяет соединить между собой несколько холодильных агрегатов и воздухо-водяных теплообменников c e-комфортным контроллером. Конструкция Master-Slave для соединенных в линейку шкафов обеспечивает оптимальные условия эксплуатации.
Изображения - Управление и регулирование
datchyk-temperatury-dlja-holodylnyh-agregatov-blue-e
gygrostat
iot-ynterfejs
kabel-master-slave-dlja-systemy-sk-bus
reguljator-chysla-oborotov-ec
termostat
tsyfrovoj-yndykator-y-reguljator-vnutrennej-temperatury-shkafa
vstavnoj-adapter-dlja-reguljatora-vnutrennej-temperatury-shkafa-y-gygrostata
Доступные для заказа модификации - Управление и регулирование
Код заказа Тип Описание
3110000 SK Термостат ШВГ: 71х71х33,5 mm, Диапазон рабочих температур: -20 - 60°С
3110200 SK Нижний адаптер для внутреннего термостата и гигростата корпуса –
3114200 Внутренний корпус SK Digital Рабочее напряжение 100-230V, Диапазон рабочих температур: 0 - 50°С
3118000 SK Гигростат ШВГ: 71х71х33,5 mm, Номинальное рабочее напряжение 24 - 250V, 24- 48V (пост.ток), Относительная влажность: 50 - 100 %
3120200 Блок управления скоростью SK ШВГ: 105х90,5х60,2 mm, Номинальное рабочее напряжение 100 - 230V
3124100 Кабель SK Master/Slave Длина 3 метра
3124300 Интерфейс SK IoT ШВГ: 18х117х120 мм, Діапазон робочих температур: 0 – 70°С
3124310 Адаптер SK Blue e IoT ШВГ: 80х30х40 mm, Диапазон рабочих температур: 0 - 55°С
3124400 SK Датчик температуры охлаждающего устройства Blue e+ Длина кабеля 2,5 метра
3201070 Адаптер SK Master/Slave Для термоэлектрического охладителя
3201960 SK Тороидальный трансформатор ШВГ: 105х123х55 mm, Номинальное напряжение 230V (вторичное) 400 V (первичное)
3201970 SK Тороидальный трансформатор ШВГ: 105х123х55 mm, Номинальное напряжение 115V (первичное) 230 V (вторичное)
3235440 Блок управления скоростью SK EC Диапазон настройки 5 - 55°С, Рабочее напряжение 100 - 250V
3235450 Датчик контроля скорости Диапазон настройки -25 - 80°С, Рабочее напряжение 10 - 12V
3235600 Автоматический выключатель для однофазных холодильных агрегатов Blue e+ ШВГ: 90х18х76 mm, Диапазон рабочих температур: -40 - 70°С
3235610 Автоматический выключатель для однофазных холодильных агрегатов Blue e+ ШВГ: 97х45х97 mm, Диапазон рабочих температур: -20 - 60°С
3235620 Автоматический выключатель для холодильных агрегатов/чиллеров Blue e+ ШВГ: 144х45х97 mm, Диапазон рабочих температур: -20 - 60°С
5302041 IT-панель 19 Дюймов, 110-230V переменного тока, 24V Постоянного тока
