SZ, Спіральний компресор

SZ, Спіральний компресор
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Максим Гох: 068 957 0213
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Отримати консультацію
Ціна: 1377.00 - 3733.00 EUR

Позначення моделі компресора


Спіральні компресори Danfoss випускаються як у вигляді одиночних компресорів, так і у вигляді тандемних агрегатів. У наведеному нижче прикладі представлена ​​номенклатура одиночного компресора, яка відповідає технічним описом, вказаним на табличці компресора табличці.

Кодові номера для списку замовлень наведені в розділі "Інформація для замовлення і упаковка". Для тандемних і потрійних агрегатів см. На Керівництво по паралельному застосування Danfoss документація FRCC.PC.005.


Принцип роботи спірального компресора Danfoss


У спіральному компресорі Danfoss SM/SY/SZ компресія стиснення здійснюється двома спіральними елементами розташованими в верхній частині компресора.
Усмоктуване газ надходить в компресор через всмоктуючий патрубок. Оскільки весь газ проходить навколо і через електродвигун, що забезпечує повне охолодження двигуна у всіх випадках застосування, масло краплі олії відокремлюються і потрапляють в масляний піддон. Після виходу з електродвигуна газ надходить в спіральні елементи, де відбувається стиснення відбувається стиснення. В кінцевому підсумку, що нагнітається газ залишає компресор через нагнітальний патрубок. Центр обертається спіралі (сірого кольору) проходить кругову траєкторію навколо центру нерухомою спіралі (чорного кольору). Цей рух створює симетричні кишені стиснення між двома елементами спіралі. Усмоктуване газ низького тиску затримується в кожному серповидно кишені в міру його утворення; безперервний рух орбітальної спіралі служить для герметизації кишені, обсяг якого зменшується по мірі просування кишені до центру спіралі, збільшуючи тиск газу. Максимальне стиснення досягається, коли кишеню досягає центру, де розташоване випускний отвір; ця стадія настає після трьох повних орбіт. Стиснення - це безперервний процес: рух спіралі - це всмоктування, стиснення і розрядження одночасно.


Особливості


На додаток до наявних раніше компресорів серії SM, компанія Danfoss доповнює свій асортимент трьома компресорами.
Нові компресори SM112-124 і SM/SZ147 мають вдосконалену конструкцію для досягнення найвищої ефективності.
  • Циркуляція газу, охолодження двигуна і масло поліпшені завдяки новій запатентованій конструкція кришки двигуна;
  • Захист деталей та збирання зменшують внутрішні витоків і збільшує термін служби;
  • Покращена ізоляція деталей значно знижує акустичні рівні;
  • Конструкція газозаборніка забезпечує більш високу стійкість до просочування рідини.

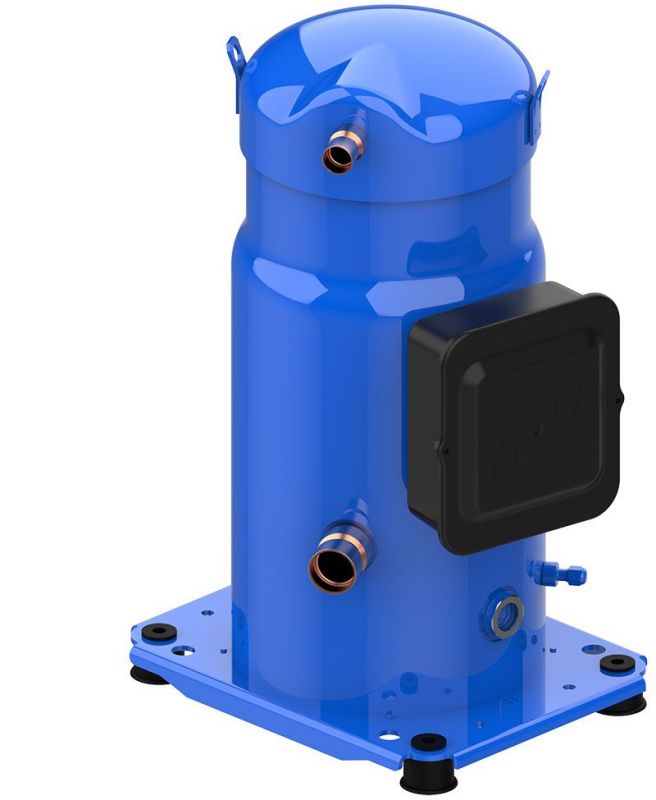

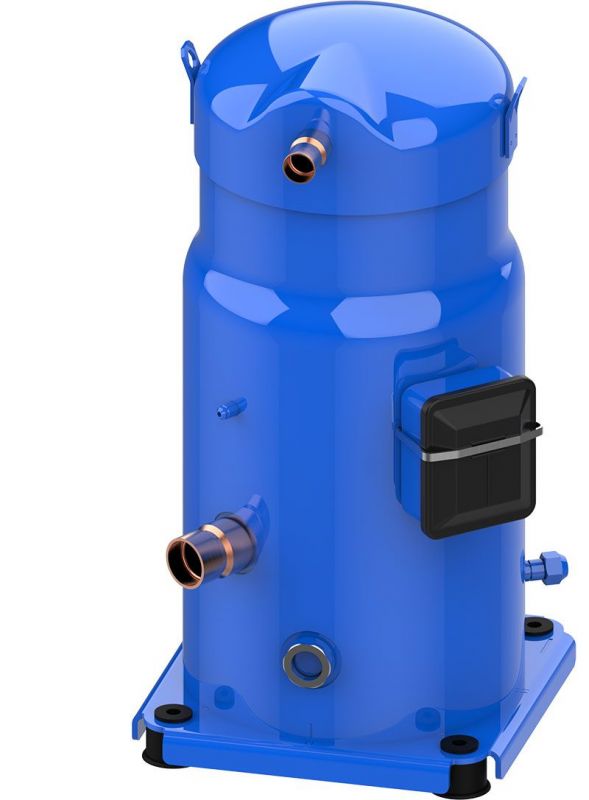

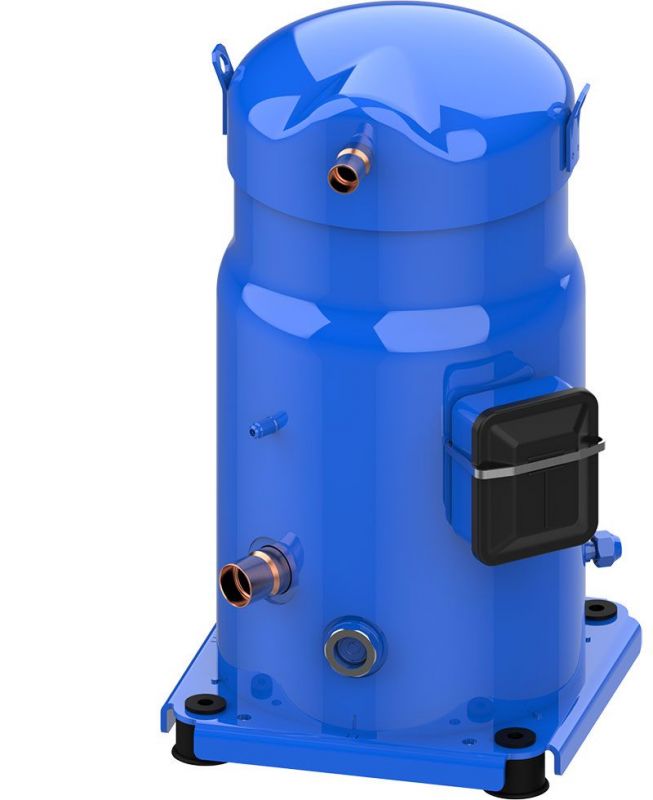

Зображення - SZ, Спіральний компресор
spiralnye-kompressory-sz
danfoss-sz-spiralnyj-kompressor
model-kompressora-sz
Доступні для замовлення модифікації - SZ, Спіральний компресор
Код замовлення Тип Об'ємна продуктивність 50/60 Гц Робочий об'єм 50/60 Гц Заправка мастила 50/60 Гц
SZ084-4VI SZ084S4VC 19.9 mЗ/h 114.5 cm3 3.25 L
SZ090-4VI SZ090S4VC 21.0 mЗ/h 120.5 cm3 3.25 L
SZ090-6VI SZ090S6VC 21.0 mЗ/h 120.5 cm3 3.25 L
SZ100-4VI SZ100S4VC 22.1 mЗ/h 127.2 cm3 3.25 L
SZ110-3VI SZ110S3VC 25.1 mЗ/h 144.2 cm3 3.25 L
SZ110-4VI SZ110S4VC 25.1 mЗ/h 144.2 cm3 3.25 L
SZ110-6VI SZ110S6VC 25.1 mЗ/h 144.2 cm3 3.25 L
SZ110-9VI SZ110S9VC 25.1 mЗ/h 144.2 cm3 3.25 L
SZ120-4VI SZ120S4VC 29.0 mЗ/h 166.6 cm3 3.25 L
SZ120-7VI SZ120S7VC 29.0 mЗ/h 166.6 cm3 3.25 L
SZ148-4VAI SZ148T4VC 34.6 mЗ/h 199 cm3 3.6 L
SZ161-4VAI SZ161T4VC 37.7 mЗ/h 216.6 cm3 3.6 L
SZ161-4VAM SZ161T4VC 37.7 mЗ/h 216.6 cm3 3.6 L
SZ175-4RI SZ175S4RC 40.5 mЗ/h 233 cm3 6.2 L
SZ175-4RM SZ175S4RC 40.5 mЗ/h 233 cm3 6.2 L
SZ185-3RI SZ185S3RC 43.5 mЗ/h 249.9 cm3 6.2 L
SZ185-4CAI SZ185S4CC 43.5 mЗ/h 249.9 cm3 6.2 L
SZ185-4RI SZ185S4RC 43.5 mЗ/h 249.9 cm3 6.2 L
SZ185-9RI SZ185S9RC 43.5 mЗ/h 249.9 cm3 6.2 L
