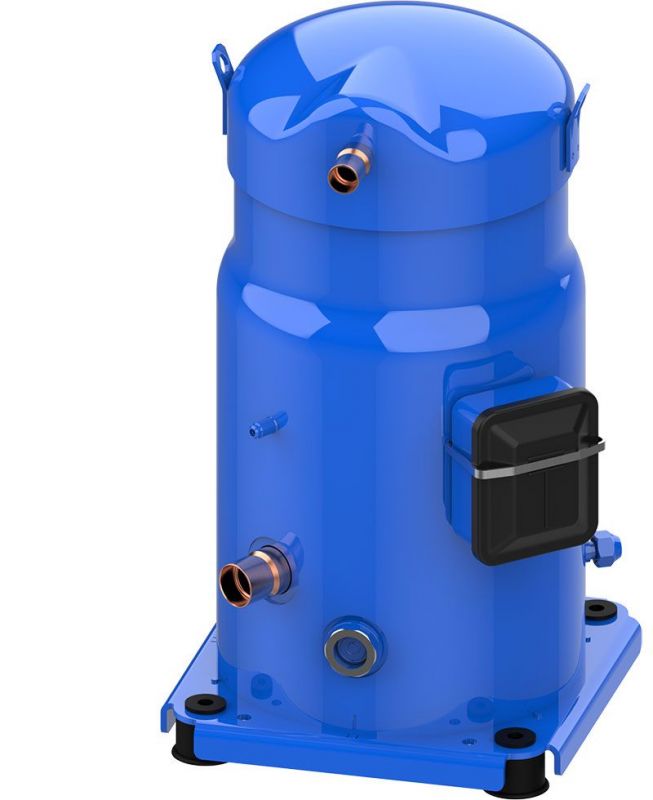

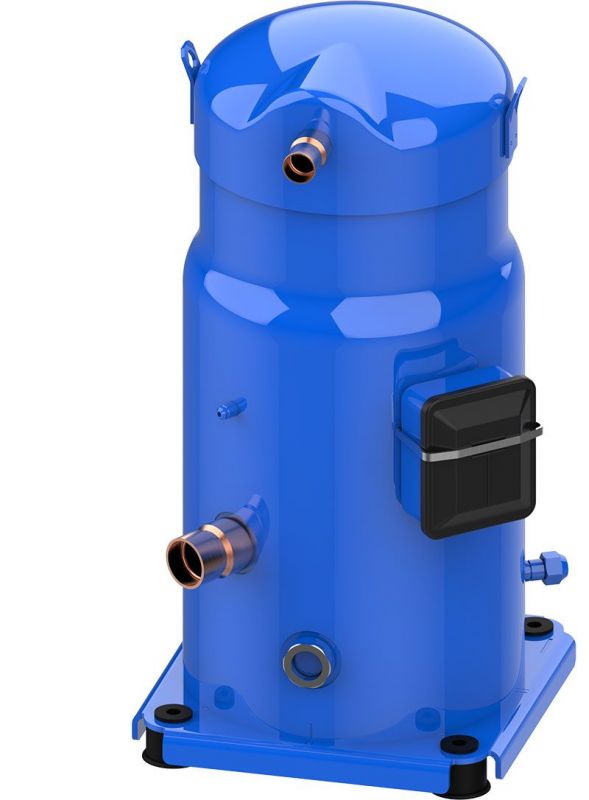

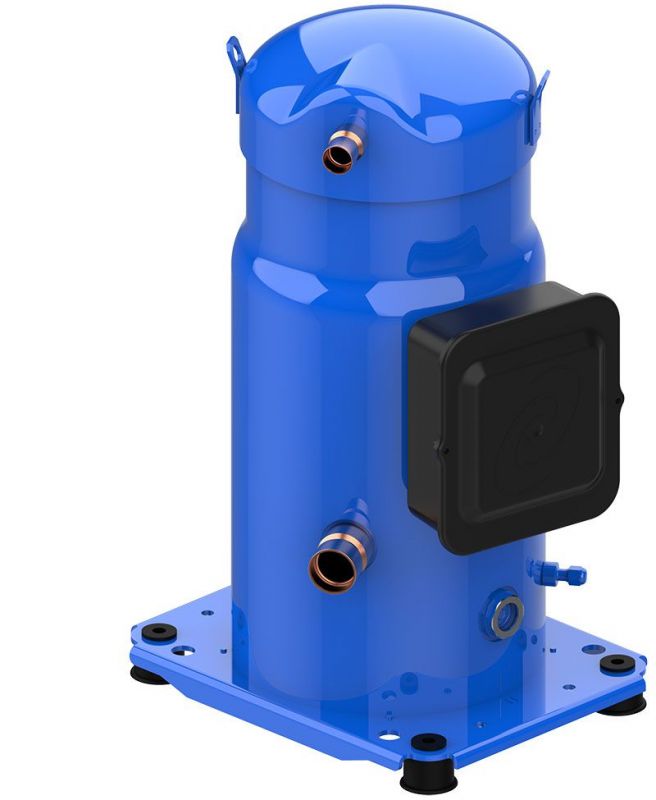

SZ, Спиральный компрессор



Спиральные компрессоры Danfoss выпускаются как в виде одиночных компрессоров, так и в виде тандемных агрегатов. В приведенном ниже примере представлена номенклатура одиночного компрессора, которая соответствует техническому описанию, указанному на заводской табличке компрессора заводской табличке.



Кодовые номера для списка заказов приведены в разделе "Информация для заказа и упаковка". Для тандемных и тройных агрегатов см. на Руководство по параллельному применению Danfoss документация FRCC.PC.005.





В спиральном компрессоре Danfoss SM/SY/SZ компрессия сжатие осуществляется двумя спиральными элементами расположенными в верхней части компрессора.

Всасываемый газ поступает в компрессор через всасывающий патрубок. Поскольку весь газ проходит вокруг и через электродвигатель, что обеспечивает полное охлаждение двигателя во всех случаях применения, масло капли масла отделяются и попадают в масляный поддон. После выхода из электродвигателя газ поступает в спиральные элементы, где происходит сжатие происходит сжатие. В конечном итоге, нагнетаемый газ покидает компрессор через нагнетательный патрубок. Центр вращающейся спирали (серого цвета) проходит круговую траекторию вокруг центра неподвижной спирали (черного цвета). Это движение создает симметричные карманы сжатия между двумя элементами спирали. Всасываемый газ низкого давления задерживается в каждом серповидном кармане по мере его образования; непрерывное движение орбитальной спирали служит для герметизации кармана, объем которого уменьшается по мере продвижения кармана к центру спирали, увеличивая давление газа. Максимальное сжатие достигается, когда карман достигает центра, где расположено выпускное отверстие; эта стадия наступает после трех полных орбит. Сжатие - это непрерывный процесс: движение спирали - это всасывание, сжатие и разряжение одновременно.





В дополнение к имеющимся ранее компрессорам серии SM, компания Danfoss дополняет свой ассортимент тремя компрессорами.

Новые компрессоры SM112-124 и SM/SZ147 имеют усовершенствованную конструкцию для достижения наивысшей эффективности.
