Системи цоколів VX



Інноваційна система цоколів VX забезпечує безпрецедентну різноманітність функцій та можливостей застосування. Вона поєднує всі відомі функції цоколів в одному рішенні, забезпечує нові можливості застосування та сумісна з системами шаф VX, VX IT, VX SE, TE, PC, TopPult, підлоговим пультом та IW – як єдина система цоколів.



Система цоколів VX складається з наступних артикулів:

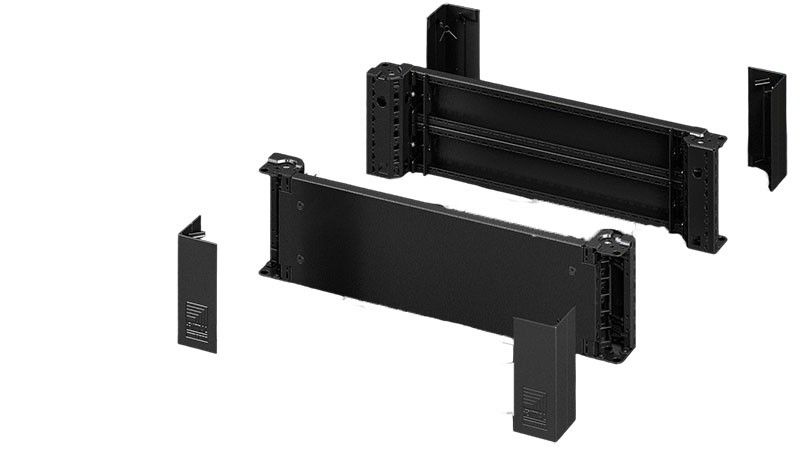

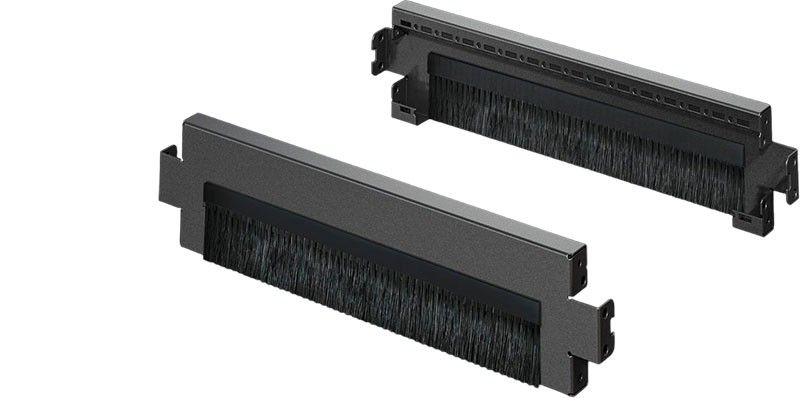

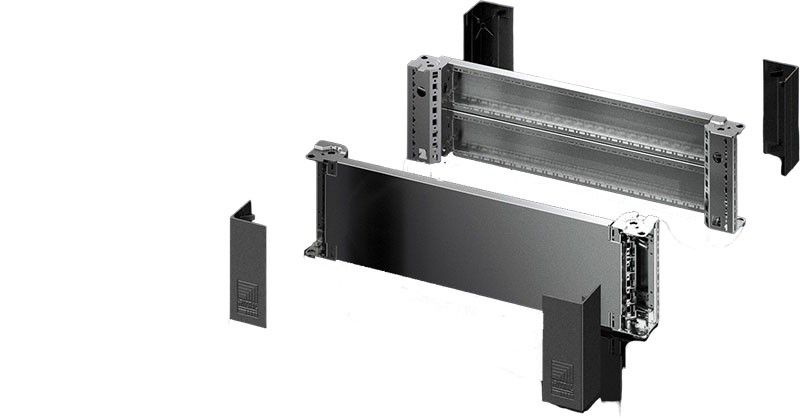

Завдяки повністю симетричним кутовим елементам та використанню однакових панелей цоколя по ширині та глибині відкриваються нові можливості застосування. Наприклад, доступні в комплектуючих панелі з вентиляцією або щітковим буртиком можуть бути встановлені збоку або замість передніх/задніх панелей.



Усі панелі можуть кріпитися до кутових елементів на клямках або на гвинтах. Наприклад, залежно від застосування, можна відмовитися від панелей між з'єднаними між собою шафами або встановити одну панель висотою 100 мм для стабілізації кутових елементів 100 мм. Система цоколів VX забезпечує, завдяки різноманітним комплектуючим та сумісності з комплектуючими шафами, практично безмежні можливості при встановленні, транспортуванні, введенні та фіксації кабелю, а також обладнанні цоколя.

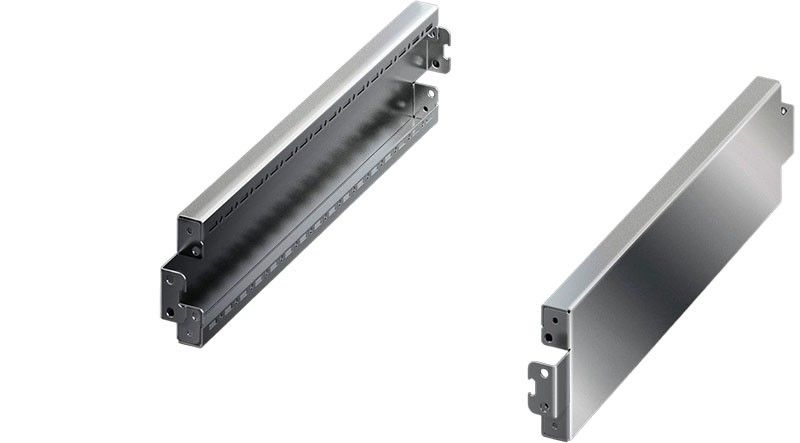

Для закриття конструкції цоколя збоку та додаткової стабілізації або для внутрішнього монтажу в з'єднані цоколя. На цоколь заввишки 200 мм монтується одна панель заввишки 200 мм або дві панелі заввишки 100 мм.

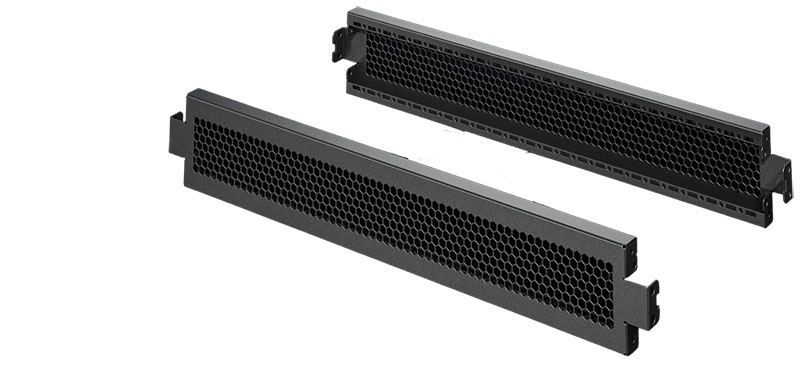

Для вентиляції шафи через цоколь. Спеціально для застосування, наприклад, в електророзподілі, коли не використовуються панелі основи шафи, дозволяє забезпечити струм повітря через розподільну шафу. Для відведення повітря з шафи є такі рішення, як підняття даху та спеціальні стельові панелі з вентиляційними прорізами. При висоті 200 мм цоколя можна використовувати одну або дві панелі з вентиляцією. Завдяки повній симетрії системи цоколів VX панелі з вентиляцією можна монтувати спереду, ззаду або на кутові елементи.
