Відсічний клапан SVA-L


Запірні клапани SVA-L - це кутові і прямі відсічні клапани зі стандартним і подовженим штоком. Запірні клапани задовольняють всім вимогам, що пред'являються до запірного обладнання для промислових холодильних установок. Вони мають найкращі характеристики потоку, легко встановлюються і обслуговуються. Конус клапана забезпечує щільне закриття і витримує сильні пульсації тиску і вібрації, які можуть бути присутніми, на лінії нагнітання.


Переваги

  • Застосовуються з ГХФУ, негорючими ДФУ холодоагентами, R717 (аміак) і R744 (CO2);
  • Призначені для установок, що працюють у важких умовах, включаючи високі тиску і широкий діапазон температур;
  • Клапани SNV-ST і SNV-SS мають можливість зворотного посадки клапанного конуса (метал по металу);
  • Мають невеликий розмір і малу вагу, прості в монтажі і обслуговуванні;
  • Напрямок потоку робочого середовища не регламентоване;
  • Підвищена надійність клапана забезпечується наявністю невиворачіваемого шпинделя;
  • Мають високі пропускні характеристики;
  • Кожен клапан має маркування із зазначенням типу і розміру;
  • Корпус і головка клапана виконані з низькотемпературної стали (з нержавіючої сталі у клапана SNV-SS) відповідно до вимог директиви ЄС щодо обладнання, що працює під тиском (PED) та інших міжнародних стандартів.

Монтаж клапана


Рекомендується встановлювати клапани у напрямку потоку, вказаною стрілкою на корпусі клапана. Клапан може бути встановлений стрілкою проти напрямку потоку робочого середовища, але при цьому значення коефіцієнта kv (cv) злегка зменшується. Корпус клапана витримує дуже високий внутрішній тиск, але що стосується системи в цілому, слід не допускати можливості виникнення сильного зростання тиску, викликаного термічним розширенням холодоагенту в замкнутих обсягах.
Зображення - SVA-L, Відсічний клапан

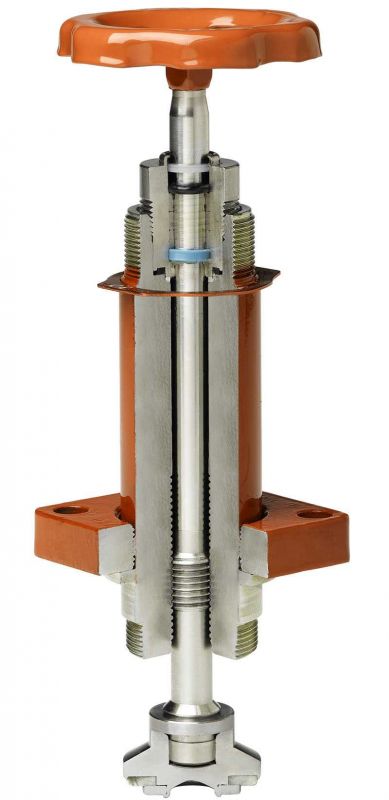

zapornye-klapany-sva-l-eto-uglovye-i-pryamye-zapornye-klapany-so-standartnym-i-udlinennym-shtokom

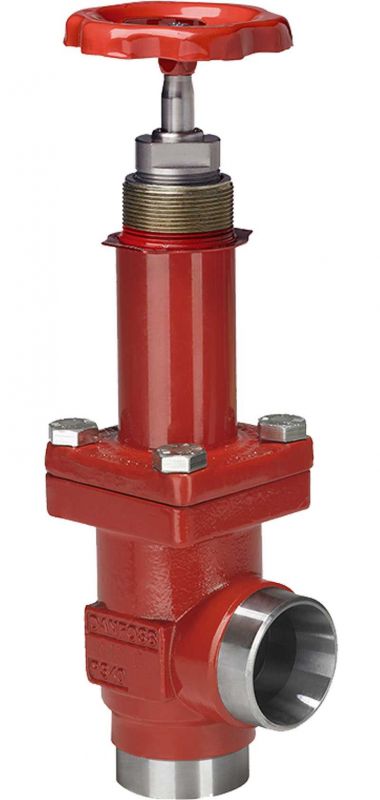

sva-l-otsechnoj-klapan

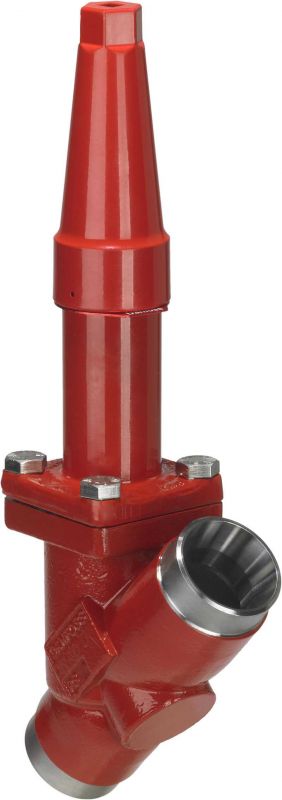

zapornye-klapany-sva-l-korpus-i-golovka-klapana-vypolneny-iz-nizkotemperaturnoj-stali
Доступні для замовлення модифікації - SVA-L, Відсічний клапан
Код замовлення Тип Максимальний робочий тиск Робоча температура Пропускна спроможність Розмір з'єднання
148B5240 SVA-L25 52 bar -60 – 150 °C 7 m3/h 15x15 mm
148B5241 SVA-L25 52 bar -60 – 150 °C 7 m3/h 15x15 mm
148B5250 SVA-L25 52 bar -60 – 150 °C 4.9 m3/h 15x15 mm
148B5251 SVA-L25 52 bar -60 – 150 °C 4.9 m3/h 15x15 mm
148B5274 SVA-L25 52 bar -60 – 150 °C 6 m3/h 15x15 mm
148B5340 SVA-L20 52 bar -60 – 150 °C 14.6 m3/h 20x20 mm
148B5341 SVA-L20 52 bar -60 – 150 °C 14.6 m3/h 20x20 mm
148B5350 SVA-L20 52 bar -60 – 150 °C 10.2 m3/h 20x20 mm
148B5351 SVA-L20 52 bar -60 – 150 °C 10.2 m3/h 20x20 mm
148B5440 SVA-L25 52 bar -60 – 150 °C 24.8 m3/h 25x25 mm
148B5441 SVA-L25 52 bar -60 – 150 °C 24.8 m3/h 25x25 mm
148B5450 SVA-L25 52 bar -60 – 150 °C 17.4 m3/h 25x25 mm
148B5451 SVA-L25 52 bar -60 – 150 °C 17.4 m3/h 25x25 mm
148B5541 SVA-L32 52 bar -60 – 150 °C 42.6 m3/h 32x32 mm
148B5550 SVA-L32 52 bar -60 – 150 °C 29.8 m3/h 32x32 mm
148B5551 SVA-L32 52 bar -60 – 150 °C 29.8 m3/h 32x32 mm
148B5640 SVA-L40 52 bar -60 – 150 °C 45.2 m3/h 40x40 mm
148B5641 SVA-L40 52 bar -60 – 150 °C 45.2 m3/h 40x40 mm
148B5650 SVA-L40 52 bar -60 – 150 °C 31.6 m3/h 40x40 mm
148B5651 SVA-L40 52 bar -60 – 150 °C 31.6 m3/h 40x40 mm
