SL, Паяні теплообмінники

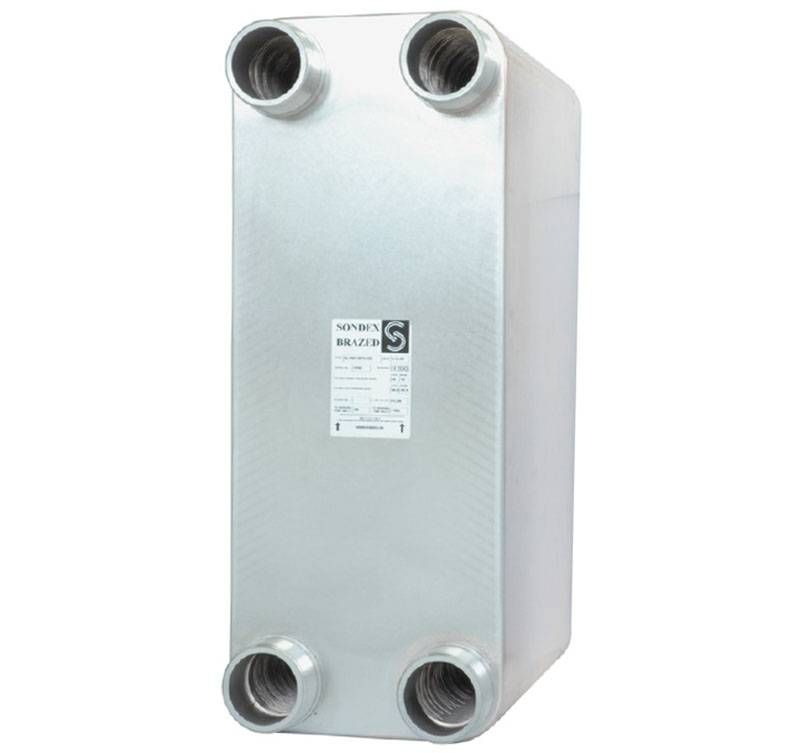

Теплообмінник пластинчастий типу SL140TM-1, SL140TK-1, SL140TL-1, SL222TL-1, SL333TK-1, SL333TL-1, SL333TM-1 (далі – SL) є паяним теплообмінним апаратом поверхневого типу, який призначений для передачі теплової енергії від одного теплоносія до іншого в системах опалення, гарячого водопостачання, вентиляції та кондиціювання повітря. Теплообмінники пластинчасті паяні виготовляються із теплообмінних пластин різного розміру.





Теплообмінник складається з пакету рифлених тонкостінних пластин з нержавіючої сталі, спаяних між собою за допомогою мідного припою або припою з нержавіючої сталі. Пакет пластин розміщено між двома торцевими пластинами. Порожнини міжпластинчастих каналів з'єднані колекторами і далі – з патрубками для входу та виходу робочих середовищ. Теплообмінник SL служить для передачі тепла від теплоносія з більшою температурою теплоносія з меншою температурою шляхом теплопередачі через поверхні пластин, що дозволяє уникнути перемішування потоків теплоносіїв один з одним. Через патрубки теплообмінника надходять робочі середовища (теплоносії), які беруть участь у процесі теплопередачі. Ефективний теплообмін забезпечується високою турбулентністю потоку в каналах між пластинами та протиточною схемою руху теплоносіїв (пластини розташовані таким чином, що теплоносії рухаються у протилежних напрямках).



Стандартні версії SL складаються з пластин з різним профілем рифлення, що є ламані лінії з різним кутом нахилу. Удосконалений профіль пластин теплообмінник (мікропластина) є поверхнею з поглибленнями у вигляді лунок. Мікропластинчасті теплообмінники типу SL характеризуються високою ефективністю теплообміну при невеликій вазі, малих габаритних розмірах та невеликих втратах тиску. Мікропластинчасті характеризуються високою механічною міцністю. Залежно від потреб може бути обраний один із двох типів профілів пластин: TM, TK або мікропластину.
