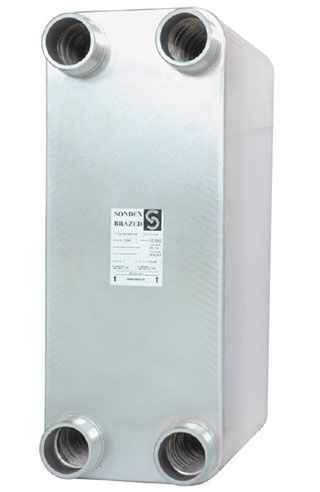

Пластинчатые паяные теплообменники SL


Теплообменник пластинчатый типа SL140TM-1, SL140TK-1, SL140TL-1, SL222TL-1, SL333TK-1, SL333TL-1, SL333TM-1 (далее – SL) представляет собой паяный теплообменный аппарат поверхностного типа, который предназначен для передачи тепловой энергии от одного теплоносителя к другому в системах отопления, горячего водоснабжения, вентиляции и кондиционирования воздуха. Теплообменники пластинчатые паяные изготавливаются из теплообменных пластин различного размера.


Описание и работа


Теплообменник состоит из пакета рифленых тонкостенных пластин из нержавеющей стали, спаянных между собой с помощью медного припоя или припоя из нержавеющей стали. Пакет пластин размещен между двумя торцевыми пластинами. Полости межпластинчатых каналов соединены коллекторами и далее – с патрубками для входа и выхода рабочих сред. Теплообменник SL служит для передачи тепла от теплоносителя с большей температурой к теплоносителю с меньшей температурой путем теплопередачи через поверхности пластин, что позволяет избежать перемешивания потоков теплоносителей друг с другом. Через патрубки теплообменника поступают рабочие среды (теплоносители), которые участвуют в процессе теплопередачи. Эффективный теплообмен обеспечивается высокой турбулентностью потока в каналах между пластинами и противоточной схемой движения теплоносителей (пластины расположены таким образом, что теплоносители движутся в противоположных направлениях).

Стандартные версии SL составляются из пластин с различным профилем рифления, представляющим собой ломанные линии с различным углом наклона. Усовершенствованный профиль пластин теплообменник (микропластина) представляет собой поверхность с углублениями в виде лунок. Микропластинчатые Теплообменники типа SL характеризуются высокой эффективностью теплообмена при небольшом весе, малых габаритных размерах и небольших потерях давления. Микропластинчатые характеризуются высокой механической прочностью. В зависимости от потребностей может быть выбран один из двох типов профилей пластин: TM, TK или микропластина.
Изображения - SL, Паяные теплообменники

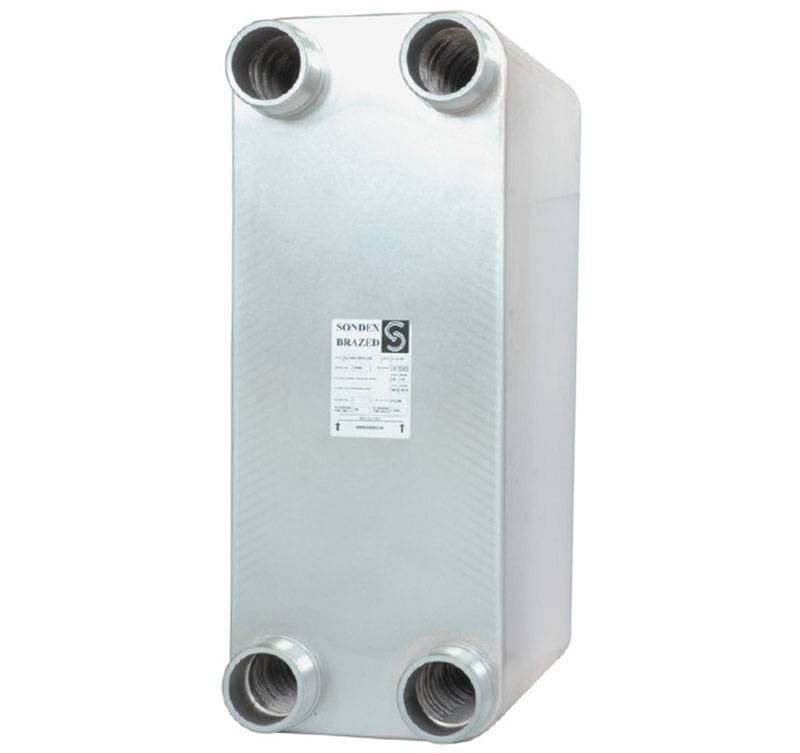

plastinchatye-payanye-teploobmenniki-sl140tm-1-sl140tk-1
Доступные для заказа модификации - SL, Паяные теплообменники
Код заказа Тип Максимльное раб. давление Соединение Длина соединения Кол-во пластин Рабочая температура
079U3834 SL222TL-1 25 bar Фланець DN 80 50 -10 - 180°C
079U6131 SL140TL-1 25 bar 2 1/2 in 30 mm 20 -196 - 225°C
079U6132 SL140TL-1 25 bar 2 1/2 in 30 mm 30 -196 - 225°C
079U6133 SL140TL-1 25 bar 2 1/2 in 30 mm 40 -196 - 225°C
079U6134 SL140TL-1 25 bar 2 1/2 in 30 mm 50 -196 - 225°C
079U6135 SL140TL-1 25 bar 2 1/2 in 30 mm 60 -196 - 225°C
079U6136 SL140TL-1 25 bar 2 1/2 in 30 mm 70 -196 - 225°C
079U6137 SL140TL-1 25 bar 2 1/2 in 30 mm 80 -196 - 225°C
079U6138 SL140TL-1 25 bar 2 1/2 in 30 mm 90 -196 - 225°C
079U6139 SL140TL-1 25 bar 2 1/2 in 30 mm 100 -196 - 225°C
079U6140 SL140TL-1 25 bar 2 1/2 in 30 mm 110 -196 - 225°C
079U6141 SL140TL-1 25 bar 2 1/2 in 30 mm 120 -196 - 225°C
079U6142 SL140TL-1 25 bar 2 1/2 in 30 mm 130 -196 - 225°C
079U6143 SL140TL-1 25 bar 2 1/2 in 30 mm 140 -196 - 225°C
079U6145 SL140TL-1 25 bar 2 1/2 in 30 mm 160 -196 - 225°C
079U6147 SL140TL-1 25 bar 2 1/2 in 30 mm 180 -196 - 225°C
079U6149 SL140TL-1 25 bar 2 1/2 in 30 mm 200 -196 - 225°C
079U6152 SL140TM-1 25 bar 2 1/2 in 30 mm 20 -196 - 225°C
079U6153 SL140TM-1 25 bar 2 1/2 in 30 mm 30 -196 - 225°C
079U6154 SL140TM-1 25 bar – – – –
079U6155 SL140TM-1 25 bar 2 1/2 in 30 mm 50 -196 - 225°C
079U6156 SL140TM-1 25 bar 2 1/2 in 30 mm 60 -196 - 225°C
079U6157 SL140TM-1 25 bar 2 1/2 in 30 mm 70 -196 - 225°C
079U6158 SL140TM-1 25 bar 2 1/2 in 30 mm 80 -196 - 225°C
079U6159 SL140TM-1 25 bar 2 1/2 in 30 mm 90 -196 - 225°C
079U6160 SL140TM-1 25 bar 2 1/2 in 30 mm 100 -196 - 225°C
079U6161 SL140TM-1 25 bar 2 1/2 in 30 mm 110 -196 - 225°C
079U6162 SL140TM-1 25 bar 2 1/2 in 30 mm 120 -196 - 225°C
079U6163 SL140TM-1 25 bar 2 1/2 in 30 mm 130 -196 - 225°C
079U6164 SL140TM-1 25 bar 2 1/2 in 30 mm 140 -196 - 225°C
079U6166 SL140TM-1 25 bar 2 1/2 in 30 mm 160 -196 - 225°C
079U6168 SL140TM-1 25 bar 2 1/2 in 30 mm 180 -196 - 225°C
079U6170 SL140TM-1 25 bar 2 1/2 in 30 mm 200 -196 - 225°C
079U6173 SL140TK-1 25 bar 2 1/2 in 30 mm 20 -196 - 225°C
079U6174 SL140TK-1 25 bar – – – –
079U6175 SL140TK-1 25 bar – – – –
079U6176 SL140TK-1 25 bar 2 1/2 in 30 mm 50 -196 - 225°C
079U6177 SL140TK-1 25 bar 2 1/2 in 30 mm 60 -196 - 225°C
079U6178 SL140TK-1 25 bar 2 1/2 in 30 mm 70 -196 - 225°C
079U6179 SL140TK-1 25 bar 2 1/2 in 30 mm 80 -196 - 225°C
079U6180 SL140TK-1 25 bar 2 1/2 in 30 mm 90 -196 - 225°C
079U6181 SL140TK-1 25 bar 2 1/2 in 30 mm 100 -196 - 225°C
079U6182 SL140TK-1 25 bar 2 1/2 in 30 mm 110 -196 - 225°C
079U6183 SL140TK-1 25 bar 2 1/2 in 30 mm 120 -196 - 225°C
079U6184 SL140TK-1 25 bar 2 1/2 in 30 mm 130 -196 - 225°C
079U6185 SL140TK-1 25 bar 2 1/2 in 30 mm 140 -196 - 225°C
079U6187 SL140TK-1 25 bar 2 1/2 in 30 mm 160 -196 - 225°C
079U6189 SL140TK-1 25 bar 2 1/2 in 30 mm 180 -196 - 225°C
079U6191 SL140TK-1 25 bar 2 1/2 in 30 mm 200 -196 - 225°C
079U8152 SL333TL-1 25 bar Фланець DN 100 90 -10 - 180°C
079U8153 SL333TL-1 25 bar Фланець DN 100 100 -10 - 180°C
079U8171 SL333TL-1 25 bar Фланець DN 100 280 -10 - 180°C
079U8173 SL333TL-1 25 bar Фланець DN 100 300 -10 - 180°C
079U8191 SL333TM-1 25 bar Фланець DN 100 120 -10 - 180°C
079U8199 SL333TM-1 25 bar Фланець DN 100 200 -10 - 180°C
079U8227 SL333TK-1 25 bar Фланець DN 100 120 -10 - 180°C
