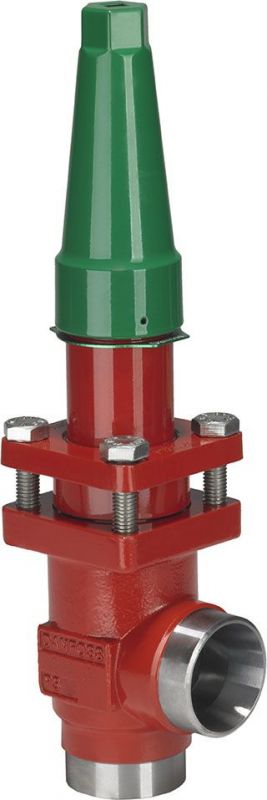

SCA-X, Зворотний клапан

SCA-X, Зворотний клапан
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Максим Гох: 068 957 0213
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Отримати консультацію
Ціна: 183.00 - 803.00 EUR

Зворотно-запірний клапан SCA-X

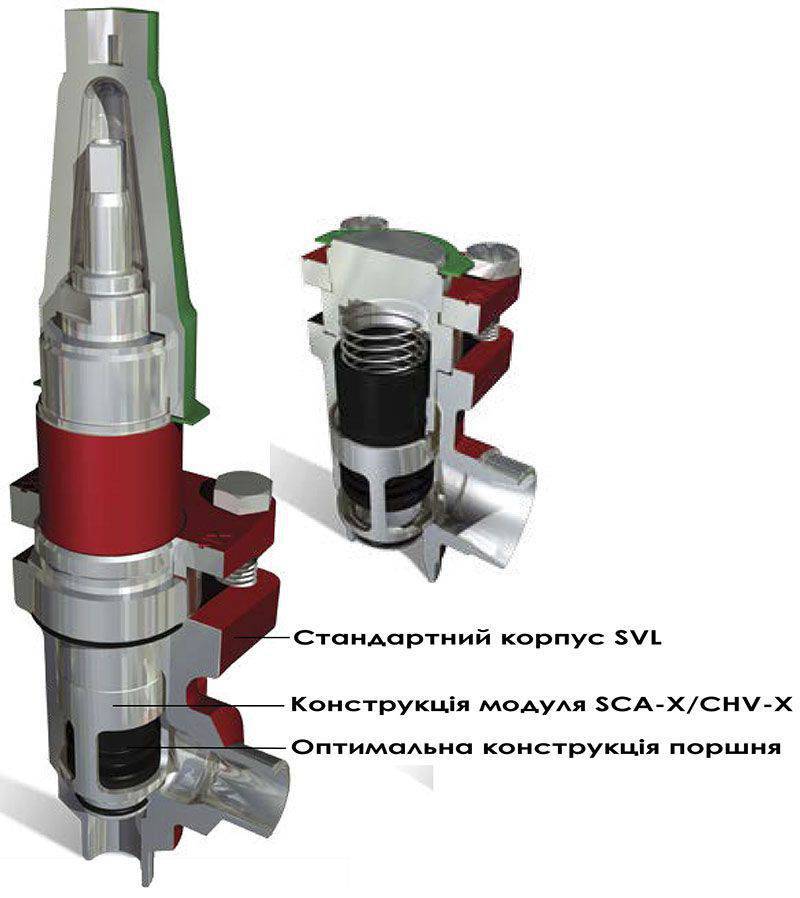

SCA-X - це зворотні клапани з вбудованою функцією запірного клапана. Клапани SCA-X випускаються в кутових виконаннях. Дані клапани призначені для відкриття при дуже малих перепадах тиску. Вони мають невеликий гідравлічний опір і легко розбираються для проведення огляду та технічного обслуговування. Клапани SCА-X забезпечені ковпачком. Вони мають зворотну посадку клапанного конуса, що дозволяє замінювати сальникове ущільнення шпинделя, навіть якщо клапан знаходиться під тиском. Прорізані лазером V-подібні порти забезпечують клапану відмінні гідравлічні характеристики при відкритті. Клапанний конус, що має еластичне ущільнення, точно і щільно закриває клапанне сідло. Добре збалансований демпфуючий ефект між поршнем і циліндром забезпечує оптимальний захист від пульсацій тиску при низьких навантаженнях.

Переваги

  • Придатні для систем на ГХФУ, ДФУ, R717 (аміак), R744 (CO2), пропану, бутану, ізобутані і етан. З заміненим кільцем ущільнювача можливе використання в застосуваннях з тепловим насосом для R717 і системах пропілену
  • Корпус кожного клапана випускається з декількома різними типами приєднання і розмірами.
  • Є можливість перепрофілювати SCA-X в будь-який інший виріб серії Flexline ™ SVL (ручний регулюючий клапан, запірний клапан або сітчастий фільтр) шляхом простої заміни верхньої частини.
  • Швидке і просте обслуговування клапанів. Заміна верхньої частини клапана, не вимагає проведення зварювальних робіт.
  • Можуть відкриватися при дуже низьких перепадах тиску 0,04 бар.
  • Оснащені вбудованою демпфирующей камерою, запобігає виникненню вібрації конуса через низьку швидкості і / або низької щільності холодоагенту.
  • Кожен клапан має маркування із зазначенням типу, розміру і діапазону застосування. При підготовці для роботи з тепловому насосом для аміаку або в системі з пропиленом має бути встановлено додаткове ідентифікує кільце.
  • Легко і просто розбираються, для проведення огляду та технічного обслуговування.
  • Мають зворотну посадку клапанного конуса, що дозволяє замінювати сальникове ущільнення шпинделя, навіть якщо клапан знаходиться під тиском.
  • Мають оптимальні гідравлічні характеристики, що забезпечують швидке відкриття клапана.
  • Корпус і шток клапанів виконані з низькотемпературної стали відповідно до вимог Директиви ЄС щодо обладнання, що працює під тиском (PED) та інших міжнародних стандартів.
  • Болти клапана виготовлені з нержавіючої сталі
Зображення - SCA-X, Зворотний клапан
klapany-sca-x-imeyut-obratnuyu-posadku-klapannogo-konusa

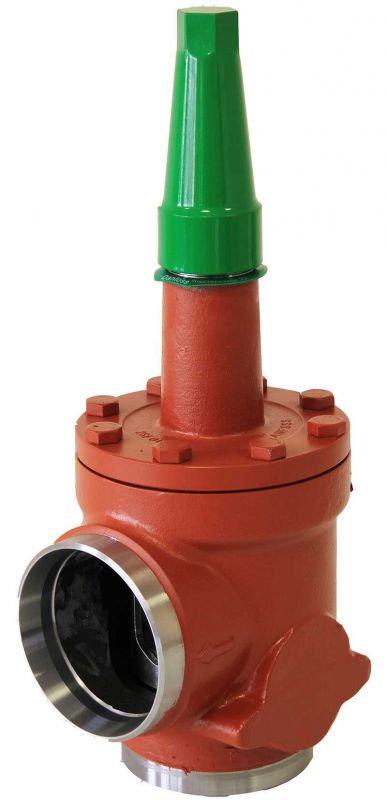

sca-x

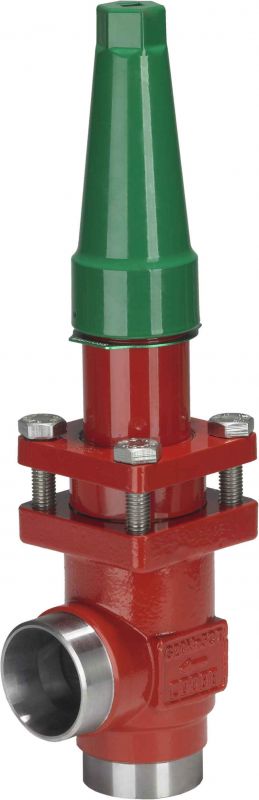

sca-x-eto-obratnye-klapany-so-vstroennoj-funktsiej-zapornogo-klapana

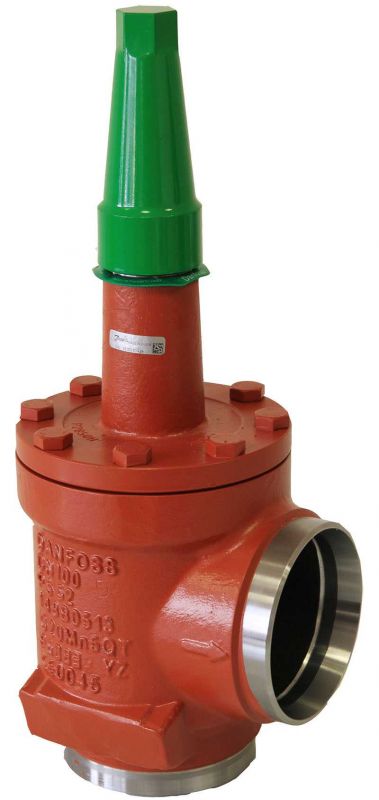

sca-x-obratnyj-klapan
Доступні для замовлення модифікації - SCA-X, Зворотний клапан
Код замовлення Тип Максимальний робочий тиск Робоча температура Пропускна спроможність Розмір з'єднання
148B5208 SCA-X 15 52 bar -60 – 150 °C 8 m3/h 15x15 mm
148B5209 SCA-X 15 52 bar -60 – 150 °C 8 m3/h 15x15 mm
148B5308 SCA-X 20 52 bar -60 – 150 °C 10 m3/h 20x20 mm
148B5309 SCA-X 20 52 bar -60 – 150 °C 10 m3/h 20x20 mm
148B5408 SCA-X 25 52 bar -60 – 150 °C 24 m3/h 25x25 mm
148B5409 SCA-X 25 52 bar -60 – 150 °C 24 m3/h 25x25 mm
148B5508 SCA-X 32 52 bar -60 – 150 °C 30 m3/h 32x32 mm
148B5509 SCA-X 32 52 bar -60 – 150 °C 30 m3/h 32x32 mm
148B5608 SCA-X 40 52 bar -60 – 150 °C 30 m3/h 40x40 mm
148B5609 SCA-X 40 52 bar -60 – 150 °C 30 m3/h 40x40 mm
148B5702 SCA-X 50 52 bar -60 – 150 °C 45 m3/h 50x50 mm
148B5703 SCA-X 50 52 bar -60 – 150 °C 45 m3/h 50x50 mm
148B5704 SCA-X 50 52 bar -60 – 150 °C 45 m3/h 50x50 mm
148B5735 SCA-X 50 52 bar -60 – 150 °C — —
148B5802 SCA-X 65 52 bar -60 – 150 °C 72 m3/h 65x65 mm
148B5803 SCA-X 65 52 bar -60 – 150 °C 72 m3/h 65x65 mm
148B5902 SCA-X 80 52 bar -60 – 150 °C 103 m3/h 80x80 mm
148B5903 SCA-X 80 52 bar -60 – 150 °C 103 m3/h 80x80 mm
148B6002 SCA-X 100 52 bar -60 – 150 °C 196 m3/h 100x100 mm
148B6004 SCA-X 100 52 bar -60 – 150 °C 196 m3/h 100x100 mm
148B6019 SCA-X 100 52 bar -60 – 150 °C — 100x100 mm
148B6102 SCA-X 125 52 bar -60 – 150 °C 301 m3/h 125x125 mm
148B6103 SCA-X 125 52 bar -60 – 150 °C 301 m3/h 125x125 mm
