Обратно-запорний клапан SCA-X

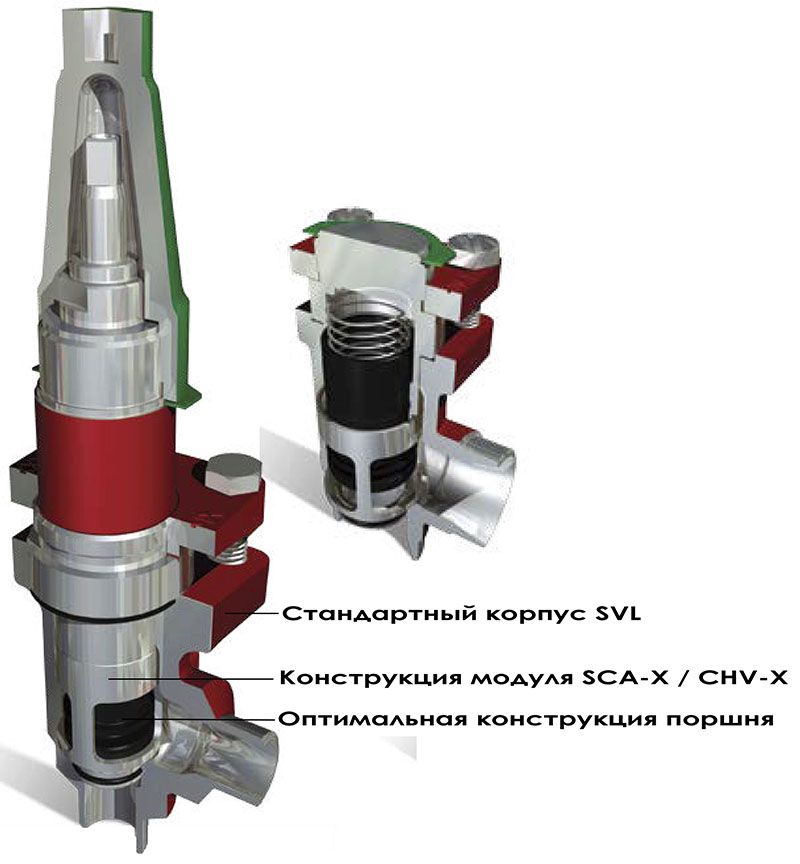

SCA-X — это обратные клапаны со встроенной функцией запорного клапана. Клапаны SCA-X выпускаются в угловых исполнениях. Данные клапаны предназначены для открытия при очень малых перепадах давления. Они имеют небольшое гидравлическое сопротивление и легко разбираются для проведения осмотра и технического обслуживания. Клапаны SCА-X снабжены колпачком. Они имеют обратную посадку клапанного конуса, что позволяет заменять сальниковое уплотнение шпинделя, даже если клапан находится под давлением. Прорезанные лазером V-образные порты обеспечивают клапану отличные гидравлические характеристики при открытии. Клапанный конус, имеющий эластичное уплотнение, точно и плотно закрывает клапанное седло. Хорошо сбалансированный демпфирующий эффект между поршнем и цилиндром обеспечивает оптимальную защиту от пульсаций давления при низких нагрузках.

Преимущевства

  • Пригодны для систем на ГХФУ, ГФУ, R717 (аммиак), R744 (CO2), пропане, бутане, изобутане и этане. С замененным уплотнительным кольцом возможно использование в применениях с тепловым насосом для R717 и системах пропилена
  • Корпус каждого клапана выпускается с несколькими различными типами присоединения и размерами.
  • Имеется возможность перепрофилировать SCA-X в любое иное изделие серии Flexline™ SVL (ручной регулирующий клапан, запорный клапан или сетчатый фильтр) путем простой замены верхней части.
  • Быстрое и простое обслуживание клапанов. Замена верхней части клапана, не требует проведения сварочных работ.
  • Могут открываться при очень низких перепадах давления 0,04 бар.
  • Оснащены встроенной демпфирующей камерой, предотвращающей возникновение вибрации конуса из-за низкой скорости и/или низкой плотности хладагента.
  • Каждый клапан имеет маркировку с указанием типа, размера и диапазона применения. При подготовке для работы с тепловом насосом для аммиака или в системе с пропиленом должно быть установлено дополнительное идентифицирующее кольцо.
  • Легко и просто разбираются, для проведения осмотра и технического обслуживания.
  • Имеют обратную посадку клапанного конуса, что позволяет заменять сальниковое уплотнение шпинделя, даже если клапан находится под давлением.
  • Имеют оптимальные гидравлические характеристики, обеспечивающие быстрое открытие клапана.
  • Корпус и шток клапанов выполнены из низкотемпературной стали в соответствии с требованиями Директивы ЕС по оборудованию, работающему под давлением (PED) и других международных стандартов.
  • Болты клапана изготовлены из нержавеющей стали

Изображения - SCA-X, Обратный клапан

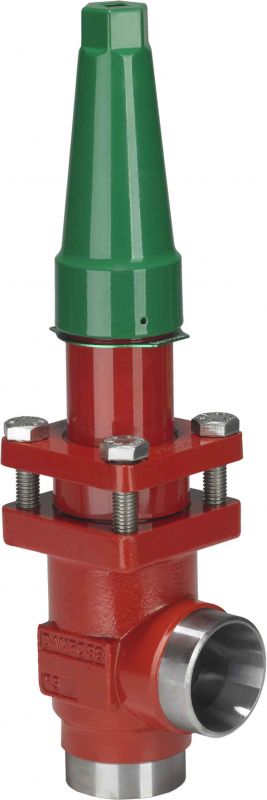

klapany-sca-x-imeyut-obratnuyu-posadku-klapannogo-konusa

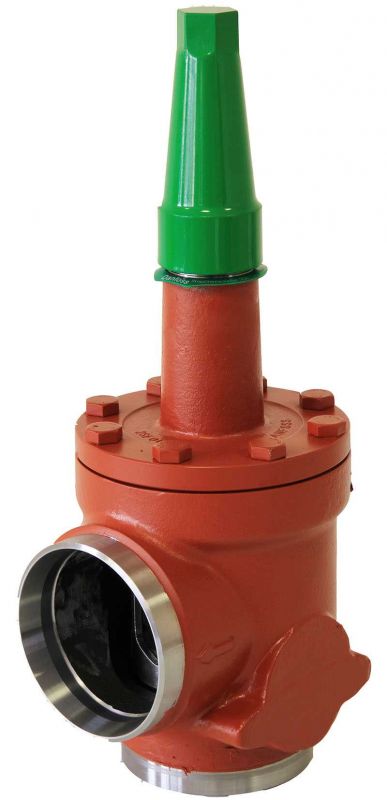

sca-x

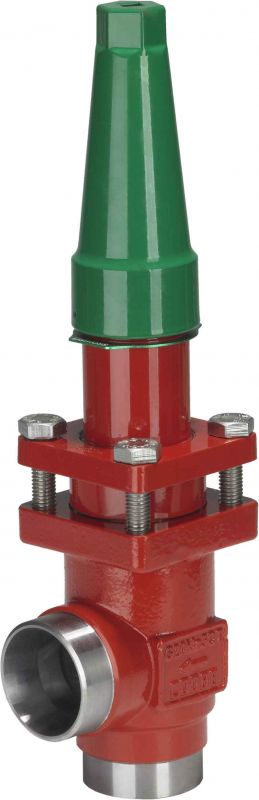

sca-x-eto-obratnye-klapany-so-vstroennoj-funktsiej-zapornogo-klapana

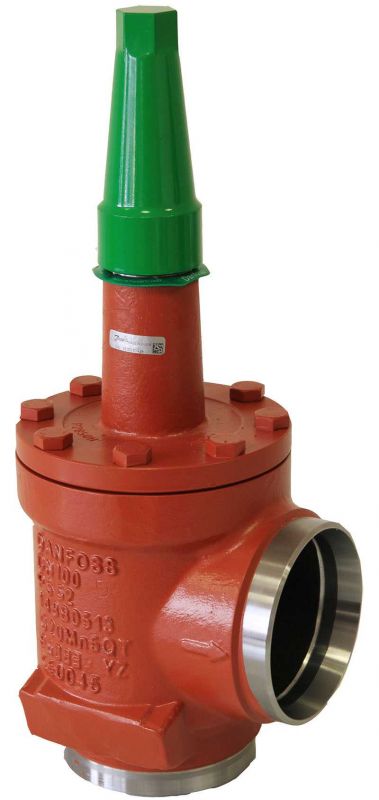

sca-x-obratnyj-klapan
Доступные для заказа модификации - SCA-X, Обратный клапан
Код заказа Тип Максимальное рабочее давление Рабочая температура Пропускная способность Размер подключения
148B5208 SCA-X 15 52 bar -60 – 150 °C 8 m3/h 15x15 mm
148B5209 SCA-X 15 52 bar -60 – 150 °C 8 m3/h 15x15 mm
148B5308 SCA-X 20 52 bar -60 – 150 °C 10 m3/h 20x20 mm
148B5309 SCA-X 20 52 bar -60 – 150 °C 10 m3/h 20x20 mm
148B5408 SCA-X 25 52 bar -60 – 150 °C 24 m3/h 25x25 mm
148B5409 SCA-X 25 52 bar -60 – 150 °C 24 m3/h 25x25 mm
148B5508 SCA-X 32 52 bar -60 – 150 °C 30 m3/h 32x32 mm
148B5509 SCA-X 32 52 bar -60 – 150 °C 30 m3/h 32x32 mm
148B5608 SCA-X 40 52 bar -60 – 150 °C 30 m3/h 40x40 mm
148B5609 SCA-X 40 52 bar -60 – 150 °C 30 m3/h 40x40 mm
148B5702 SCA-X 50 52 bar -60 – 150 °C 45 m3/h 50x50 mm
148B5703 SCA-X 50 52 bar -60 – 150 °C 45 m3/h 50x50 mm
148B5704 SCA-X 50 52 bar -60 – 150 °C 45 m3/h 50x50 mm
148B5735 SCA-X 50 52 bar -60 – 150 °C — —
148B5802 SCA-X 65 52 bar -60 – 150 °C 72 m3/h 65x65 mm
148B5803 SCA-X 65 52 bar -60 – 150 °C 72 m3/h 65x65 mm
148B5902 SCA-X 80 52 bar -60 – 150 °C 103 m3/h 80x80 mm
148B5903 SCA-X 80 52 bar -60 – 150 °C 103 m3/h 80x80 mm
148B6002 SCA-X 100 52 bar -60 – 150 °C 196 m3/h 100x100 mm
148B6004 SCA-X 100 52 bar -60 – 150 °C 196 m3/h 100x100 mm
148B6019 SCA-X 100 52 bar -60 – 150 °C — 100x100 mm
148B6102 SCA-X 125 52 bar -60 – 150 °C 301 m3/h 125x125 mm
148B6103 SCA-X 125 52 bar -60 – 150 °C 301 m3/h 125x125 mm
