Обратный клапан CHV-X


CHV-X — это только обратные клапаны, выпускаются в угловых и прямоточных исполнениях. Данные клапаны предназначены для открытия при очень малых перепадах давления. Они имеют небольшое гидравлическое сопротивление и легко разбираются для проведения осмотра и технического обслуживания. Прорезанные лазером V-образные порты обеспечивают клапану отличные гидравлические характеристики при открытии. Хорошо сбалансированный демпфирующий эффект между поршнем и цилиндром обеспечивает оптимальную защиту от пульсаций давления при низких нагрузках.


Преимущества

  • Пригодны для систем на ГХФУ, ГФУ, R717 (аммиак), R744 (CO2), пропане, бутане, изобутане и этане. С замененным уплотнительным кольцом возможно использование в применениях с тепловым насосом для R717 и системах пропилена;
  • Корпус каждого клапана выпускается с несколькими различными типами присоединения и размерами;
  • Имеется возможность перепрофилиро вать SCA-X или CHV-X в любое иное изделие серии Flexline™ SVL (ручной регулирующий клапан, запорный клапан или сетчатый фильтр) путем простой замены верхней части;
  • Быстрое и простое обслуживание клапанов. Замена верхней части клапана, не требует проведения сварочных работ;
  • Могут открываться при очень низких перепадах давления 0,04 бар;
  • Оснащены встроенной демпфирующей камерой, предотвращающей возникновение вибрации конуса из-за низкой скорости и/или низкой плотности хладагента;
  • Каждый клапан имеет маркировку с указанием типа, размера и диапазона применения. При подготовке для работы с тепловом насосом для аммиака или в системе с пропиленом должно быть установлено дополнительное идентифицирующее кольцо;
  • Легко и просто разбираются, для проведения осмотра и технического обслуживания;
  • Имеют обратную посадку клапанного конуса, что позволяет заменять сальниковое уплотнение шпинделя, даже если клапан находится под давлением;
  • Имеют оптимальные гидравлические характеристики, обеспечивающие быстрое открытие клапана;
  • Корпус и шток клапанов выполнены из низкотемпературной стали в соответствии с требованиями Директивы ЕС по оборудованию, работающему под давлением (PED) и других международных стандартов;
  • Болты клапана изготовлены из нержавеющей стали.
Изображения - CHV-X, Обратный клапан

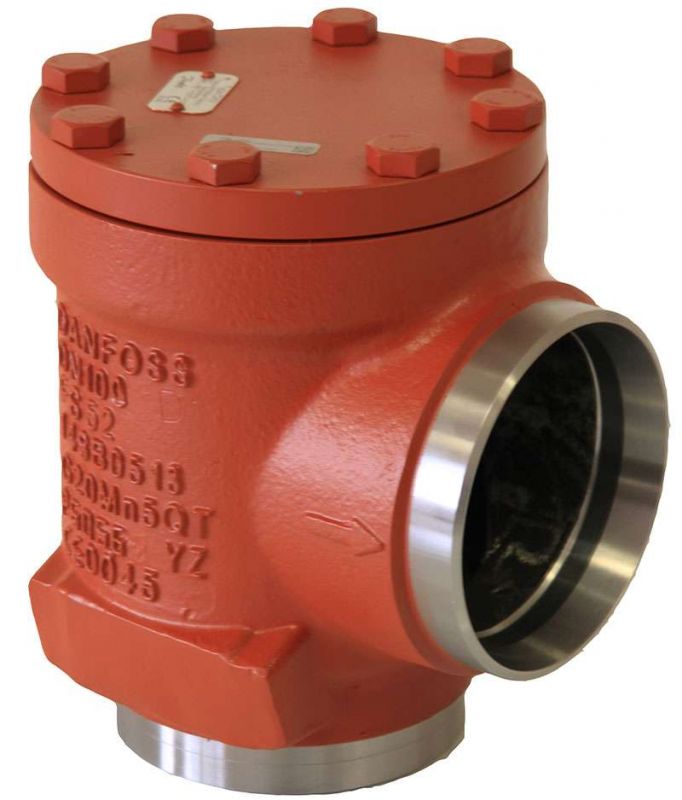

chv-x-imeyut-nebolshoe-gidravlicheskoe-soprotivlenie

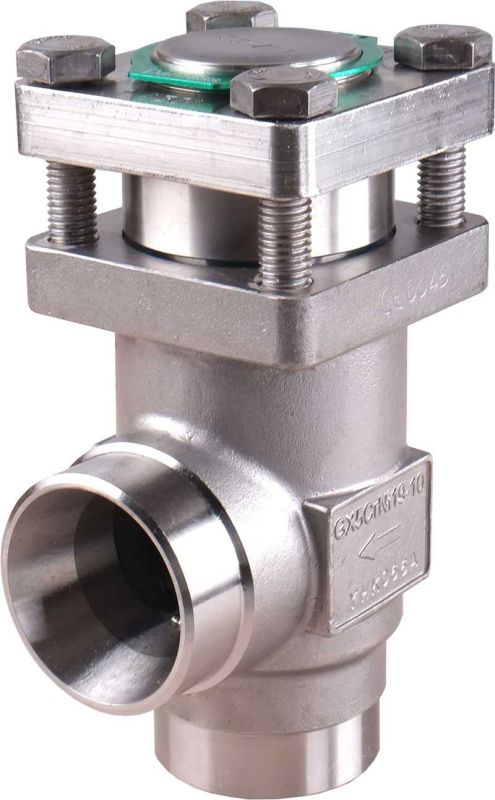

chv-x-eto-tolko-obratnye-klapany

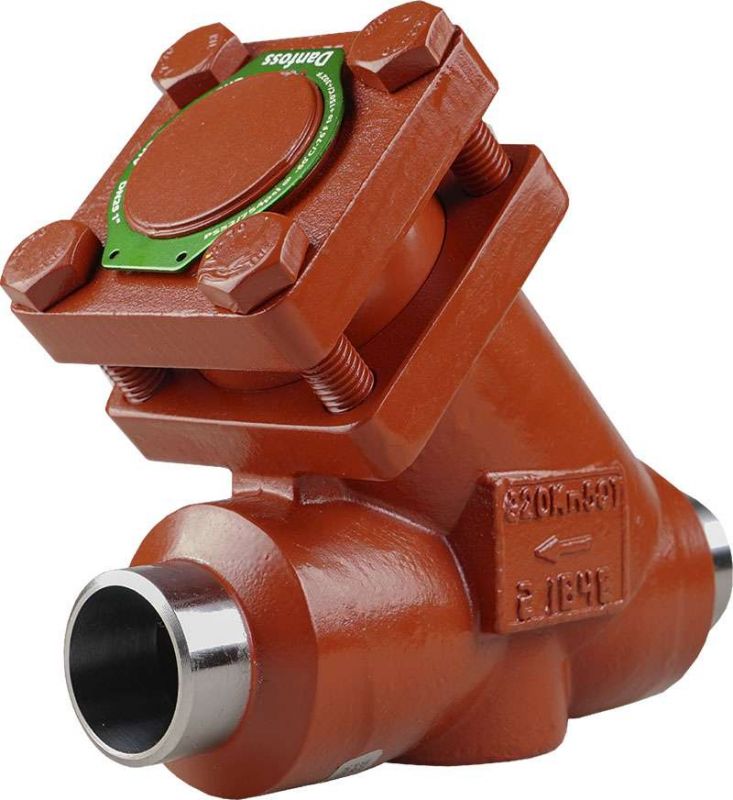

chv-x-mogut-otkryvatsya-pri-ochen-nizkih-perepadah-davleniya-0-4-bar

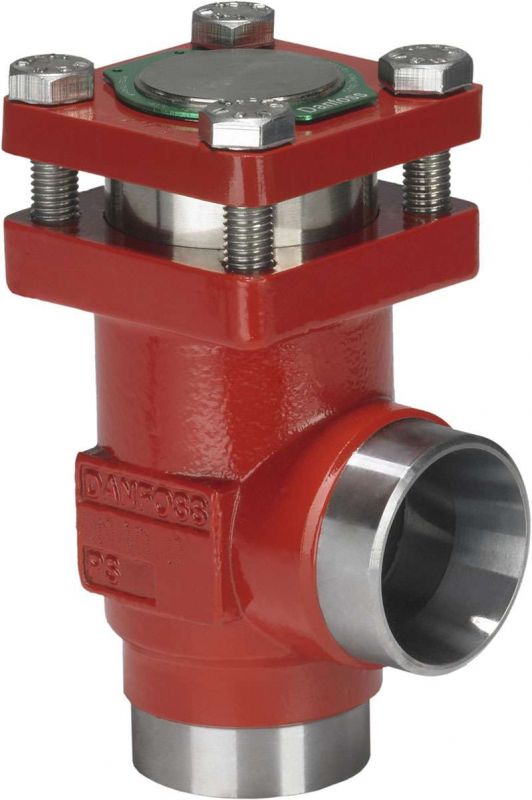

chv-x-obratnyj-klapan

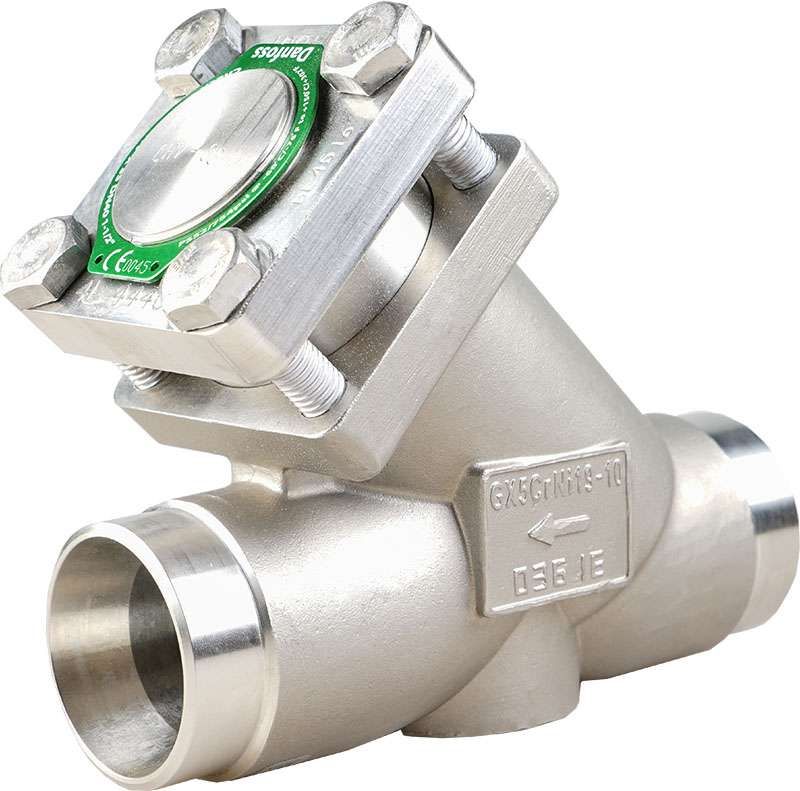

imeetsya-vozmozhnost-pereprofiliro-vat-sca-x-ili-chv-x-v-lyuboe-inoe-izdelie-serii-flexline
Доступные для заказа модификации - CHV-X, Обратный клапан
Код заказа Тип Максимальное рабочее давление Рабочая температура Пропускная способность Размер подключения
148B5236 CHV-X 15 52 bar -60 – 150 °C 8 m3/h 15 mm
148B5237 CHV-X 15 52 bar -60 – 150 °C 8 m3/h 15 mm
148B5336 CHV-X 20 52 bar -60 – 150 °C 10 m3/h 20 mm
148B5337 CHV-X 20 52 bar -60 – 150 °C 10 m3/h 20 mm
148B5436 CHV-X 25 52 bar -60 – 150 °C 24 m3/h 25 mm
148B5437 CHV-X 25 52 bar -60 – 150 °C 24 m3/h 25 mm
148B5483 CHV-X 25-40 52 bar -60 – 150 °C — —
148B5536 CHV-X 32 52 bar -60 – 150 °C 30 m3/h 32 mm
148B5537 CHV-X 32 52 bar -60 – 150 °C 30 m3/h 32 mm
148B5539 CHV-X 32 52 bar -60 – 150 °C 30 m3/h 32 mm
148B5636 CHV-X 40 52 bar -60 – 150 °C 30 m3/h 40 mm
148B5637 CHV-X 40 52 bar -60 – 150 °C 30 m3/h 40 mm
148B5665 CHV-X SS 40 52 bar -60 – 150 °C 30 m3/h 40 mm
148B5680 CHV-X SS 25 52 bar -60 – 150 °C 16 m3/h 25 mm
148B5736 CHV-X 50 52 bar -60 – 150 °C 45 m3/h 50 mm
148B5737 CHV-X 50 52 bar -60 – 150 °C 45 m3/h 50 mm
148B5740 CHV-X 50 52 bar -60 – 150 °C 45 m3/h 50 mm
148B5827 CHV-X 65 52 bar -60 – 150 °C — —
148B5837 CHV-X 65 52 bar -60 – 150 °C 72 m3/h 65 mm
148B5838 CHV-X 65 52 bar -60 – 150 °C 72 m3/h 65 mm
148B5919 CHV-X 80 52 bar -60 – 150 °C — —
148B5936 CHV-X 80 52 bar -60 – 150 °C 103 m3/h 80 mm
148B5937 CHV-X 80 52 bar -60 – 150 °C 103 m3/h 80 mm
148B6036 CHV-X 100 52 bar -60 – 150 °C 196 m3/h 100 mm
148B6037 CHV-X 100 52 bar -60 – 150 °C 196 m3/h 100 mm
148B6136 CHV-X 125 52 bar -60 – 150 °C 301 m3/h 125 mm
148B6137 CHV-X 125 52 bar -60 – 150 °C 301 m3/h 125 mm
148B6581 CHV-X 15 52 bar -60 – 150 °C 4 m3/h 15 mm
148B6583 CHV-X 20 52 bar -60 – 150 °C 7 m3/h 20 mm
148B6585 CHV-X 25 52 bar -60 – 150 °C 16 m3/h 25 mm
148B6587 CHV-X 32 52 bar -60 – 150 °C 21 m3/h 32 mm
148B6588 CHV-X 32 52 bar -60 – 150 °C 21 m3/h 32 mm
148B6589 CHV-X 40 52 bar -60 – 150 °C 21 m3/h 40 mm
148B6591 CHV-X 50 52 bar -60 – 150 °C 28 m3/h 50 mm
148B6595 CHV-X 80 52 bar -60 – 150 °C 81 m3/h 80 mm
148B6599 CHV-X 125 52 bar -60 – 150 °C 250 m3/h 125 mm
