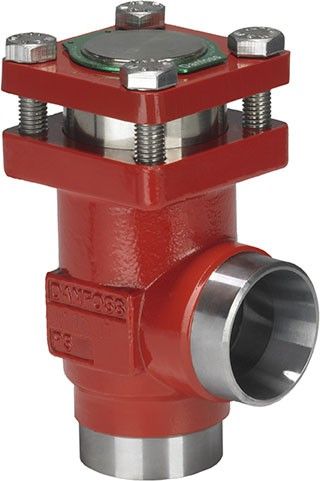

Зворотний клапан CHV-X


CHV-X - це тільки зворотні клапани, випускаються в кутових і прямоточних виконаннях. Дані клапани призначені для відкриття при дуже малих перепадах тиску. Вони мають невелику гідравлічний опір і легко розбираються для проведення огляду та технічного обслуговування. Прорізані лазером V-подібні порти забезпечують клапану відмінні гідравлічні характеристики при відкритті. Добре збалансований демпфуючий ефект між поршнем і циліндром забезпечує оптимальний захист від пульсацій тиску при низьких навантаженнях.


Переваги

  • Придатні для систем на ГХФУ, ДФУ, R717 (аміак), R744 (CO2), пропану, бутану, ізобутані і етан. З заміненим кільцем ущільнювача можливе використання в застосуваннях з тепловим насосом для R717 і системах пропілену;
  • Корпус кожного клапана випускається з декількома різними типами приєднання і розмірами;
  • Є можливість перепрофілюють вать SCA-X або CHV-X в будь-який інший виріб серії Flexline ™ SVL (ручний регулюючий клапан, запірний клапан або сітчастий фільтр) шляхом простої заміни верхньої частини;
  • Швидке і просте обслуговування клапанів. Заміна верхньої частини клапана, не вимагає проведення зварювальних робіт;
  • Можуть відкриватися при дуже низьких перепадах тиску 0,04 бар;
  • Оснащені вбудованою демпфирующей камерою, запобігає виникненню вібрації конуса через низьку швидкості і / або низької щільності холодоагенту;
  • Кожен клапан має маркування із зазначенням типу, розміру і діапазону застосування. При підготовці для роботи з тепловому насосом для аміаку або в системі з пропиленом має бути встановлено додаткове ідентифікує кільце;
  • Легко і просто розбираються, для проведення огляду та технічного обслуговування;
  • Мають зворотну посадку клапанного конуса, що дозволяє замінювати сальникове ущільнення шпинделя, навіть якщо клапан знаходиться під тиском;
  • Мають оптимальні гідравлічні характеристики, що забезпечують швидке відкриття клапана;
  • Корпус і шток клапанів виконані з низькотемпературної стали відповідно до вимог Директиви ЄС щодо обладнання, що працює під тиском (PED) та інших міжнародних стандартів;
  • Болти клапана виготовлені з нержавіючої сталі.
Зображення - CHV-X, Зворотний клапан
chv-x-imeyut-nebolshoe-gidravlicheskoe-soprotivlenie
chv-x-eto-tolko-obratnye-klapany
chv-x-mogut-otkryvatsya-pri-ochen-nizkih-perepadah-davleniya-0-4-bar
chv-x-obratnyj-klapan
imeetsya-vozmozhnost-pereprofiliro-vat-sca-x-ili-chv-x-v-lyuboe-inoe-izdelie-serii-flexline
Доступні для замовлення модифікації - CHV-X, Зворотний клапан
Код замовлення Тип Максимальний робочий тиск Робоча температура Пропускна спроможність Розмір з'єднання
148B5236 CHV-X 15 52 bar -60 – 150 °C 8 m3/h 15 mm
148B5237 CHV-X 15 52 bar -60 – 150 °C 8 m3/h 15 mm
148B5336 CHV-X 20 52 bar -60 – 150 °C 10 m3/h 20 mm
148B5337 CHV-X 20 52 bar -60 – 150 °C 10 m3/h 20 mm
148B5436 CHV-X 25 52 bar -60 – 150 °C 24 m3/h 25 mm
148B5437 CHV-X 25 52 bar -60 – 150 °C 24 m3/h 25 mm
148B5483 CHV-X 25-40 52 bar -60 – 150 °C — —
148B5536 CHV-X 32 52 bar -60 – 150 °C 30 m3/h 32 mm
148B5537 CHV-X 32 52 bar -60 – 150 °C 30 m3/h 32 mm
148B5539 CHV-X 32 52 bar -60 – 150 °C 30 m3/h 32 mm
148B5636 CHV-X 40 52 bar -60 – 150 °C 30 m3/h 40 mm
148B5637 CHV-X 40 52 bar -60 – 150 °C 30 m3/h 40 mm
148B5665 CHV-X SS 40 52 bar -60 – 150 °C 30 m3/h 40 mm
148B5680 CHV-X SS 25 52 bar -60 – 150 °C 16 m3/h 25 mm
148B5736 CHV-X 50 52 bar -60 – 150 °C 45 m3/h 50 mm
148B5737 CHV-X 50 52 bar -60 – 150 °C 45 m3/h 50 mm
148B5740 CHV-X 50 52 bar -60 – 150 °C 45 m3/h 50 mm
148B5827 CHV-X 65 52 bar -60 – 150 °C — —
148B5837 CHV-X 65 52 bar -60 – 150 °C 72 m3/h 65 mm
148B5838 CHV-X 65 52 bar -60 – 150 °C 72 m3/h 65 mm
148B5919 CHV-X 80 52 bar -60 – 150 °C — —
148B5936 CHV-X 80 52 bar -60 – 150 °C 103 m3/h 80 mm
148B5937 CHV-X 80 52 bar -60 – 150 °C 103 m3/h 80 mm
148B6036 CHV-X 100 52 bar -60 – 150 °C 196 m3/h 100 mm
148B6037 CHV-X 100 52 bar -60 – 150 °C 196 m3/h 100 mm
148B6136 CHV-X 125 52 bar -60 – 150 °C 301 m3/h 125 mm
148B6137 CHV-X 125 52 bar -60 – 150 °C 301 m3/h 125 mm
148B6581 CHV-X 15 52 bar -60 – 150 °C 4 m3/h 15 mm
148B6583 CHV-X 20 52 bar -60 – 150 °C 7 m3/h 20 mm
148B6585 CHV-X 25 52 bar -60 – 150 °C 16 m3/h 25 mm
148B6587 CHV-X 32 52 bar -60 – 150 °C 21 m3/h 32 mm
148B6588 CHV-X 32 52 bar -60 – 150 °C 21 m3/h 32 mm
148B6589 CHV-X 40 52 bar -60 – 150 °C 21 m3/h 40 mm
148B6591 CHV-X 50 52 bar -60 – 150 °C 28 m3/h 50 mm
148B6595 CHV-X 80 52 bar -60 – 150 °C 81 m3/h 80 mm
148B6599 CHV-X 125 52 bar -60 – 150 °C 250 m3/h 125 mm
