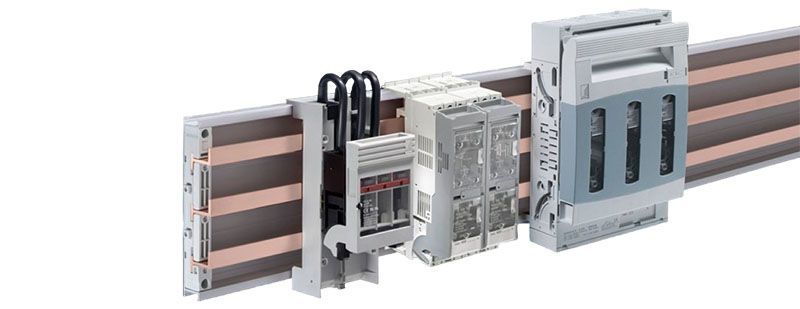

Запобіжні компоненти RiLine


Rittal пропонує інноваційні запобіжні компоненти для додатків, що відповідають нормам МЕК або UL до 630 А. Починаючи з власників запобіжників до 36 А, власника D-Switch з візуальним контролем, NH-роз'єднувачів RiLine з допуском UR для напівпровідникових запобіжників Class для плавких вставок J-Class, що пройшли випробування за найновішими стандартами UL-/CSA, аж до планкових роз'єднувачів NH компактної конструкції. Різноманітні можливості захисту, які можуть застосовуватися як у разі змінного, так і постійного струму. Відповідне рішення для кожного випадку застосування.


Основні переваги:

  • Надійність роботи за високих струмів;
  • Випробування та апробації відповідно до чинних норм та стандартів;
  • Простий монтаж та обслуговування;
  • Пряме контактування з шинами без свердління отворів;
  • Зручне безпосереднє підключення;
  • Комутація високих струмів;
  • Для змінного та постійного струму.

Утримувачі запобіжників

  • 3-полюсні для монтажу на шинні системи 60 мм;
  • Виконання: D02-E18, DII-E27, DIII-E33;
  • Поворотні кріплення забезпечують швидке встановлення елементів на шинні системи з товщиною шин 5 або 10 мм. Вбудований захист від усунення гарантує надійне кріплення до шин у тому числі і за відсутності запобіжників;
  • Вбудований механізм розблокування забезпечує простий демонтаж утримувача без інструментів;
  • Цілісний різьбовий елемент забезпечує оптимальне електричне з'єднання та відведення тепла від запобіжника;
  • Для підключення дроту є клеми до 25 мм. Підведення проводів може бути реалізовано як у нижній частині через захищену зону, так і у разі запобіжників DII та DIII у просторі між власниками. Для підключення товстих проводів є розширення простору підключення, що монтується збоку (крім варіантів Easy Connect);
  • Цілісний захисний кожух з розміченими вирізами.

Тримач запобіжників Виконання Easy Connect


Засноване на конструкції власників, виконання Easy Connect крім вищезгаданих властивостей має такі переваги:
  • Готовий до підключення тримач без додаткових комплектуючих та необхідності додаткового механічного доопрацювання;
  • Просте підключення без демонтажу захисту від торкання. При цьому з урахуванням чинних розпоряджень можливе дооснащення або підключення провідників під напругою
  • Можливі прості та безпечні вимірювання на блоці підключення.

Тримач запобіжників D-Switch

  • 3-полюсні, з вимиканням, для монтажу на шинні системи 60 мм;
  • Для використання запобіжників D01, D02, та 10 x 38 мм;
  • З вбудованим миготливим сигналізатором для контролю запобіжників;
  • Надійне відключення за допомогою незалежного ручного керування;
  • Утримувач блокується, пломбується, замикається в роз'єднаному положенні.

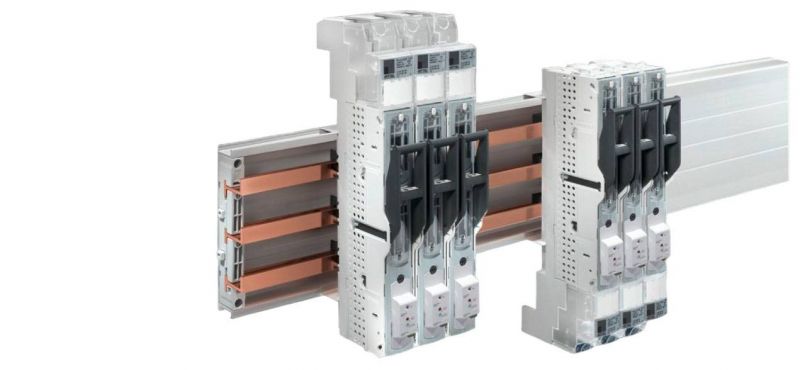

Силові запобіжні роз'єднувачі NH


Зміна розташування підключення відводу Єдиний дизайн роз'єднувачів NH Rittal поєднує оптимальну функціональність і привабливий дизайн. Ця властивість дозволяє робити зручну інтеграцію в систему захисту від дотику RiLine з піддоном основи. Всього за 3 секунди можна змінити положення відведення у всіх силових запобіжних роз'єднувачів RiLine NH з верхнього на нижнє шляхом простого повороту кріпильного елемента. Таким чином, вибір положення відведення зверху або знизу відбувається безпосередньо під час монтажу. Ще одна перевага полягає в тому, що така універсальність конструкції забезпечує зниження витрат на складування на 50%.


Фіксація та пломбування кришки


Для запобігання ненавмисному відкриття кришки всі стандартні виконання мають фіксатор, що приводиться в дію за допомогою викрутки. Крім того, є можливість опломбувати фіксатор за допомогою пломбувального дроту.


Сигналізація положення роз'єднувача за допомогою мікровимикача


Всі розміри роз'єднувачів дозволяють контролювати його положення за допомогою вимикача. Мікровимикач просто встановлюється у відповідне місце в корпусі роз'єднувача. Залежно від типу приладу є можливість встановити два мікровимикачі. Таким чином, є можливість контролювати за допомогою ПЛК положення кришки, а також за допомогою другого мікровимикача контролювати спрацьовування запобіжника. Підключення мікровимикача здійснюється ззаду або через розмічені отвори у захисних панелях.


Монтаж поверх тримачів також і у разі плоских шин


Бокові панелі, що знімаються, дозволяють монтаж поверх тримачів плоских шин RiLine. Таким чином, можливе компактне розташування приладів. У поєднанні із малою шириною забезпечується максимальна компактність конструкції.

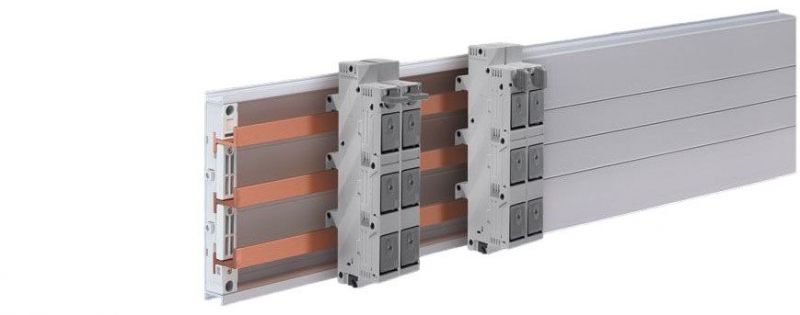

Планкові силові роз'єднувачі NH


Зміна розташування з'єднання. Єдиний дизайн планкових силових роз'єднувачів NH Rittal поєднує оптимальну функціональність і привабливий дизайн. Ця властивість дозволяє робити зручну інтеграцію в систему захисту від дотику RiLine з піддоном основи. Усього за 3 секунди можна змінити положення відведення у всіх планкових силових роз'єднувачів RiLine NH розм. 00 з верхнього на нижнє, шляхом простого повороту елемента кріплення. Таким чином, вибір положення відведення зверху або знизу відбувається безпосередньо під час монтажу. Ще одна перевага полягає в тому, що така універсальність конструкції забезпечує зниження витрат на складування на 50%. Простий демонтаж комутаційного модуля Багатофункціональна кнопка забезпечує зручне користування комутаційним модулем. Шляхом натискання збоку комутаційний модуль може повністю бути демонтований, або поміщений в паркувальну позицію.


Простий демонтаж плавкою вставки


Розблокування запобіжника здійснюється безпосередньо спереду. Це дозволяє в процесі вилучення запобіжника надійно та зручно утримувати комутаційний модуль. При зворотній установці вставки практичною перевагою є підвісний механізм комутаційного модуля. Запобіжники можуть бути встановлені однією рукою.


Проста сигналізація положення роз'єднувача


Для сигналізації положення роз'єднувача за допомогою ПЛК, або сигналізації роз'єднання за допомогою реле є місце для встановлення двох мікровимикачів, які підключаються незалежно один від одного та виконують вищезгадані функції.
Документація для - RiLine, Запобіжні компоненти
Зображення - RiLine, Запобіжні компоненти
derzhately-predohranytelej-d-switch
planochnye-sylovye-razedynytely-nh
predohranytely-riline
yspolnenye-easy-connect
Доступні для замовлення модифікації - RiLine, Запобіжні компоненти
Код замовлення Тип Габарити Вага Об'єм
3071000 SV мікровимикач – 0,02 kg 0,013 cm3
3093010 SV бокова кришка – 0,17 kg 0,341 cm3
3093020 SV бокова кришка – 0,19 kg 0,066 cm3
3418010 SV бокова кришка – 0,17 kg 0,341 cm3
3418020 SV захисна кришка, до тримача запобіжників – 0,32 kg 0,113 cm3
3418030 SV розширення клемного блоку – 0,7 kg 0,341 cm3
3418040 SV тримач запобіжників 41x251 mm 1,635 kg 0,55 cm3
3427010 SV тримач запобіжників – 0,48 kg 0,203 cm3
3427020 SV захисна кришка, до тримача запобіжників – 0,48 kg 0,203 cm3
3427030 SV розширення клемного блоку – 0,88 kg 0,653 cm3
3427040 SV тримач запобіжників 56x251 mm 2,12 kg 0,894 cm3
3431000 SV Mini-PLS шина адаптер 90x160 mm 0,561 kg 2,243 cm3
3431020 SV NH роз`еднювач 53x213 mm 0,62 kg 1,974 cm3
3431030 SV NH роз`еднювач 53x213 mm 0,6 kg 1,95 cm3
3431035 SV NH роз`еднювач 53x213 mm 0,68 kg 2,404 cm3
3433010 SV тримач запобіжників 57x209 mm 2,94 kg 0,756 cm3
3433020 SV захисна кришка, до тримача запобіжників – 0,94 kg 0,575 cm3
3433030 SV розширення клемного блоку – 0,94 kg 0,575 cm3
3433040 SV тримач запобіжників 71x251 mm 2,495 kg 1,05 cm3
9340905 Кабельний канал 13,5 mm – –
9340950 SV тримач запобіжників 27x226 mm 1,161 kg 0,985 cm3
9343000 SV NH роз`еднювач 106x194 mm 0,94 kg 3,8 cm3
9343010 SV NH роз`еднювач 106x194 mm 0,94 kg 3,775 cm3
9343020 SV NH роз`еднювач 106x194 mm 1,5 kg 5,656 cm3
9343030 SV NH роз`еднювач 106x194 mm 1,027 kg 5,607 cm3
9343040 SV NH роз`еднювач 106x194 mm 1,06 kg 5,704 cm3
9343040 SV NH роз`еднювач 106x194 mm 1,06 kg 5,704 cm3
9343050 SV NH роз`еднювач 106x194 mm 1,34 kg 5,851 cm3
9343050 SV NH роз`еднювач 106x194 mm 1,34 kg 5,851 cm3
9343100 SV NH роз`еднювач 184x298 mm 2,34 kg 9,256 cm3
9343110 SV NH роз`еднювач 184x298 mm 2,26 kg 9,472 cm3
9343120 SV NH роз`еднювач 184x298 mm 2,58 kg 14,294 cm3
9343130 SV NH роз`еднювач 184x298 mm 2,5 kg 14,2 cm3
9343140 SV NH роз`еднювач 184x298 mm 2,86 kg 14,329 cm3
9343140 SV NH роз`еднювач 184x298 mm 2,86 kg 14,329 cm3
9343150 SV NH роз`еднювач 184x298 mm 2,8 kg 14,492 cm3
9343150 SV NH роз`еднювач 184x298 mm 2,8 kg 14,492 cm3
9343200 SV NH роз`еднювач 210x298 mm 3,64 kg 19,296 cm3
9343210 SV NH роз`еднювач 210x298 mm 3,36 kg 18,449 cm3
9343230 SV NH роз`еднювач 210x298 mm 3,44 kg 18,884 cm3
9343250 SV NH роз`еднювач 210x298 mm 3,68 kg 18,612 cm3
9343250 SV NH роз`еднювач 210x298 mm 3,68 kg 18,612 cm3
9343300 SV NH роз`еднювач 250x298 mm 4,5 kg 22,058 cm3
9343310 SV NH роз`еднювач 250x298 mm 4,22 kg 22,43 cm3
9343330 SV NH роз`еднювач 250x298 mm 1 kg 22,485 cm3
9343350 SV NH роз`еднювач 250x298 mm 4,58 kg 22,512 cm3
9343350 SV NH роз`еднювач 250x298 mm 4,58 kg 22,512 cm3
9344000 SV NH роз`еднювач 106x194 mm 0,76 kg 2,412 cm3
9344010 SV NH роз`еднювач 106x194 mm 0,76 kg 2,508 cm3
9344020 SV NH роз`еднювач 106x194 mm 0,86 kg 3,571 cm3
9344030 SV NH роз`еднювач 106x194 mm 0,86 kg 3,571 cm3
9344040 SV NH роз`еднювач 106x194 mm 1,18 kg 6,072 cm3
9344040 SV NH роз`еднювач 106x194 mm 1,18 kg 6,072 cm3
9344050 SV NH роз`еднювач 106x194 mm 1,18 kg 5,313 cm3
9344050 SV NH роз`еднювач 106x194 mm 1,18 kg 5,313 cm3
9344100 SV NH роз`еднювач 184x298 mm 2,28 kg 8,498 cm3
9344110 SV NH роз`еднювач 184x298 mm 2,14 kg 8,299 cm3
9344130 SV NH роз`еднювач 184x298 mm 2,34 kg 14,372 cm3
9344150 SV NH роз`еднювач 184x298 mm 2,6 kg 22,363 cm3
9344150 SV NH роз`еднювач 184x298 mm 2,6 kg 22,363 cm3
9344210 SV NH роз`еднювач 210x298 mm 3,1 kg 18,727 cm3
9344230 SV NH роз`еднювач 210x298 mm 3,18 kg 18,884 cm3
9344250 SV NH роз`еднювач 210x298 mm 4,04 kg 19,008 cm3
9344250 SV NH роз`еднювач 210x298 mm 4,04 kg 19,008 cm3
9344310 SV NH роз`еднювач 250x298 mm 3,82 kg 21,821 cm3
9344330 SV NH роз`еднювач 250x298 mm 4,444 kg 23,664 cm3
9344350 SV NH роз`еднювач 250x298 mm 4,16 kg 22,351 cm3
9344350 SV NH роз`еднювач 250x298 mm 4,16 kg 22,351 cm3
9344510 SV мікровимикач – 0,008 kg 0,008 cm3
9344520 SV захисний кожух – 0,064 kg 0,216 cm3
9344530 SV захисний кожух – 0,148 kg 0,363 cm3
9344540 SV захисний кожух – 0,198 kg 0,52 cm3
9344550 SV захисний кожух – 0,228 kg 0,688 cm3
9344610 SV рамна клема – 0,174 kg 0,027 cm3
9344620 SV рамна клема – 0,396 kg 0,063 cm3
9344680 SV дугогасник – 0,18 kg 0,057 cm3
9345005 Тримач Class CC 54x81 mm 0,596 kg –
9345005 Тримач Class CC 54x81 mm 0,596 kg –
9345015 Тримач Class J 108x115 mm 0,966 kg 0,33 cm3
9345015 Тримач Class J 108x115 mm 0,966 kg 0,33 cm3
9345035 Тримач Class J 120x118 mm 1,256 kg 1,296 cm3
9345035 Тримач Class J 120x118 mm 1,256 kg 1,296 cm3
9345040 SV тримач 27x200 mm 0,752 kg 0,48 cm3
9345100 SV тримач, Class J 184x288 mm 2,62 kg 9,472 cm3
9345200 SV тримач, Class J 210x288 mm 3,94 kg 18,625 cm3
9345400 SV тримач, Class J 250x328 mm 5,32 kg 19,802 cm3
9346000 SV NH планочний роз`єднювач 50x400 mm 1,26 kg 3,525 cm3
9346010 SV NH планочний роз`єднювач 50x400 mm 1,26 kg 3,63 cm3
9346015 NH планочний роз`єднювачs з електричним контролем 50x400 mm 1,24 kg 3,445 cm3
9346020 SV NH планочний роз`єднювач 50x400 mm 1,24 kg 3,445 cm3
9346030 SV NH планочний роз`єднювач 50x400 mm 1,22 kg 3,751 cm3
9346400 SV мікровимикач – 0,015 kg 0,012 cm3
