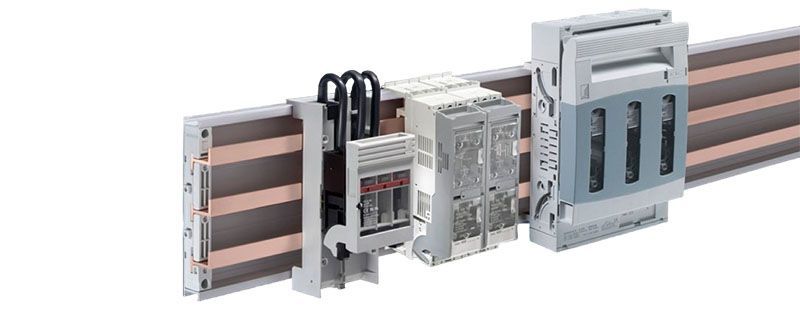

Предохранительные компоненты RiLine


Rittal предлагает инновационные предохранительные компоненты для приложений, соответствующих нормам МЭК или UL до 630 А. Начиная с держателей предохранителей до 36 А, держателя D-Switch с визуальным контролем, NH-разъединителей RiLine с допуском UR для полупроводниковых предохранителей, а также держателей предохранителей семейства RiLine Class для плавких вставок J-Class, прошедших испытания по новейшим стандартам UL-/CSA, вплоть до планочных силовых разъединителей NH компактной конструкции. Разнообразные возможности защиты, которые могут применяться как в случае переменного, так и в случае постоянного тока. Подходящее решение для каждого случая применения.


Основные преимущества:

  • Надежность работы при высоких токах;
  • Испытания и апробации в соответствии с действующими нормами и стандартами;
  • Простой монтаж и обслуживание;
  • Прямое контактирование с шинами без сверления отверстий;
  • Удобное прямое подключение;
  • Коммутация высоких токов;
  • Для переменного и постоянного тока.

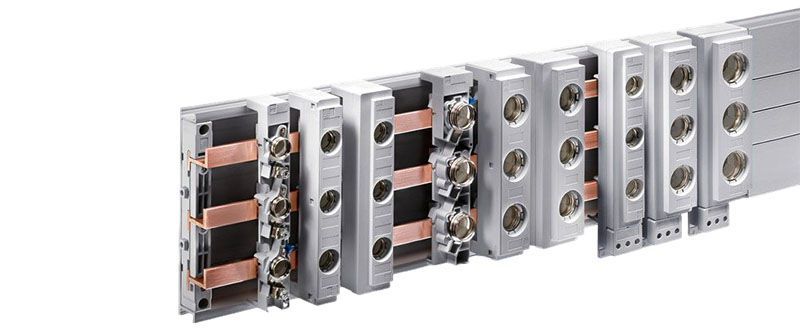

Держатели предохранителей

  • 3-полюсные для монтажа на шинные системы 60 мм;
  • Исполнения: D02-E18, DII-E27, DIII-E33;
  • Поворотные крепления обеспечивают быстрый монтаж элементов на шинные системы с толщиной шин 5 или 10 мм. Встроенная защита от смещения гарантирует надежное крепление к шинам в том числе и при отсутствии предохранителей;
  • Встроенный механизм разблокировки обеспечивает простой демонтаж держателя без инструментов;
  • Цельный резьбовой элемент обеспечивает оптимальное электрическое соединение и отвод тепла от предохранителя;
  • Для подключения провода имеются клеммы до 25 мм². Подвод проводов может быть реализован как в нижней части через защищенную зону, так и в случае предохранителей DII и DIII в пространстве между держателями. Для подключения толстых проводов имеются расширения пространства подключения, которые монтируются сбоку (кроме вариантов Easy Connect);
  • Цельный защитный кожух с размеченными вырезами.

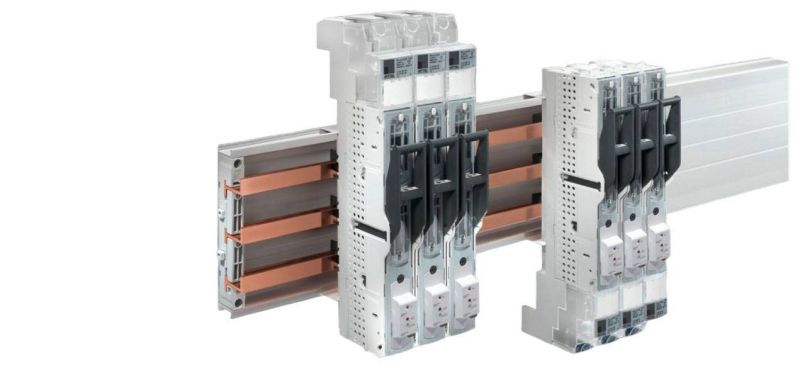

Держатели предохранителей Исполнение Easy Connect


Основанное на конструкции держателей, исполнение Easy Connect помимо вышеназванных свойств имеет следующие преимущества:
  • Готовый к подключению держатель без дополнительных комплектующих и необходимости дополнительной механической доработки;
  • Простое подключение без демонтажа защиты от прикосновения. При этом с учетом действующих предписаний возможно дооснащение или подключение проводников под напряжением
  • Возможны простые и безопасные измерения на блоке подключения.

Держатели предохранителей D-Switch

  • 3-полюсные, с выключением, для монтажа на шинные системы 60 мм;
  • Для использования предохранителей D01, D02, и 10 x 38 мм;
  • Со встроенным мигающим сигнализатором для контроля предохранителей;
  • Надежное отключение при помощи независимого ручного управления;
  • Держатель блокируется, пломбируется, запирается в разъединенном положении.

Силовые предохранительные разъединители NH


Смена местоположения подключения отвода Единый дизайн разъединителей NH Rittal сочетает в себе оптимальную функциональность и привлекательный дизайн. Это свойство позволяет производить удобную интеграцию в систему защиты от прикосновения RiLine с поддоном основания. Всего за 3 секунды можно изменить положение отвода у всех силовых предохранительных разъединителей RiLine NH с верхнего на нижнее, путем простого поворота крепежного элемента. Таким образом, выбор положения отвода сверху либо снизу происходит непосредственно при монтаже. Еще одно преимущество состоит в том, что такая универсальность конструкции обеспечивает снижение затрат на складирование на 50%.


Фиксация и пломбировка крышки


Для предотвращения непреднамеренного открытия крышки все стандартные исполнения имеют фиксатор, приводимый в действие при помощи отвертки. Кроме того, имеется возможность опломбировать фиксатор при помощи пломбировочной проволоки.


Сигнализация положения разъединителя с помощью микровыключателя


Все размеры разъединителей позволяют контролировать его положение с помощью микровыключателя. Микровыключатель просто устанавливается в соответствующее место в корпусе разъединителя. В зависимости от типа прибора имеется возможность установить два микровыключателя. Таким образом, имеется возможность контролировать при помощи ПЛК положение крышки, а также при помощи второго микровыключателя контролировать срабатывание предохранителя. Подключение микровыключателя осуществляется сзади либо через размеченные отверстия в защитных панелях.


Монтаж поверх держателей также и в случае плоских шин


Съемные боковые панели позволяют монтаж поверх держателей плоских шин RiLine. Таким образом, возможно компактное расположение приборов. В сочетании с малой шириной обеспечивается максимальная компактность конструкции.


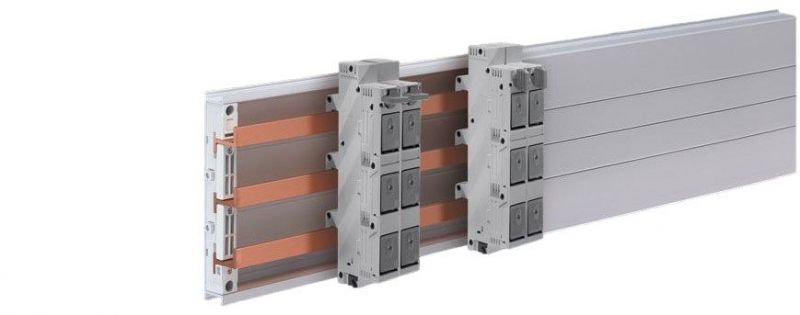

Планочные силовые разъединители NH


Смена местоположения подключения отвода. Единый дизайн планочных силовых разъединителей NH Rittal сочетает в себе оптимальную функциональность и привлекательный дизайн. Это свойство позволяет производить удобную интеграцию в систему защиты от прикосновения RiLine с поддоном основания. Всего за 3 секунды можно изменить положение отвода у всех планочных силовых разъединителей RiLine NH разм. 00 с верхнего на нижнее, путем простого поворота крепежного элемента. Таким образом, выбор положения отвода сверху либо снизу происходит непосредственно при монтаже. Еще одно преимущество состоит в том, что такая универсальность конструкции обеспечивает снижение затрат на складирование на 50%. Простой демонтаж коммутационного модуля Многофункциональная кнопка обеспечивает удобное пользование коммутационным модулем. Путем нажатия сбоку коммутационный модуль может либо полностью быть демонтирован, либо помещен в парковочную позицию.


Простой демонтаж плавкой вставки


Разблокировка предохранителя осуществляется непосредственно спереди. Это позволяет в процессе изъятия предохранителя надежно и удобно удерживать коммутационный модуль . При обратной установке вставки практическим преимуществом является подвесной механизм коммутационного модуля. Предохранители могут быть установлены одной рукой.


Простая сигнализация положения разъединителя


Для сигнализации положения разъединителя с помощью ПЛК, либо сигнализации разъединия с помощью реле имеется место для установке двух микровыключателей, которые подключаются независимо друг от друга и выполняют вышеназванные функции.
Документация для - RiLine, Предохранительные компоненты
Изображения - RiLine, Предохранительные компоненты
derzhately-predohranytelej-d-switch
planochnye-sylovye-razedynytely-nh
predohranytely-riline
yspolnenye-easy-connect
Доступные для заказа модификации - RiLine, Предохранительные компоненты
Код заказа Тип Габариты Вес Объем
3071000 SV микровыключатель – 0,02 kg 0,013 cm3
3093010 SV боковая крышка – 0,17 kg 0,341 cm3
3093020 SV боковая крышка – 0,19 kg 0,066 cm3
3418010 SV боковая крышка – 0,17 kg 0,341 cm3
3418020 SV защитная крышка к держателю предохранителей – 0,32 kg 0,113 cm3
3418030 SV расширение клеммного блока – 0,7 kg 0,341 cm3
3418040 SV держатель предохранителей 41x251 mm 1,635 kg 0,55 cm3
3427010 SV держатель предохранителей – 0,48 kg 0,203 cm3
3427020 SV защитная крышка к держателю предохранителей – 0,48 kg 0,203 cm3
3427030 SV расширение клеммного блока – 0,88 kg 0,653 cm3
3427040 SV держатель предохранителей 56x251 mm 2,12 kg 0,894 cm3
3431000 SV Mini-PLS шина адаптер 90x160 mm 0,561 kg 2,243 cm3
3431020 SV NH разъединитель 53x213 mm 0,62 kg 1,974 cm3
3431030 SV NH разъединитель 53x213 mm 0,6 kg 1,95 cm3
3431035 SV NH разъединитель 53x213 mm 0,68 kg 2,404 cm3
3433010 SV держатель предохранителей 57x209 mm 2,94 kg 0,756 cm3
3433020 SV защитная крышка к держателю предохранителей – 0,94 kg 0,575 cm3
3433030 SV расширение клеммного блока – 0,94 kg 0,575 cm3
3433040 SV держатель предохранителей 71x251 mm 2,495 kg 1,05 cm3
9340905 Кабельный канал 13,5 mm – –
9340950 SV держатель предохранителей 27x226 mm 1,161 kg 0,985 cm3
9343000 SV NH разъединитель 106x194 mm 0,94 kg 3,8 cm3
9343010 SV NH разъединитель 106x194 mm 0,94 kg 3,775 cm3
9343020 SV NH разъединитель 106x194 mm 1,5 kg 5,656 cm3
9343030 SV NH разъединитель 106x194 mm 1,027 kg 5,607 cm3
9343040 SV NH разъединитель 106x194 mm 1,06 kg 5,704 cm3
9343040 SV NH разъединитель 106x194 mm 1,06 kg 5,704 cm3
9343050 SV NH разъединитель 106x194 mm 1,34 kg 5,851 cm3
9343050 SV NH разъединитель 106x194 mm 1,34 kg 5,851 cm3
9343100 SV NH разъединитель 184x298 mm 2,34 kg 9,256 cm3
9343110 SV NH разъединитель 184x298 mm 2,26 kg 9,472 cm3
9343120 SV NH разъединитель 184x298 mm 2,58 kg 14,294 cm3
9343130 SV NH разъединитель 184x298 mm 2,5 kg 14,2 cm3
9343140 SV NH разъединитель 184x298 mm 2,86 kg 14,329 cm3
9343140 SV NH разъединитель 184x298 mm 2,86 kg 14,329 cm3
9343150 SV NH разъединитель 184x298 mm 2,8 kg 14,492 cm3
9343150 SV NH разъединитель 184x298 mm 2,8 kg 14,492 cm3
9343200 SV NH разъединитель 210x298 mm 3,64 kg 19,296 cm3
9343210 SV NH разъединитель 210x298 mm 3,36 kg 18,449 cm3
9343230 SV NH разъединитель 210x298 mm 3,44 kg 18,884 cm3
9343250 SV NH разъединитель 210x298 mm 3,68 kg 18,612 cm3
9343250 SV NH разъединитель 210x298 mm 3,68 kg 18,612 cm3
9343300 SV NH разъединитель 250x298 mm 4,5 kg 22,058 cm3
9343310 SV NH разъединитель 250x298 mm 4,22 kg 22,43 cm3
9343330 SV NH разъединитель 250x298 mm 1 kg 22,485 cm3
9343350 SV NH разъединитель 250x298 mm 4,58 kg 22,512 cm3
9343350 SV NH разъединитель 250x298 mm 4,58 kg 22,512 cm3
9344000 SV NH разъединитель 106x194 mm 0,76 kg 2,412 cm3
9344010 SV NH разъединитель 106x194 mm 0,76 kg 2,508 cm3
9344020 SV NH разъединитель 106x194 mm 0,86 kg 3,571 cm3
9344030 SV NH разъединитель 106x194 mm 0,86 kg 3,571 cm3
9344040 SV NH разъединитель 106x194 mm 1,18 kg 6,072 cm3
9344040 SV NH разъединитель 106x194 mm 1,18 kg 6,072 cm3
9344050 SV NH разъединитель 106x194 mm 1,18 kg 5,313 cm3
9344050 SV NH разъединитель 106x194 mm 1,18 kg 5,313 cm3
9344100 SV NH разъединитель 184x298 mm 2,28 kg 8,498 cm3
9344110 SV NH разъединитель 184x298 mm 2,14 kg 8,299 cm3
9344130 SV NH разъединитель 184x298 mm 2,34 kg 14,372 cm3
9344150 SV NH разъединитель 184x298 mm 2,6 kg 22,363 cm3
9344150 SV NH разъединитель 184x298 mm 2,6 kg 22,363 cm3
9344210 SV NH разъединитель 210x298 mm 3,1 kg 18,727 cm3
9344230 SV NH разъединитель 210x298 mm 3,18 kg 18,884 cm3
9344250 SV NH разъединитель 210x298 mm 4,04 kg 19,008 cm3
9344250 SV NH разъединитель 210x298 mm 4,04 kg 19,008 cm3
9344310 SV NH разъединитель 250x298 mm 3,82 kg 21,821 cm3
9344330 SV NH разъединитель 250x298 mm 4,444 kg 23,664 cm3
9344350 SV NH разъединитель 250x298 mm 4,16 kg 22,351 cm3
9344350 SV NH разъединитель 250x298 mm 4,16 kg 22,351 cm3
9344510 SV микровыключатель – 0,008 kg 0,008 cm3
9344520 SV защитный кожух – 0,064 kg 0,216 cm3
9344530 SV защитный кожух – 0,148 kg 0,363 cm3
9344540 SV защитный кожух – 0,198 kg 0,52 cm3
9344550 SV защитный кожух – 0,228 kg 0,688 cm3
9344610 SV рамная клемма – 0,174 kg 0,027 cm3
9344620 SV рамная клемма – 0,396 kg 0,063 cm3
9344680 SV дугогаситель – 0,18 kg 0,057 cm3
9345005 Держатель Class CC 54x81 mm 0,596 kg –
9345005 Держатель Class CC 54x81 mm 0,596 kg –
9345015 Держатель Class J 108x115 mm 0,966 kg 0,33 cm3
9345015 Держатель Class J 108x115 mm 0,966 kg 0,33 cm3
9345035 Держатель Class J 120x118 mm 1,256 kg 1,296 cm3
9345035 Держатель Class J 120x118 mm 1,256 kg 1,296 cm3
9345040 SV держатель 27x200 mm 0,752 kg 0,48 cm3
9345100 SV держатель, Class J 184x288 mm 2,62 kg 9,472 cm3
9345200 SV держатель, Class J 210x288 mm 3,94 kg 18,625 cm3
9345400 SV держатель, Class J 250x328 mm 5,32 kg 19,802 cm3
9346000 SV NH планочный разъединитель 50x400 mm 1,26 kg 3,525 cm3
9346010 SV NH планочный разъединитель 50x400 mm 1,26 kg 3,63 cm3
9346015 NH планочный разъединитель с электрическим контролем 50x400 mm 1,24 kg 3,445 cm3
9346020 SV NH планочный разъединитель 50x400 mm 1,24 kg 3,445 cm3
9346030 SV NH планочный разъединитель 50x400 mm 1,22 kg 3,751 cm3
9346400 SV микровыключатель – 0,015 kg 0,012 cm3
