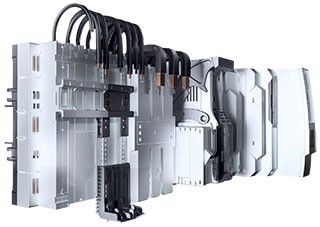

RiLine Compact Smart – система електророзподілу

Rittal є провідним виробником надійних систем електророзподілу та захисту живлення для систем управління. RiLine Compact є протестованим системним рішенням для компактного електророзподілу у розподільних шафах та невеликих шафах керування. Завдяки безперервній перфорації з кроком 4,5 мм, не потрібний додатковий простір для власників шин та інших пристроїв. Часто використовуються різні типи пристроїв, які потребують стандартного кабелю. Завдяки RiLine Compact, можна надійно та без втрати місця використовувати різні виконання – відповідно до стандартів.

Простий монтаж без інструментів

Основою системи RiLine Compact є розподільний блок із провідниками та отворами для контактування. Блок та всі компоненти кріпляться шляхом простої фіксації без використання інструментів. При кріпленні компонентів одночасно створюється надійне електричне з'єднання із захищеним від дотику розподільним блоком. Крок перфорації системи RiLine Compact дозволяє довільне розміщення компонентів.

Підключення адаптерів

Адаптери RiLine Compact забезпечують швидке підключення проводів та пристроїв. Завдяки безгвинтовим клем адаптера підключення, дроти легко підключаються, а місце контакту не вимагає обслуговування. Адаптери компактних пристроїв з готовими проводами підключення задовольняють особливим вимогам стандарту МЕК 61439. При цьому комутаційні та захисні пристрої можуть бути розміщені надійно та компактно.

Документація для - RiLine Compact, Шинні системи

Зображення - RiLine Compact, Шинні системи

riline-compact-dlja-kompaktnogo-elektroraspredelenyja

riline-compact-javljaetsja-raspredelytelnyj-blok

Доступні для замовлення модифікації - RiLine Compact, Шинні системи

Код замовлення	Тип	Габарити	Вага	Об'єм
9635000	Плата	225x160x45,1 mm	–	1,944 cm3
9635000		225x160x45,1 mm	0,80 kg	–
9635010	Плата	405x160x45,1 mm	–	3,474 cm3
9635010		405x160x45,1 mm	1,37 kg	–
9635020		500x160x45,1 mm	1,11 kg	–
9635025		600x160x45,1 kg	1,34 kg	–
9635030		700x160x45,1 mm	1,57 kg	–
9635035		800x160x45,1 mm	1,79 kg	–
9635040		900x160x45,1 mm	2,02 kg	–
9635045		1000x160x45,1 mm	2,24 kg	–
9635050		1100x160x45,1 mm	2,47 kg	–
9635100	CB-адаптер 160 A	90x160x45 mm	–	–
9635110	CB-адаптер 160 A	90x160x45 mm	–	–
9635200	Адаптер підключення 4шт	22,5x160x115,5 mm	–	–
9635210	SV адаптер підключення 125 A	45x160x92,5 mm	–	0,684 cm3
9635300	Адаптер підключення	22,5x160x80 mm	–	0,702 cm3
9635310	Адаптер підключення	45x160x34,5 mm	–	–
9635320	Адаптер підключення	45x160x34,5 mm	–	–
9635330	Адаптер підключення	45x160x34,5 mm	–	–
9635340	Адаптер підключення	45x160x34,5 mm	–	0,344 cm3
9635350	Адаптер підключення	45x160x34,5 mm	–	0,563 cm3
9635360	Адаптер підключення	45x160x34,5 mm	–	–
9635371	SV адаптер підключення 16 A	18x160x35 mm	–	0,222 cm3
9635372	SV адаптор підключення 16 A	18x160x35 mm	–	0,222 cm3
9635373	Адаптер 16 A	18x160x35 mm	–	0,222 cm3
9635381	SV Адаптер підключення 63 A	18x160x35 mm	–	0,222 cm3
9635382	SV адаптер підключення 63 A	18x160x35 mm	–	0,222 cm3
9635383	Адаптер 63 A	18x160x35 mm	–	0,222 cm3
9635390	SV елемент	18x160x34,5 mm	–	0,137 cm3
9635400	Пристрій керування	22,5x160x114 mm	–	0,81 cm3
9635410	Пристрій керування	22,5x160x114 mm	–	0,81 cm3
9635420	Пристрій керування	22,5x160x114 mm	–	0,798 cm3
9635700	NH-силовий перемикач	49,5x174,5x96 mm	–	3,773 cm3
