RiLine Compact Smart - система электрораспределения

Rittal является ведущим производителем надежных систем электрораспределения и защиты питания для систем управления. RiLine Compact является протестированным системным решением для компактного электрораспределения в распределительных шкафах и небольших шкафах управления. Благодаря непрерывной перфорации с шагом 4,5 мм, не требуется дополнительного пространства для держателей шин и других устройств. Часто используются различные типы устройств, которые требуют стандартного подключения кабелем. Благодаря RiLine Compact, можно надежно и без потери места использовать различные исполнения – в соответствии со стандартами.

Простой монтаж без инструментов

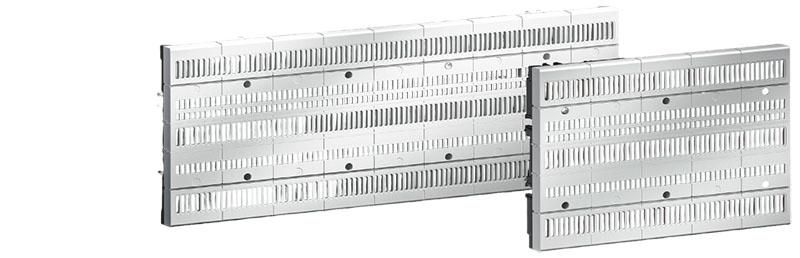

Основой системы RiLine Compact является распределительный блок с проводниками и отверстиями для контактирования. Блок и все компоненты крепятся путем простой фиксации без использования инструментов. При креплении компонентов одновременно создается надежное электрическое соединение с защищенным от прикосновения распределительным блоком. Шаг перфорации системы RiLine Compact позволяет произвольное размещение компонентов.

Подключение адаптеров

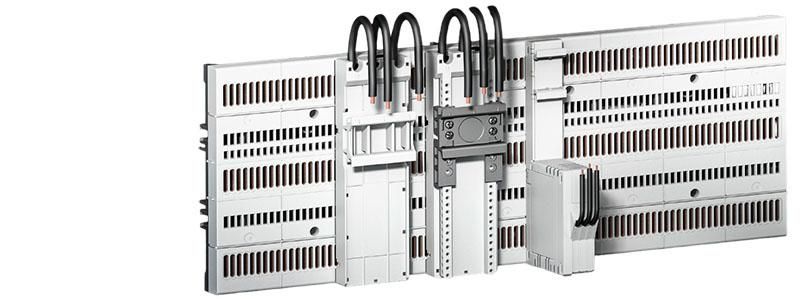

Адаптеры RiLine Compact обеспечивают быстрое подключение проводов и устройств. Благодаря безвинтовым клеммам адаптера подключения, провода легко подключаются, а место контакта не требует обслуживания. Адаптеры компактных устройств с готовыми проводами подключения удовлетворяют особым требованиям стандарта МЭК 61439. При этом коммутационные и защитные устройства могут быть размещены надежно и компактно.

Документация для - RiLine Compact, Шинные системы

Изображения - RiLine Compact, Шинные системы

riline-compact-dlja-kompaktnogo-elektroraspredelenyja

riline-compact-javljaetsja-raspredelytelnyj-blok

Доступные для заказа модификации - RiLine Compact, Шинные системы

Код заказа	Тип	Габариты	Вес	Объем
9635000	Плата	225x160x45,1 mm	–	1,944 cm3
9635000	Плата со встроенными шинами	225x160x45,1 mm	0,80 kg	–
9635010	Плата	405x160x45,1 mm	–	3,474 cm3
9635010	Плата со встроенными шинами	405x160x45,1 mm	1,37 kg	–
9635020	Плата со встроенными шинами	500x160x45,1 mm	1,11 kg	–
9635025	Плата со встроенными шинами	600x160x45,1 kg	1,34 kg	–
9635030	Плата со встроенными шинами	700x160x45,1 mm	1,57 kg	–
9635035	Плата со встроенными шинами	800x160x45,1 mm	1,79 kg	–
9635040	Плата со встроенными шинами	900x160x45,1 mm	2,02 kg	–
9635045	Плата со встроенными шинами	1000x160x45,1 mm	2,24 kg	–
9635050	Плата со встроенными шинами	1100x160x45,1 mm	2,47 kg	–
9635100	CB-адаптер 160 A	90x160x45 mm	–	–
9635110	CB-адаптер 160 A	90x160x45 mm	–	–
9635200	Адаптор подключения 4шт	22,5x160x115,5 mm	–	–
9635210	SV адаптер подключения 125 A	45x160x92,5 mm	–	0,684 cm3
9635300	Адаптер подключения	22,5x160x80 mm	–	0,702 cm3
9635310	Адаптер подключения	45x160x34,5 mm	–	–
9635320	Адаптер подключения	45x160x34,5 mm	–	–
9635330	Адаптер подключения	45x160x34,5 mm	–	–
9635340	Адаптер подключения	45x160x34,5 mm	–	0,344 cm3
9635350	Адаптер подключения	45x160x34,5 mm	–	0,563 cm3
9635360	Адаптер подключения	45x160x34,5 mm	–	–
9635371	SV адаптер подключения 16 A	18x160x35 mm	–	0,222 cm3
9635372	SV адаптер подключения 16 A	18x160x35 mm	–	0,222 cm3
9635373	Адаптер 16 A	18x160x35 mm	–	0,222 cm3
9635381	SV адаптер подключения 63 A	18x160x35 mm	–	0,222 cm3
9635382	SV адаптер подключения 63 A	18x160x35 mm	–	0,222 cm3
9635383	Адаптер 63 A	18x160x35 mm	–	0,222 cm3
9635390	SV елемент	18x160x34,5 mm	–	0,137 cm3
9635400	Устройство управления	22,5x160x114 mm	–	0,81 cm3
9635410	Устройство управления	22,5x160x114 mm	–	0,81 cm3
9635420	Устройство управления	22,5x160x114 mm	–	0,798 cm3

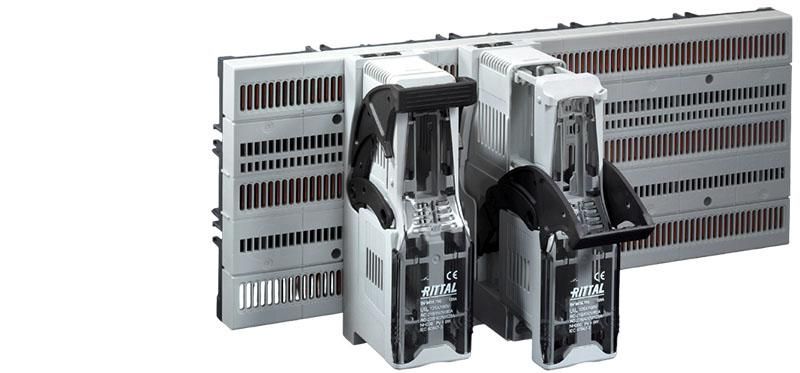

9635700	NH-силовой переключатель	49,5x174,5x96 mm	–	3,773 cm3
