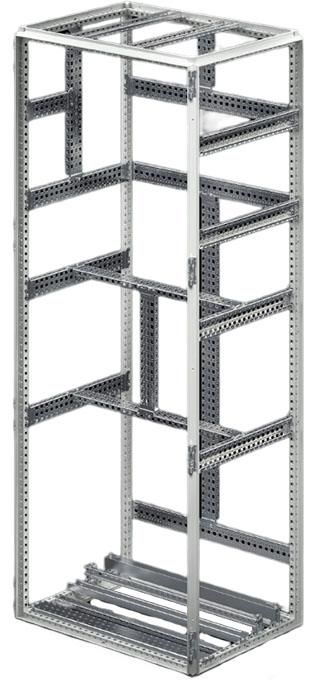

Монтажні шини

Монтажні шини
Актуальні ціни і наявність на складі уточнюйте у менеджера з продажу:
Ілля Шурпінов: +38 (067) 859-90-74
Правильно підібрати модель і параметри пристрою для коректної роботи допоможуть професійні консультанти нашої компанії.
Отримати консультацію

Системи монтажних шин


Шина для монтажу AX. Для монтажу у корпус без механічного доопрацювання. Можливий монтаж на бічних поверхнях, в основі та даху з використанням опуклостей корпусу.


Переваги:

  • Простий та швидкий монтаж (необхідний лише один гвинт для фіксації шини всередині корпусу);
  • Увімк. адаптер для кінцевого вимикача дверей;
  • Сумісність з комплектуючими VX25;
  • Ступінь захисту корпусу зберігається (не потрібне механічне доопрацювання);
  • Автоматичне вирівнювання потенціалів;
  • Можливий монтаж при встановленій монтажній панелі, а також поверх фланш-панелей.

Системні шасі 14 x 39 мм для AX


Внутрішній монтаж по висоті та ширині корпусу. Надійне навішування на шини для внутрішнього монтажу AX. Для кріплення – кабельних каналів – утримувача кабельного шланга.


Системні шасі 18 x 64 мм для VX


Для гнучкого та індивідуального внутрішнього монтажу на зовнішньому монтажному рівні каркаса шафи. Просто навішуються зовні у системну перфорацію та закріплюються. Системна перфорація з усіх чотирьох сторін. При з'єднаних у лінійку шафах монтаж системних шасі може проводитися зсередини шафи.


Системні шасі 23 x 64 мм для VX, VX IT, VX SE, AX із пластику


Для гнучкого та індивідуального внутрішнього монтажу. Просто навішуються в перфорацію та закріплюються. Системна перфорація з усіх чотирьох сторін. З перфорацією зверху та знизу для заставних гайок для кріплення власних компонентів метричними гвинтами.


Системні шасі 23 x 89 мм нержавіюча сталь для VX, VX SE


Для гнучкого та індивідуального внутрішнього монтажу на внутрішньому монтажному рівні каркаса шафи. Просто навішуються в перфорацію та закріплюються. Системна перфорація з усіх чотирьох сторін. З перфорацією зверху та знизу для заставних гайок для кріплення власних компонентів метричними гвинтами. Спеціально для введення кабелю в систему цоколів VX, нержавіюча сталь, а також для монтажу утримувачів шин (нержавіюча сталь не намагнічується).


Системні шасі 17 x 73 мм для VX SE, TP, PC, IW


Для універсального монтажу на каркас чи секційного монтажу. Просто навішуються у системну перфорацію та закріплюються.


Монтажні шасі 23 x 64 мм для VX, VX SE


Для гнучкого та індивідуального внутрішнього монтажу на внутрішньому монтажному рівні каркаса шафи. Монтаж нарівні з каркасом шафи. Завдяки додатковим монтажним кріпленням можна використовувати при вже встановленій монтажній панелі, є можливість індивідуального вкорочування. Системна перфорація з усіх чотирьох сторін. З перфорацією зверху та знизу для заставних гайок для кріплення власних компонентів метричними гвинтами.


Монтажна шина 18 x 39 мм для VX, VX SE


Для гнучкого та індивідуального монтажу на каркас шафи на внутрішньому монтажному рівні також використовується в комбінації з іншими шасі. Підготовка ззаду для кріплення кабельних затискачів для оптимального прокладання кабелю в шафі.


Монтажна перемичка для VX, VX SE


Для простого прокладання кабелю від монтажної панелі до дверей.


І багато інших монтажних шин, які ви помежете переглянути в модифікаціях товару

Зображення - Монтажні шини
montazhnaja-peremychka-dlja-vx-vx-se
montazhnye-shassy-dlja-vx-vx-se
systemnye-shassy-dlja-vx
systemnye-shassy-dlja-vx-se-tp-pc-iw
Доступні для замовлення модифікації - Монтажні шини
Код замовлення Тип Опис
2309000 SZ Монтажний затискач для несучої рейки –
2313150 SZ Опорна рейка –
2313750 SZ Опорна рейка –
2314000 SZ Опорна рейка Ширина 150 mm
2315000 SZ Опорна рейка Ширина 200 mm
2316000 SZ Опорна рейка Ширина 300 mm
2317000 SZ Опорна рейка Ширина 400 mm
2318000 SZ Опорна рейка Ширина 500 mm
2319000 SZ Опорна рейка Ширина 600 mm
2383210 AE Рейка Глибина 210 mm
2383250 AE Рейка Глибина 250 mm
2383300 AE Рейка Глибина 300 mm
2383350 AE Рейка Глибина 350 mm
2394100 AX Рейка базової конфігурації Для монтажу в глибину шафи на різьбових болтах.
2394210 AX Рейка для внутрішнього монтажу Глибина 210 mm
2394250 AX Рейка для внутрішнього монтажу Глибина 250 mm
2394300 AX Рейка для внутрішнього монтажу Глибина 300 mm
2394350 AX Рейка для внутрішнього монтажу Глибина 350 mm
2394400 AX Рейка для внутрішнього монтажу Глибина 400 mm
4169000 SZ Монтажна шина 23 x 23 mm, для ширини 400 mm
4170000 SZ Монтажна шина 23 x 23 mm, для ширини 500 mm
4171000 SZ Монтажна шина 23 x 23 mm, для ширини 600 mm
4172000 SZ Монтажна шина 23 x 23 mm, для ширини 800 mm
4173000 SZ Монтажна шина 23 x 23 mm, для ширини 1000 mm
4174000 SZ Монтажна шина 23 x 23 mm, для ширини 1200 mm
4175000 SZ Монтажна шина 23 x 23 mm, для ширини 1600 mm
4176000 SZ Монтажна шина 23 x 23 mm, для ширини 1800 mm
4177000 SZ Монтажна шина 23 x 23 mm, для ширини 2000 mm
4178000 SZ Монтажна шина 23 x 23 mm, для ширини 2200 mm
4309000 TS Монтажна перемичка Глибина 400 mm для TS, VX SE, TP, AX
4393000 SZ Монтажна шина 23 x 23 mm, для ширини 400 mm
4394000 TS Опорна рейка Ширина/глибина 400 mm
4395000 TS Опорна рейка Ширина/глибина 500 mm
4396000 TS Опорна рейка Ширина/глибина 600 mm
4396500 TS Опорна рейка Ширина/глибина 600 mm
4398000 TS Опорна рейка Ширина/глибина 800 mm
4398500 TS Опорна рейка Ширина/глибина 800 mm
4532000 SZ Монтажні пластини –
4579000 TS Монтажна перемичка Глибина 800 mm для TS, VX SE, TP
4594000 TS Монтажна перемичка Ширина дверей 400 mm, для TS, VX SE, TP
4596000 TS Монтажна перемичка Ширина дверей 500 mm, для TS, VX SE, TP
4597000 SZ Монтажний кронштейн –
4598000 TS Монтажна перемичка Ширина дверей 800 mm, для TS, VX SE, TP
4599000 TS Монтажна перемичка Ширина дверей 1000 mm, для TS, VX SE, TP
4599100 TS Монтажна перемичка Ширина дверей 380 mm
4599200 TS Монтажна перемичка Ширина дверей 760 mm
4694000 TS Монтажна перемичка Ширина дверей 400 mm
4695000 TS Монтажна перемичка Ширина дверей 500 mm
4696000 TS Монтажна перемичка Ширина дверей 600 mm
4697000 TS Монтажна перемичка Ширина дверей 800 mm
4933000 SZ Опорна рейка Ширина/глибина 500 mm
4934000 SZ Опорна рейка Ширина/глибина 600 mm
4935000 SZ Опорна рейка Ширина/глибина 800 mm
4937000 SZ Опорна рейка Ширина/глибина 1200 mm
4943000 SZ C-Образна рейка Підходить для ширини 500 mm
4944000 SZ C-Образна рейка Підходить для ширини 600 mm
4945000 SZ C-Образна рейка Підходить для ширини 800 mm
4946000 SZ C-Образна рейка Підходить для ширини 800 mm
4947000 SZ C-Образна рейка Підходить для ширини 1200 mm
5001050 CM Шини внутрішнього монтажу Довжина 510 mm
5001051 CM Шини внутрішнього монтажу Довжина 710 mm
5001052 CM Шини внутрішнього монтажу Довжина 910 mm
5001053 CM Шини внутрішнього монтажу Довжина 1110 mm
5001054 CM Шини внутрішнього монтажу Довжина 1310 mm
5001370 CM Рейк базової конфігурації Глибина 400 mm
6205100 CP Монтажний кронштейн –
7000678 DK Перфорований профіль З монтажним фланцем 17 x 73 mm, довжина 530 - 700 mm.
7526964 TS 8 Монтажна плата Для AX, VX, VX SE, AX IT, VX IT, TE
8100730 VX Монтажне шасі З монтажним фланцем 23 x 89 mm, підходить для ширини 400 mm.
8100731 VX Монтажне шасі З монтажним фланцем 23 x 89 mm, підходить для ширини 500 mm.
8100732 VX Монтажне шасі З монтажним фланцем 23 x 89 mm, підходить для ширини 600 mm.
8100733 VX Монтажне шасі З монтажним фланцем 23 x 89 mm, підходить для ширини 800 mm.
8100740 VX Системне шасі З монтажним фланцем 23 x 64 mm, підходить для ширини 400 mm.
8100741 VX Системне шасі З монтажним фланцем 23 x 64 mm, підходить для ширини 500 mm.
8100742 VX Монтажне шасі Без монтажного фланця 23 x 64 mm, підходить для ширини 600 mm
8100743 VX Монтажне шасі Без монтажного фланця 23 x 64 mm, підходить для ширини 800 mm
8100745 VX Монтажне шасі Без монтажного фланця 23 x 64 mm, підходить для ширини 1200 mm
8612040 TS Системне шасі З монтажним фланцем 17 x 73 mm, підходить для ширини 500 mm.
8612050 TS Системне шасі З монтажним фланцем 17 x 73 mm, підходить для ширини 600 mm.
8612060 TS Системне шасі З монтажним фланцем 17 x 73 mm, підходить для ширини 600 mm.
8612080 TS Системне шасі З монтажним фланцем 17 x 73 mm, підходить для ширини 900 mm.
8612100 TS Системне шасі З монтажним фланцем 17 x 73 mm, підходить для ширини 1000 mm.
8612130 TS Системне шасі З монтажним фланцем 17 x 73 mm, підходить для ширини 300 mm.
8612140 TS Системне шасі З монтажним фланцем 17 x 73 mm, підходить для ширини 400 mm.
8612150 TS Системне шасі З монтажним фланцем 17 x 73 mm, підходить для ширини 500 mm.
8612160 TS Системне шасі З монтажним фланцем 17 x 73 mm, підходить для ширини 600 mm.
8612180 TS Системне шасі З монтажним фланцем 17 x 73 mm, підходить для ширини 800 mm.
8612400 TS Монтажна пластина –
8612410 TS Монтажна пластина –
8612960 TS Несуча рейка Ширина 600 mm
8612980 TS Несуча рейка Ширина 800 mm
8617000 VX Системне шасі З монтажним фланцем 18 x 64 mm, підходить для ширини 300 mm.
8617010 VX Системне шасі З монтажним фланцем 18 x 64 mm, підходить для ширини 400 mm.
8617020 VX Системне шасі З монтажним фланцем 18 x 64 mm, підходить для ширини 500 mm.
8617030 VX Системне шасі З монтажним фланцем 18 x 64 mm, підходить для ширини 600 mm.
8617040 VX Системне шасі З монтажним фланцем 18 x 64 mm, підходить для ширини 800 mm.
8617050 VX Системне шасі З монтажним фланцем 18 x 64 mm, підходить для ширини 1000 mm.
8617060 VX Системне шасі З монтажним фланцем 18 x 64 mm, підходить для ширини 1200 mm.
8617100 VX Системне шасі З монтажним фланцем 23 x 64 mm
8617110 VX Системне шасі З монтажним фланцем 23 x 64 mm, підходить для глибини 400 mm.
8617120 VX Системне шасі З монтажним фланцем 23 x 64 mm, підходить для ширини 500 mm.
8617130 VX Системне шасі З монтажним фланцем 23 x 64 mm, підходить для ширини 600 mm.
8617140 VX Системне шасі З монтажним фланцем 23 x 64 mm, підходить для ширини 800 mm.
8617150 VX Системне шасі З монтажним фланцем 23 x 64 mm, підходить для ширини 1000 mm.
8617160 VX Системне шасі З монтажним фланцем 23 x 64 mm, підходить для ширини 1200 mm.
8617170 VX Системне шасі З монтажним фланцем 23 x 64 mm, підходить для ширини 1400 mm.
8617180 VX Системне шасі З монтажним фланцем 23 x 64 mm, підходить для ширини 1600 mm.
8617190 VX Системне шасі З монтажним фланцем 23 x 64 mm, підходить для ширини 1800 mm.
8617200 VX Системне шасі З монтажним фланцем 23 x 64 mm, підходить для ширини 2000 mm.
8617210 VX Системне шасі З монтажним фланцем 23 x 64 mm, підходить для ширини 2200 mm.
8617700 VX Монтажна шина 18 x 38 mm, ширина 400 mm
8617710 VX Монтажна шина 18 x 38 mm, ширина 500 mm
8617720 VX Монтажна шина 18 x 38 mm, ширина 600 mm
8617730 VX Монтажна шина 18 x 38 mm, ширина 800 mm
8617750 SZ Адаптер рейковий Для висоти 1800 mm
8617751 SZ Адаптер рейковий Для висоти 2000 mm
8617760 SZ Адаптер рейковий Для Висоти 200 mm
8617800 VX Опорна рейка 48 x 26 mm, підходить для ширини 600 mm
8617810 VX Опорна рейка 48 x 26 mm, підходить для ширини 800 mm
8617820 VX Опорна рейка 48 x 26 mm, підходить для ширини 1000 mm
8617830 VX Опорна рейка 48 x 26 mm, підходить для ширини 1200 mm
8619700 VX Системне шасі З монтажним фланцем 14 x 39 mm, для дверей 400 mm
8619710 VX Системне шасі З монтажним фланцем 14 x 39 mm, для дверей 500 mm
8619720 VX Системне шасі З монтажним фланцем 14 x 39 mm, для дверей 600 mm
8619730 VX Системне шасі З монтажним фланцем 14 x 39 mm, для дверей 800 mm
8619740 VX Системне шасі З монтажним фланцем 14 x 39 mm, для дверей 900 mm
8619750 VX Системне шасі З монтажним фланцем 14 x 39 mm, для дверей 1000 mm
8619760 VX Системне шасі З монтажним фланцем 14 x 39 mm, для дверей 700 mm
8619770 VX Системне шасі З монтажним фланцем 14 x 39 mm, для дверей 1200 mm
8619780 VX Системне шасі З монтажним фланцем 14 x 39 mm, для дверей 1400 mm
8619790 VX Системне шасі З монтажним фланцем 14 x 39 mm, для дверей 760 mm
8800130 TS Монтажна перемичка Ширина дверей 600 mm
Товари зняті з виробництва
4347000 SZ Окрема система шаф Ширина 1000 mm
4361000 SZ Окрема система шаф Ширина 600 mm
4362000 SZ Окрема система шаф Ширина 800 mm
4363000 SZ Окрема система шаф Ширина 1200 mm
4364000 TS Перфорований профіль Без монтажного фланця 23 x 73 mm, підходить для ширини 600 mm.
4365000 TS Перфорований профіль Без монтажного фланця 23 x 73 mm, підходить для ширини 800 mm.
4367000 TS Перфорований профіль З монтажним фланцем 23 x 73 mm, підходить для ширини 1200 mm.
4373000 TS Перфорований профіль З монтажним фланцем 23 x 73 mm, підходить для ширини 1000 mm.
4374000 TS Перфорований профіль Без монтажного фланця 23 x 73 mm, підходить для ширини 400 mm.
4375000 TS Перфорований профіль Без монтажного фланця 23 x 73 mm, підходить для ширини 500 mm.
4376000 TS Перфорований профіль Без монтажного фланця 23 x 73 mm, підходить для ширини 600 mm.
4377000 TS Перфорований профіль Без монтажного фланця 23 x 73 mm, підходить для ширини 800 mm.
4378000 TS Перфорований профіль Без монтажного фланця 23 x 73 mm, підходить для ширини 800 mm.
4379000 TS Перфорований профіль Без монтажного фланця 23 x 73 mm, підходить для ширини 1200 mm.
4380000 TS Перфорований профіль Без монтажного фланця 23 x 73 mm, підходить для ширини 2000 mm.
4381000 TS Перфорований профіль Без монтажного фланця 23 x 73 mm, підходить для ширини 2200 mm.
4382000 TS Перфорований профіль Без монтажного фланця 23 x 73 mm, підходить для ширини 1000 mm.
8612070 TS Системне шасі З монтажним фланцем 17 x 73 mm, підходить для ширини 800 mm.
8612090 TS Системне шасі З монтажним фланцем 17 x 73 mm, підходить для ширини 890 mm.
8612120 TS Системне шасі З монтажним фланцем 17 x 73 mm, підходить для ширини 1200 mm.
8612240 TS Перфорований профіль 18 x 38 mm, ширина 400 mm
8612250 TS Перфорований профіль 18 x 38 mm, ширина 500 mm
8612260 TS Перфорований профіль 18 x 38 mm, ширина 600 mm
8612280 TS Перфорований профіль 18 x 38 mm, ширина 800 mm
8612500 TS Перфорований профіль З монтажним фланцем 23 x 73 mm, довжина 1000 mm.
8612520 TS Перфорований профіль З монтажним фланцем 23 x 73 mm, довжина 1000 mm.
8612550 TS Перфорований профіль З монтажним фланцем 23 x 73 mm, довжина 500 mm.
8612560 TS Перфорований профіль З монтажним фланцем 23 x 73 mm, довжина 600 mm.
8612580 TS Перфорований профіль З монтажним фланцем 23 x 73 mm, підходить для ширини 800 mm.
8612650 TS Перфорований профіль З монтажним фланцем 45 x 88 mm, підходить для ширини 500 mm.
8612660 TS Перфорований профіль З монтажним фланцем 45 x 88 mm, підходить для ширини 600 mm.
8612680 TS Перфорований профіль З монтажним фланцем 45 x 88 mm, підходить для ширини 800 mm.
8800300 SZ Адаптер рейковий Для Висоти 2000 mm
8800310 ТС Монтажний блок Установка у вертикальні секції шафи TS
8800320 SZ Адаптер рейковий Для Висоти 2200 mm
8800380 SZ Адаптер рейковий Для Висоти 1800 mm
8800640 TS Перфорований профіль З монтажним фланцем 23 x 73 mm, підходить для ширини 400 mm.
8800650 TS Перфорований профіль З монтажним фланцем 23 x 73 mm, підходить для ширини 500 mm.
9673915 SV Перфорована рейка 17 x 17 mm
9673920 SV Перфорована рейка 17 x 17 mm
9673940 SV Перфорована рейка 17 x 17 mm
9673953 SV Перфорована рейка 17 x 17 mm
9673983 SV Перфорована рейка 17 x 17 mm
9673995 SV Перфорована рейка 17 x 17 mm
9751600 SZ Комбінована рейка –
Інші товари з категорії:
